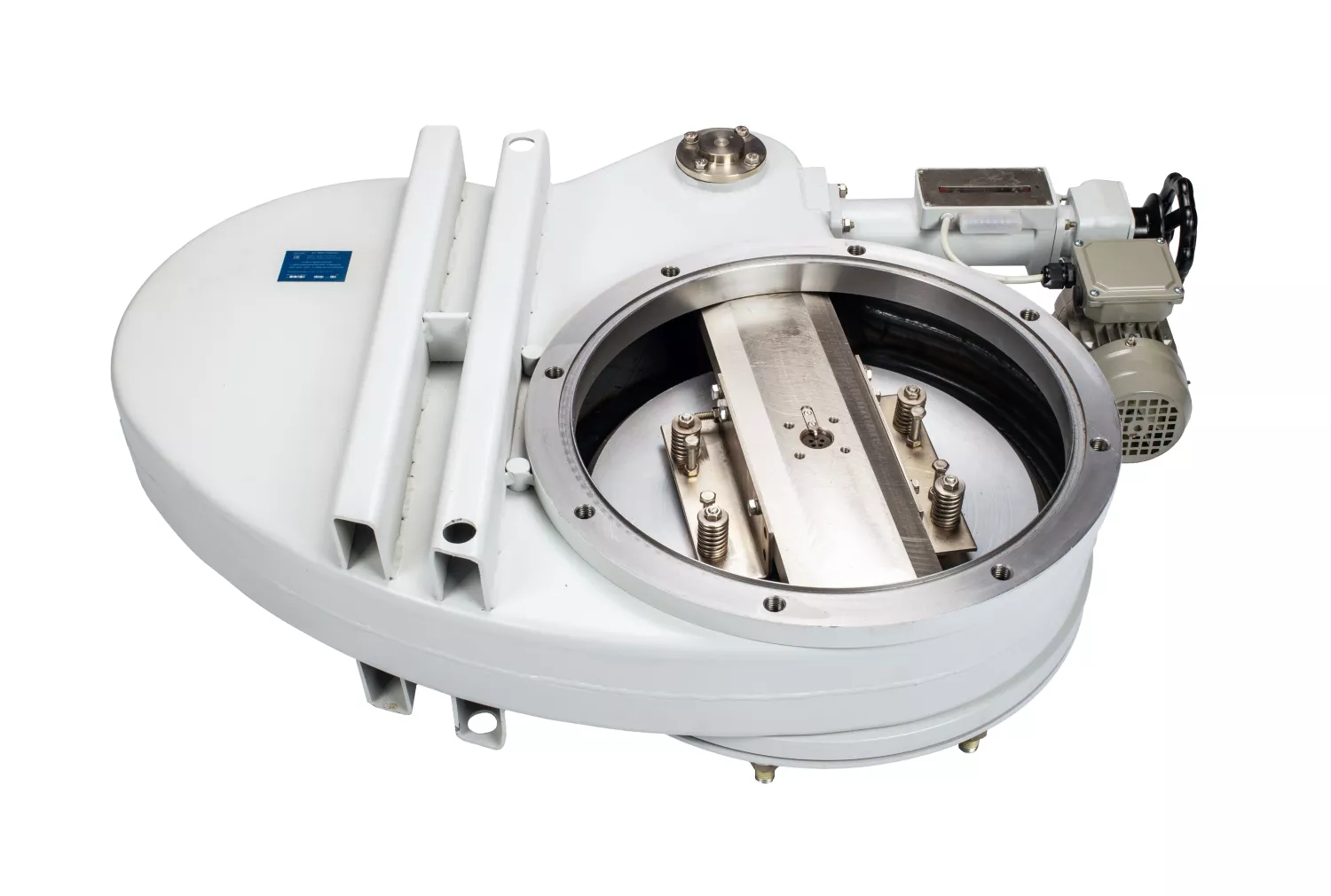

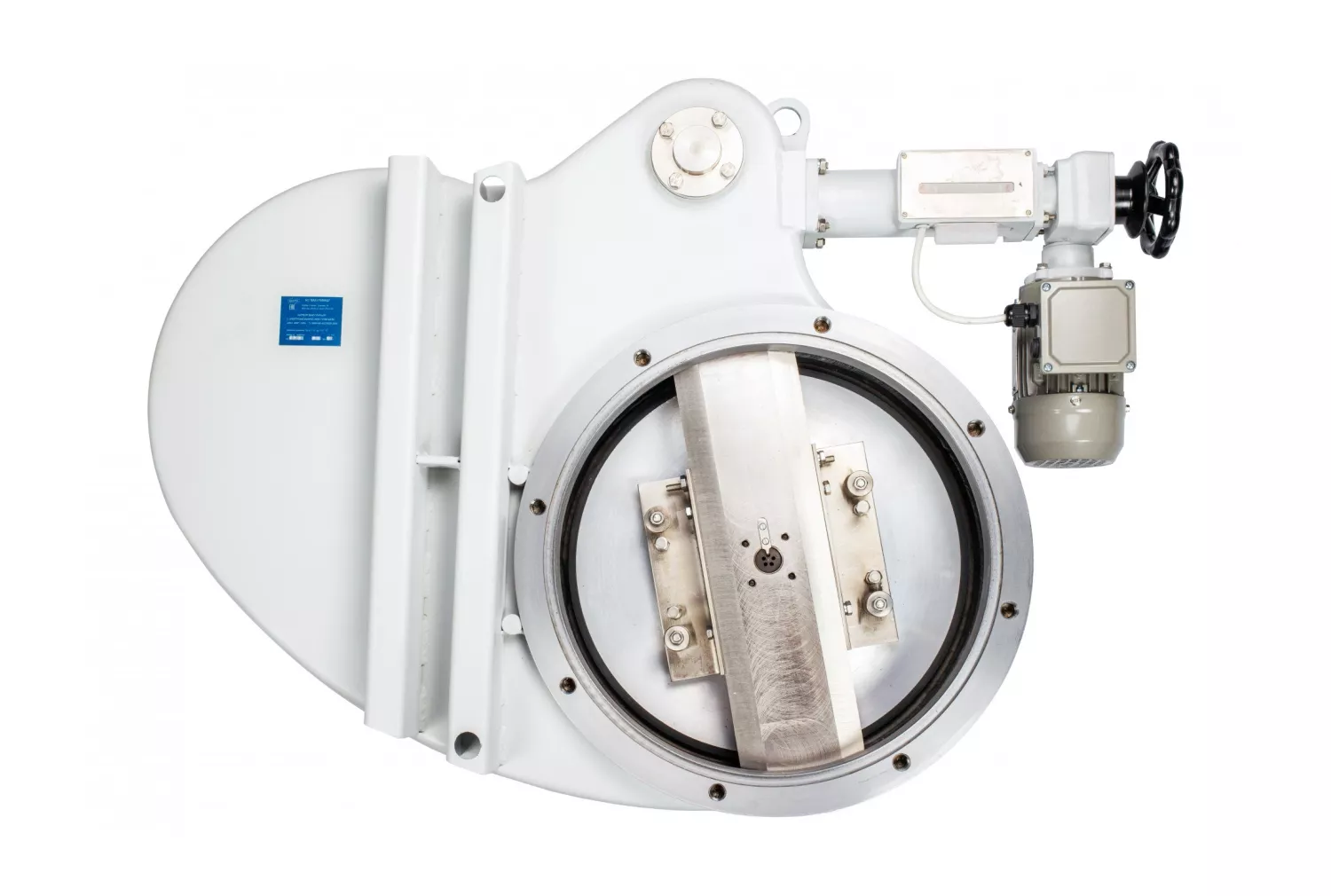

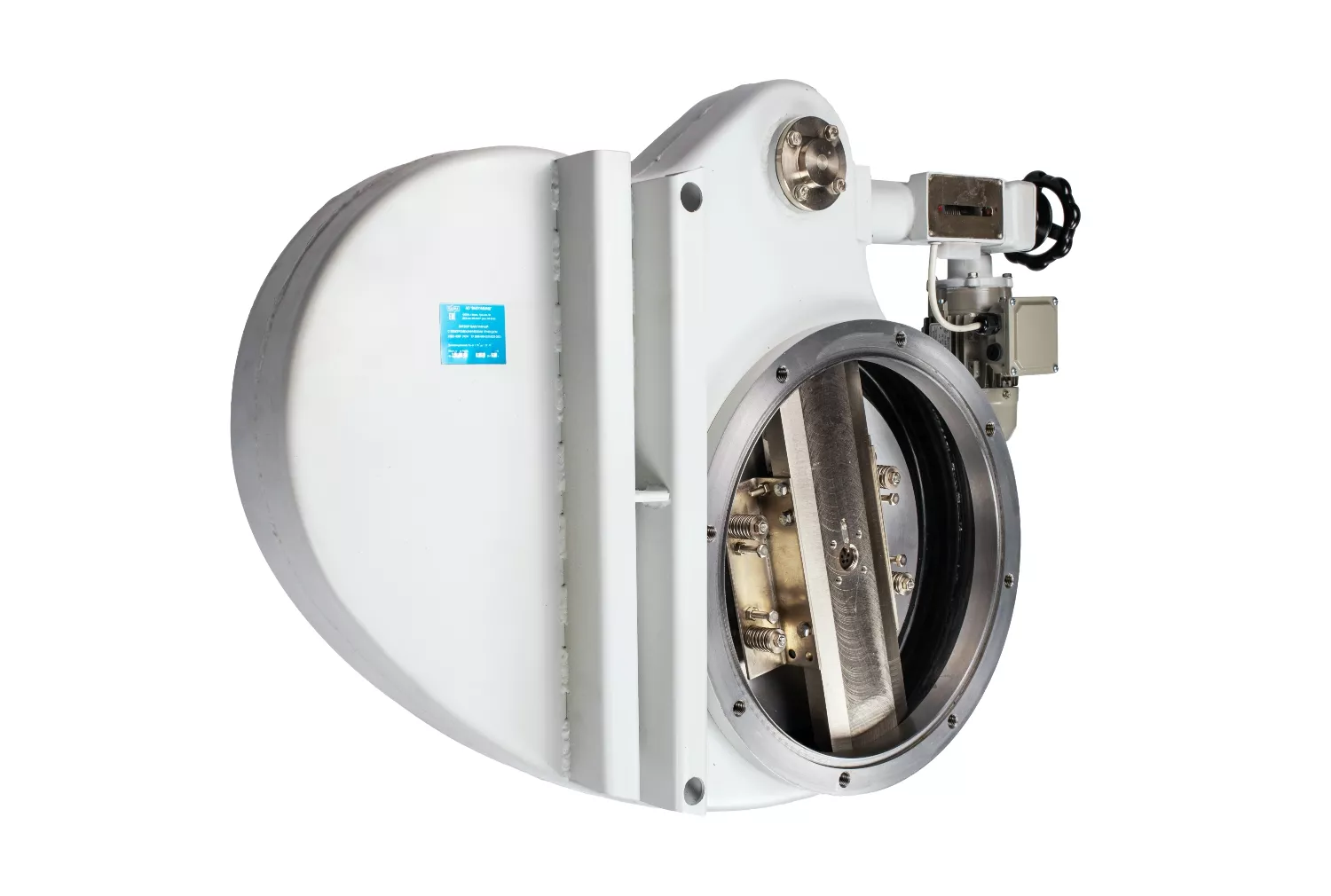

Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р

Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р от производителя АО Вакууммаш
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р от производителя АО Вакууммаш
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р от производителя АО Вакууммаш
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р
Маятниковый вид затвора
Материал корпуса из углеродистой стали
С редуктором
2 позиции контроля (открыть/закрыть)
Вид уплотнения NBR (нитрильный каучук)
Напряжение питания 220/380В
Климатическое исполнение УХЛ4
Гарантия 18 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Маятниковый
  • Тип: Электромеханический
  • Категория: Запорно-регулирующий затвор
  • Диаметр условного прохода, мм: 630
  • Проводимость, л/с: 48400
  • Время открывания/закрывания, с: 20
  • Напряжение питания, В: 220/380
  • Мощность в момент открывания/закрывания, Вт: 200
  • Страна: Россия
    Тип входного фланца
    по отраслевому стандарту СССР
    • по отраслевому стандарту СССР
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    Маятниковый вид затвора
    Материал корпуса из углеродистой стали
    С редуктором
    2 позиции контроля (открыть/закрыть)
    Вид уплотнения NBR (нитрильный каучук)
    Напряжение питания 220/380В
    Климатическое исполнение УХЛ4
    Гарантия 18 месяцев
    Соответствует требованиям Технического Регламента Таможенного союза
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно

    • Описание
      Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором

      Затвор вакуумный с электромеханическим приводом 2ЗВЭ-630/400Р, с условными проходами 630/400мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6до 1,07х105Па (0,75х10–8до 800 мм рт. ст.). Вид затвора 2ЗВЭ-630/400Р маятниковый. Затвор23ВЭ-630/400Р изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-630/400Р соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.

      Преимущества
      Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором

      ✦ Материал корпуса из углеродистой стали
      ✦ Двух позиционное управление затвора (открыто/закрыто)
      ✦ С редуктором (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
      ✦ Время открывания/закрывания затвора 20c
      ✦ Напряжение питания 220/380В
      ✦ Вид уплотнения NBR (нитрильный каучук)
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 18 месяцев при гарантийной наработке, не превышающей 2000 циклов "Открыто-Закрыто"
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Установка электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором совместима с вакуумными насосами

      ✔ с бустерным вакуумным насосом 2НВБМ-630Р/12000 (фланец по отраслевому стандарту СССР)
      ✔ с бустерным вакуумным насосом 2НВБМ-630/18000 (фланец ISO-F)
      ✔ с бустерным вакуумным насосом 2НВБМ-630Р/18000 (фланец по отраслевому стандарту СССР)
      ✔ с вакуумными насосами других производителей

      Основные параметры
      Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором

      Основные параметры электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором АО Вакууммаш

      Информация для заказа
      Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором

      Информация для заказа электромеханического вакуумного затвора 2ЗВЭ-630/400Р АО Вакууммаш
      Документы
      Каталог вакуумного оборудования АО "Вакууммаш" Брошюра на затворы вакуумные Сертификат соответствия ISO Декларация соответствия на затвор вакуумный с электромеханическим приводом 2ЗВЭ
      • Вид: Маятниковый
      • Категория: Запорно-регулирующий затвор
      • Диаметр условного прохода, мм: 630
      • Проводимость, л/с: 48400
      • Время открывания/закрывания, с: 20
      • Напряжение питания, В: 220/380
      • Мощность в момент открывания/закрывания, Вт: 200
      • Страна: Россия

          Технические характеристики
          Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором


          Наименование параметра


          Значение для затвора
          2ЗВЭ-630/400Р

          Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 48400
          Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7 (7,5х10-7)
          Время открывания (закрывания) затвора от электропривода, с, не более 20
          Потребляемая мощность в момент открывания (закрывания), Вт, не более 200
          Перепад давлений в закрытом положении с любой стороны заслонки,
          Па (мм рт. ст.), не более           		1,07х105 (800)
          Допустимый перепад давлений при открывании заслонки, Па  (мм рт. ст.), не более 1,33х103 (10)*
          Условный проход, мм 400
          Габаритные размеры, мм, не более 1070х850х212
          Масса, кг, не более 180

          ПРИМЕЧАНИЕ:
          *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.),
          когда большее давление направлено на разуплотнение заслонки.
          Масса указана без заглушек.
          Допускается кратковременное (не более 3с) увеличение потребляемой мощности
          в момент уплотнения и разуплотнения затвора.

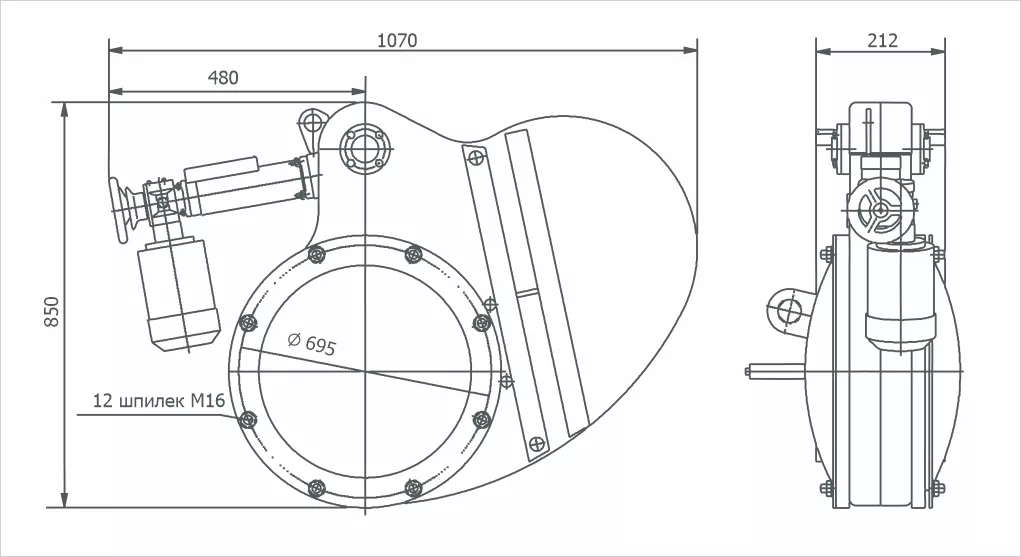

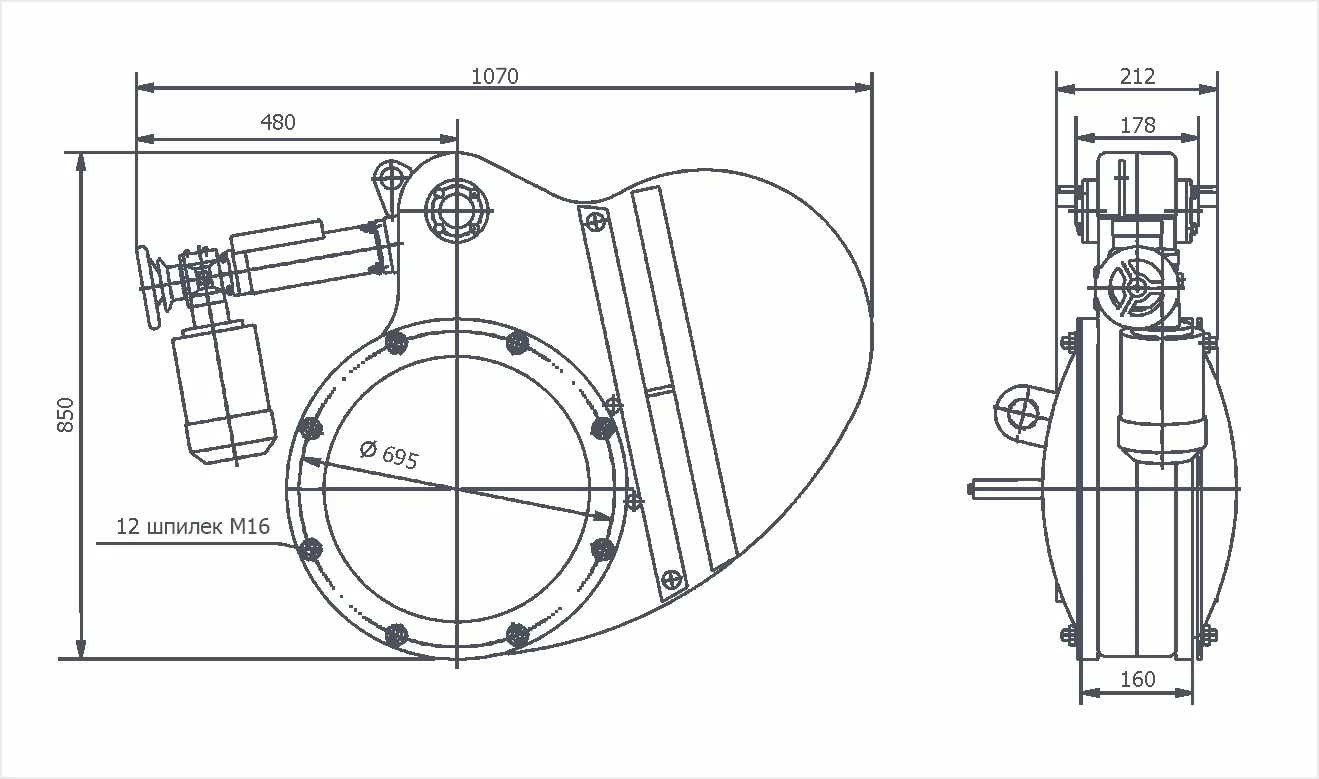

        • Габаритный чертёж
          Электромеханического вакуумного затвора 2ЗВЭ-630/400Р с редуктором
