Бустерный высоковакуумный насос 2НВБМ-630/12000
- Тип: Паромасляный (Бустерый)
- Масляный / Сухой: Масляный
- Диапазон давления: Средний вакуум
- Быстрота действия, л/с: 12000
- Напряжение питания, В: 380
- Мощность, кВт: 24
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- По отраслевому стандарту СССР
- ISO-F
- -
- Заправлен маслом
- Не заправлен маслом
- -
Бустерный насос 2НВБМ-630(Р)/12000: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Бустерный вакуумный насос НВБМ-630(Р)/12000 от бренда VACMA производительностью 12 000 л/с позволяет добиться среднего вакуума. Внешней отличительной особенностью бустерного насоса от диффузионного является больший размер кипятильника и несколько конических водоохлаждаемых корпусов, установленных на кипятильник. Бустерный насос в отличие от диффузионного работает с повышенной плотностью рабочего тела (пара), достигаемой прежде всего увеличением мощности нагревателя. Насос НВБМ-630(Р)/12000 используется совместно с масляным форвакуумным насосом. Также возможна установка на вход бустерного насоса проточной вакуумной ловушкой ЛП-630. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 300, благодаря которому улучшаются эксплуатационные свойства и долговечность вакуумного оборудования.
Тип входного фланца
-
- ISO-F (2НВБМ-630/12000)
- По отраслевому стандарту СССР (2НВБМ-630Р/12000)
Состояние заправки
-
- Заправлен маслом
- Не заправлен маслом
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей - бустерный вакуумный насос НВБМ-630(Р)/12000 обеспечивает высокую производительность, которая достигается благодаря уникальной конструкции насосного оборудования, насос способен эффективно обеспечивать откачку больших объёмов газа за короткий промежуток времени. Бустерный насос 2НВБМ-630(Р)/12000 выполнен из качественных материалов, которые обеспечивают надёжную, стабильную работу и высокие показатели долговечности.
✔ Обращайтесь к нашим специалистам, чтобы купить бустерный вакуумный насос НВБМ-630(Р)/12000 по цене от Российского производителя АО "Вакууммаш".
Преимущества 2НВБМ-630(Р)/12000
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Работает только совместно с форвакуумным насосом
- ■ Быстрота действия форвакуумного насоса не менее 360 м3/ч
- ■ Тип подключения с блоком автоматов
- ■ Напряжение питания 380В
- ■ Мощность нагревателя 24 кВт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 3000ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения 2НВБМ-630(Р)/12000
Нефтехимическая промышленность Металлургия Машиностроение Производство электрооборудования Строительная отрасль Научно-исследовательская деятельность
Технические характеристики 2НВБМ-630(Р)/12000
|
Наименование параметра и размера |
Значение для насоса 2НВБМ-630(Р)/12000 |
| Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па (от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1) |
12000+2000 -1500 |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее 1) | 200 (1,5) |
| Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее | 360(100) |
| Потребляемая мощность при номинальном напряжении 380 В для сети трёхфазного тока, Вт 1) |
24000+1200 -2400 |
| Расход охлаждающей воды температурой от +10 °С до +20 °С, л/ч, не менее 2) | 1200 |
| Объем заливаемой рабочей жидкости, л 3) | 65 |
| Масса, кг, не более 4) | 1100 |
| Габаритные размеры, мм, не более 5) | |
| высота | 2682(2690) |
| ширина | 1305 |
| длина | 1400 |
|
ПРИМЕЧАНИЕ: 1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение значения параметров на 30%. 2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи. 3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019. Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла. 4) Без заглушек, деталей их крепления и рабочей жидкости. 5) Без заглушек и деталей их крепления. |
|

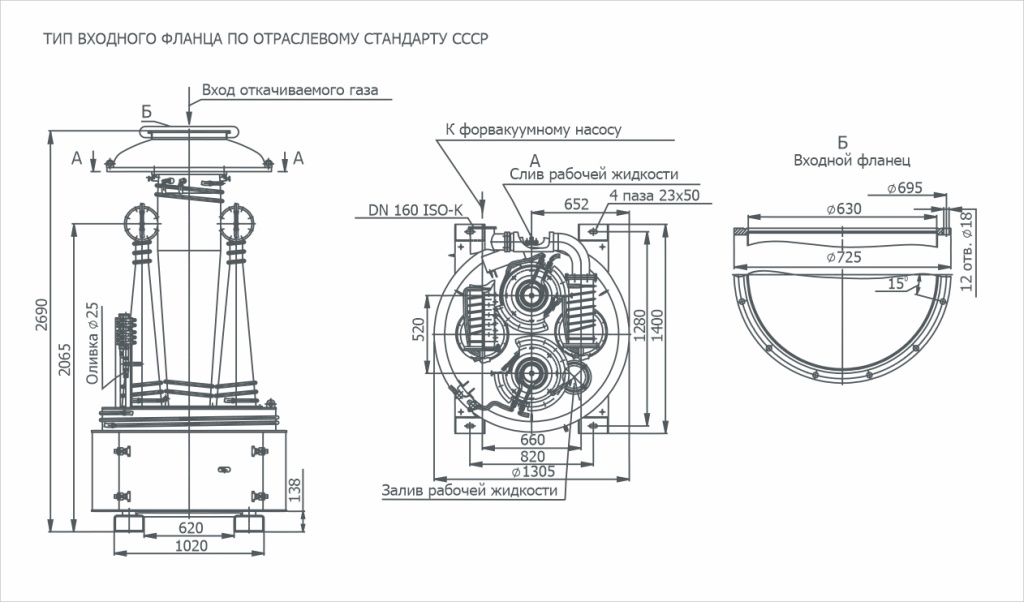

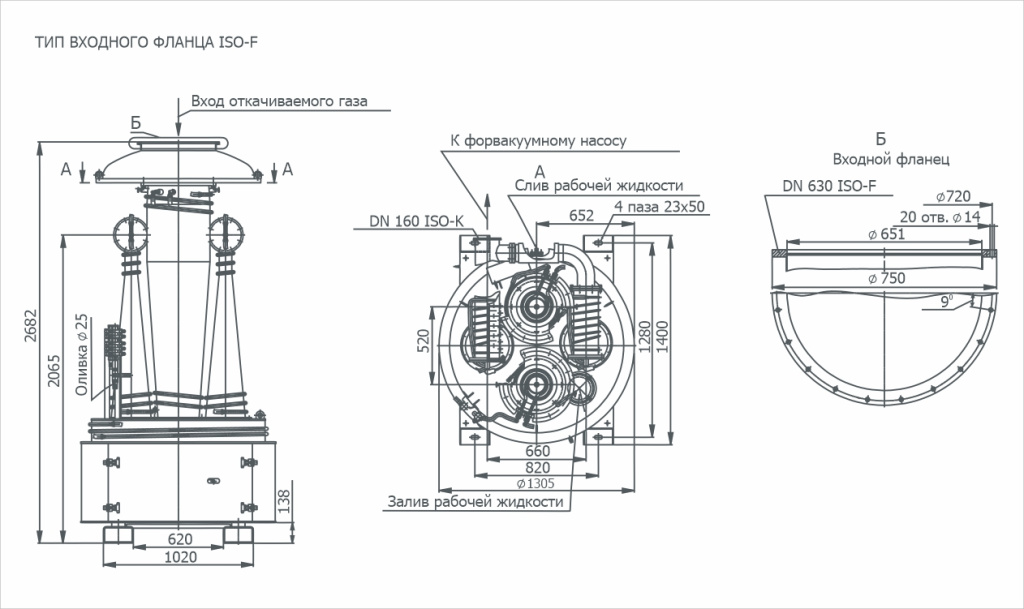

Габаритный чертёж 2НВБМ-630(Р)/12000
График зависимости быстроты действия от давления на входе в насос 2НВБМ-630(Р)/12000
-12000_график.jpg "График зависимости быстроты действия от давления на входе в насос 2НВБМ-630(Р)/12000 АО Вакууммаш")
