НВДМ-250 Диффузионный высоковакуумный насос АО «Вакууммаш»
НВДМ-250 Диффузионный высоковакуумный насос АО «Вакууммаш»

НВДМ-250
Диффузионный высоковакуумный насос
Работает только совместно с форвакуумным насосом
Быстрота действия форвакуумного насоса не менее 54м3/ч
Тип входного фланца по отраслевому стандарту СССР
Штепсельный разъём
Заправлен маслом VACMA OIL 500
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Высокий вакуум
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 2350
  • Артикул:: 0203-0311F3111
    Все характеристики
    15 000 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Диффузионного вакуумного насоса НВДМ-250

      Работа диффузионного насоса НВДМ-250 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-250 представляет собой фланец с проходящей через него трубкой охлаждения, напаянной на колпак, расположенный в центре фланца. Нагреватель диффузионного насоса НВДМ-250 открытого типа представляет собой металлический корпус с уложенным в него керамическим основанием с нагревательным элементом, выполненным в виде спирали из нихромовой проволоки.

      Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10-2 до 13,3 Па (от 5×10-4 до 1×10-1 мм рт.ст.).

      Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей воды 100+15 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 400С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 33,3 Па (0,25 мм рт.ст.) Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры насоса НВДМ-250, должен соответствовать min 8мм, max 13мм. Объём заливаемой рабочей жидкости 0,55л

      • Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-250 должна быть не менее 15 л/с

      Основные параметры
      Диффузионного вакуумного насоса НВДМ-250

      Основные параметры диффузионного вакуумного насоса НВДМ-250 АО Вакууммаш

      Информация для заказа
      Диффузионного вакуумного насоса НВДМ-250

      Информация для заказа диффузионного вакуумного насоса НВДМ-250 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, л/с: 2350

        Технические характеристики
        Диффузионного вакуумного насоса НВДМ-250


        Наименование параметра и размера


        Значение для
        насоса НВДМ-250

        Быстрота действия в диапазоне рабочих давлений: от 6,6х10-4 до 1,3х10-1 Па
        (от 5х10-6 до   1х10-3 мм рт.ст.), л/с *
        2350±250
        Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст)
        в выходном сечении диффузионного насоса, м3/ч (л/с), не менее:
        54 (15)
        Наибольшее выпускное давление,  Па (мм рт.ст.), не менее 33,3 (0,25)
        Предельное остаточное давление, Па (мм рт.ст.), не более,
        при температуре окружающей среды:
           от +100С до +250С включ. 6,6х10-5 (5х10-7)
           св.+250С до +450С включ. 6,6х10-4 (5х10-6)
        Обратный поток паров рабочей жидкости, мг/ч·см2, не более 5х10-2
        Потребляемая мощность при номинальном напряжении
           380 В, Вт 2000 +90
                   -30
        Расход охлаждающей воды, л/ч 35+5
        Объём заливаемой рабочей жидкости, л 0,55
        Уровень рабочей жидкости, мм:
        min 8
        max 13
        Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
        Масса насоса, кг, не более ** 31,5
        Габаритные размеры, мм, не более***
           высота 613
           длина 626,5
           ширина 350
        ПРИМЕЧАНИЕ:
        *   При мощности нагревателей от номинальной до максимальной. При мощности нагревателей
        от номинальной до минимальной возможно уменьшение значения параметров на 30 %.
        ** Без заглушек, деталей их крепления и рабочей жидкости.
        *** Без заглушек и деталей их крепления.

        График зависимости быстроты действия от давления на входе в насос НВДМ-250

        График зависимости быстроты действия от давления на входе в насос НВДМ-250 АО Вакууммаш

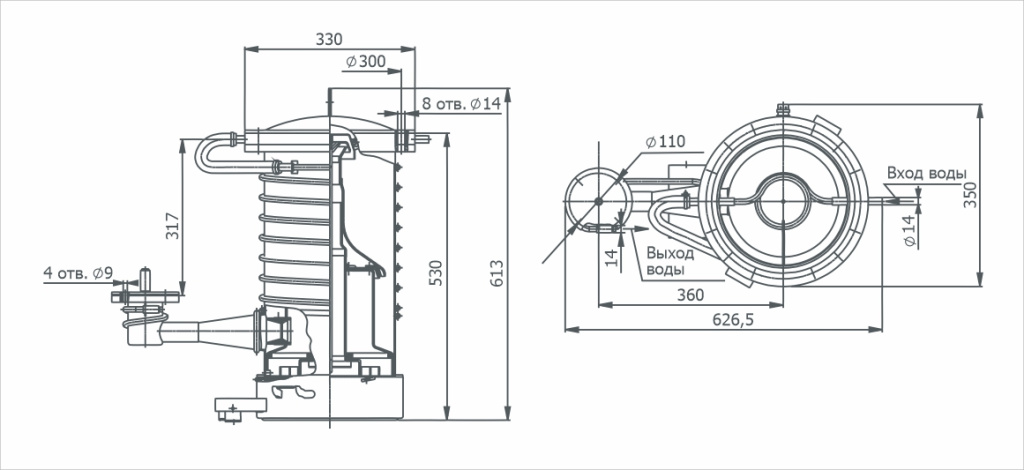

      • Габаритный чертёж
        Диффузионного вакуумного насоса НВДМ-250
