Электромагнитный вакуумный клапан КВМ-63
- Тип: Электромагнитный
- Категория: Запорно-регулирующий клапан
- Проводимость, л/с: 180
- Время открывания/закрывания, с: 0,5
- Напряжение питания, В: 220
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 63
- Тип входного фланца: ISO-K
- С комплектом
- Без комплекта
- -
- Сталь нержавеющая
- Сталь углеродистая
- -
Электромагнитный клапан КВМ-63: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Установка КВМ-63 совместима с вакуумным насосом
-
Вакуумный насос других производителей
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВМ-63
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Клапан нормально-закрытый, работает как предохранитель
- ■ Время открывания/закрывания 0,5c
- ■ Тип входного фланца ISO-K
- ■ Напряжение питания 220В AC (переменный ток)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВМ-63
|
Наименование параметра |
Значение для клапана КВМ-63 |
| Проводимость (теоретическая) в молекулярном режиме, л/с, не менее | 180 |
| Норма герметичности, Па·м3/c (л·мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Питание клапана (от УУК): | |
| - напряжение сети, В | (220 ± 11)* |
| - частота, Гц | 50 ± 1 |
| - потребляемый ток в открытом состоянии, А, не более | 0,6 |
| Перепад давлений в закрытом положении, Па (мм рт.ст.), не более: | |
| - при большем давлении над клапаном | 1,07х105 (800) |
| - при большем давлении под клапаном | 1,33х103 (10) |
| Время открывания (закрывания), с, не более | 0,5 |
| Продолжительность включения, % | 100 |
| Диапазон рабочих давлений, Па (мм рт.ст.) | от 1,00х10-5 до 1,07х105 (7,5х10-8 до 800) |
| Габаритные размеры, в мм, не более | 150х310х120 |
| Масса клапана, кг, не более | 8 |
| Масса УУК, кг, не более | 0,7 |
|
ПРИМЕЧАНИЕ: Масса клапана дана без УУК. * В случае, если напряжение сети выходит за пределы указанного диапазона, использовать стабилизатор. |
|

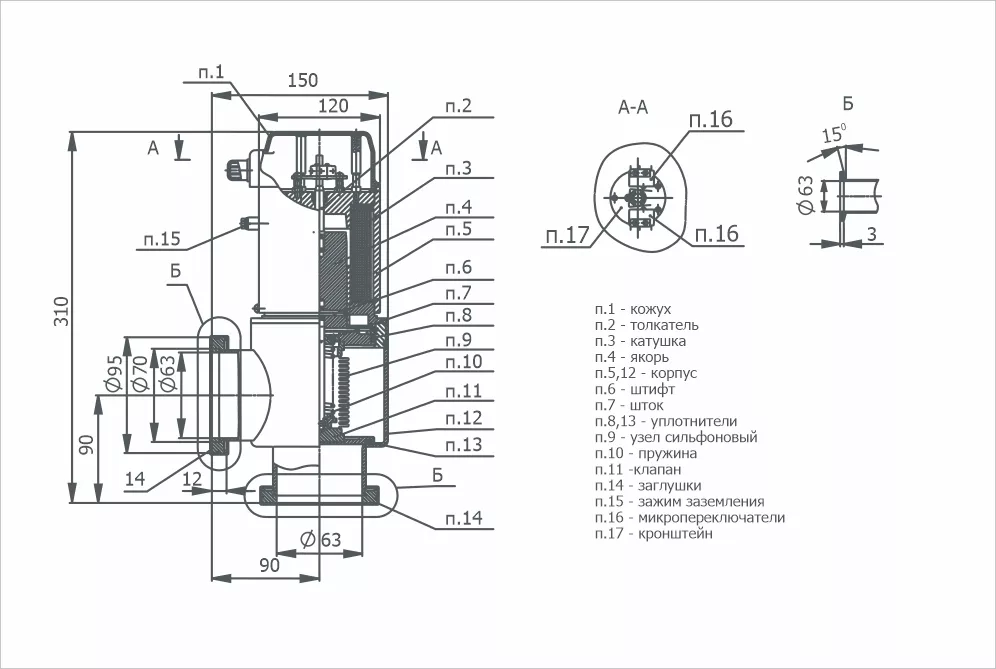

Габаритный чертёж КВМ-63
