Двухроторный вакуумный насос НВД-200
- Тип: Двухроторный (Рутс)
- Масляный / Сухой: Сухой
- Диапазон давления: Средний вакуум (вспомогательный)
- Быстрота действия, м3/ч: 180
- Напряжение питания, В: 380
- Электродвигатель, кВт: 1,1
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0103-01V9161100
Двухроторный насос НВД-200: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Двухроторный вакуумный насос типа Рутса НВД-200 от бренда VACMA универсальное и надёжное оборудование с низкими эксплуатационными затратами, благодаря использованию современных технологий и качественных материалов. Производительность при рабочем давлении 26,6 Па 180 куб.м/ч, позволяет эффективно перекачивает большие объёмы газа, что ускоряет процесс производства и увеличивает его эффективность, делает идеальным для использования в различных научных и промышленных помещениях.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухроторном вакуумном насосе НВД-200 отличается быстродействием и равномерностью в откачке газа. Оборудование имеет компактный размер и низкий уровень шума, для предохранения от перегрузок в корпус насоса вмонтирован перепускной подпружиненный клапан.
✔ Двухроторный вакуумный насос типа Рутса НВД-200 может дополнительно комплектоваться вакуумными клапанами и соединительными фланцами, чтобы купить оборудование по выгодной цене обращайтесь к специалистам АО «Вакууммаш» на сайте
Преимущества НВД-200
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал исполнения корпуса - алюминий
- ■ Для предохранения от перегрузок в корпус насоса вмонтирован перепускной подпружиненный клапан
- ■ Воздушное охлаждение
- ■ Работает только совместно с форвакуумным насосом
- ■ Быстрота действия форвакуумного насоса не менее 16 м3/ч
- ■ Напряжение питания 380В (переменный ток)
- ■ Мощность электродвигателя 1,1 кВт
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP 54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации насоса - 12 месяцев при гарантийной наработке, не превышающей 2500 ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВД-200
Химическая промышленность Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Вакуумная металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
Технические характеристики НВД-200
|
Наименование параметра и размера |
Значение для насоса НВД-200 |
| Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с) * | 180±30 (50±8) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: | |
| с учетом паров рабочей жидкости (полное) | 1,3х10-1 (1х10-3) |
| парциальное по воздуху | 6,6х10-3 (5х10-5) |
| Марка рабочей жидкости, заливаемой в насос | VACMA OIL 100 |
|
Количество рабочей жидкости, заливаемой в насос, л, не более |
0,45 |
|
Потребляемая мощность при рабочем давлении, кВт, не более |
1,1 |
| Условный проход, мм: | |
| входа | 63 |
| выхода | 40 |
| Габаритные и присоединительные размеры, мм | |
| длина | 688 |
| ширина | 372 |
| высота | 300 |
| Macca, кг, не более ** | 50 |
|
ПРИМЕЧАНИЕ: * При температуре окружающей и откачиваемой сред от плюс 15°C до плюс 25°C и при использовании рабочей жидкости VACMA-OIL 100. При быстроте действия форвакуумного насоса для НВД-200: 16 м3/ч ; Предельном остаточном давлении не более: - полном 6,7х10-4 кПа (5х10-3 мм рт.ст.); - парциальным по воздуху 1,3х10-5 кПа (1х10-4 мм рт.ст.) ** Без учета заливаемой рабочей жидкости. |
|

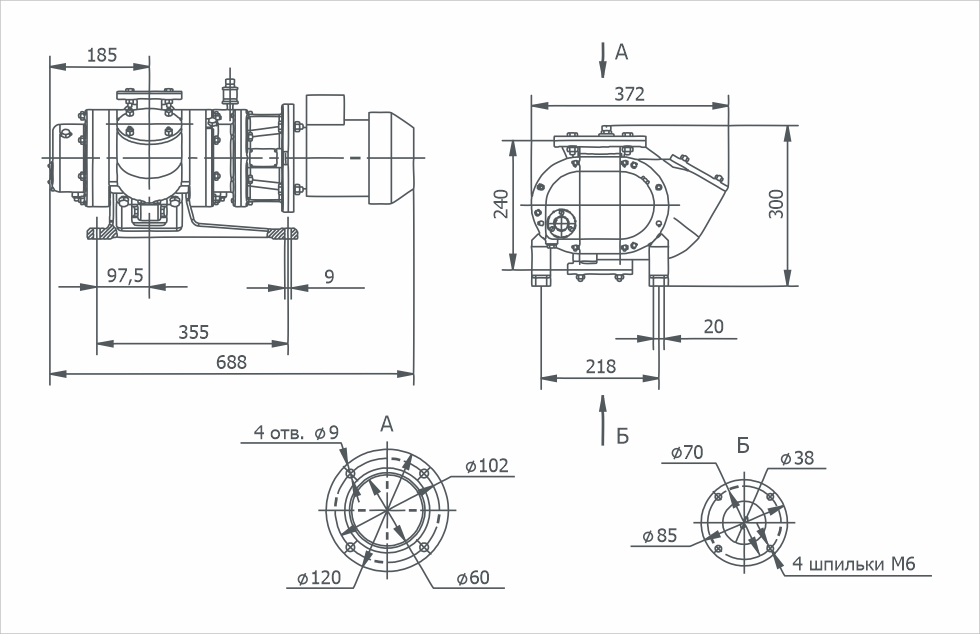

Габаритный чертёж НВД-200
График зависимости быстроты действия от давления на входе в насос НВД-200
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Для чего нужен перепускной подпружинный клапан?
-
Ручной вакуумный клапан КВР-63
-
Электромагнитный вакуумный клапан КВМ-63
-
Электромеханический вакуумный клапан КВЭ-63
Для чего нужен перепускной подпружинный клапан?
Основное назначение перепускного подпружинного клапана - это предохранение от перегрузок, поддержание стабильного давления в системе и предотвращение возможных аварий из-за его резкого изменения. Клапаны такого типа обеспечивают безопасную и эффективную работу различных систем, минимизируя риски повреждений оборудования и других нежелательных последствий.
✔ В корпус двухроторного насоса НВД-200 вмонтирован перепускной подпружиненный клапан
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель двухроторного насоса НВД-200 имеет степень защиты IP54
