Двухроторный вакуумный агрегат АВД-50/16
- Тип: Ротационный
- Масляный / Сухой: Масляный
- Диапазон давления: Средний вакуум (вспомогательный)
- Быстрота действия, м3/ч: 180
- Напряжение питания, В: 380
- Электродвигатель, кВт: 3,3
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0104-02V9161100
- Описание
- Характеристики
- Габариты
- Дополнительно
-
Описание на двухроторный вакуумный агрегат АВД-50/16
Агрегат АВД-50/16 состоит из последовательно соединенных двухроторного вакуумного насоса НВД-200 и пластинчато-роторного вакуумного насоса 2НВР-60Д. Между собой насосы соединены с помощью переходника, представляющего собой одновременно трубопровод и опорный узел. Агрегат АВД-50/16 может работать непрерывно при давлении на входе не выше 133 Па (1 ммрт.ст.) или откачивая в течение 8 ч один или несколько герметичных сосудов общим объёмом 3,5 м3 от атмосферного до предельного остаточного давления.
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Преимущества
Двухроторного вакуумного агрегата АВД-50/16✦ Воздушное охлаждение
✦ Заправлен маслом VACMA OIL 100
✦ Напряжение питания 380В
✦ Мощность электродвигателя 3,3 кВт
✦ Климатическое исполнение УХЛ4
✦ Гарантия 12 месяцев, при средней наработке, не превышающей 1500ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаОбласть применения
Двухроторного вакуумного агрегата АВД-50/16Пищевая промышленность Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность
Основные параметры
Двухроторного вакуумного агрегата АВД-50/16
Информация для заказа
Двухроторного вакуумного агрегата АВД-50/16
-
- Масляный / Сухой: Масляный
- Быстрота действия, м3/ч: 180
- Напряжение питания, В: 380
- Электродвигатель, кВт: 3,3
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Двухроторного вакуумного агрегата АВД-50/16
Наименование параметра и размера
Значения для агрегата
АВД-50/16
Быстрота действия при рабочем давлении 26,6 Па
(2х10-1ммрт.ст.), м3/ч (л/с)180±30 (50±8) Предельное остаточное давление, Па (мм рт.ст.), не более: с учетом паров рабочей жидкости (полное) 1,3х10-1 (1х10-3) парциальное по воздуху 6,6х10-3(5х10-5) Потребляемая мощность при рабочем давлении,кВт, не более 1,5 Установленная мощность электродвигателей агрегата, кВт, не более 3,3 Охлаждение агрегата Воздушное Условный проход, мм: входа 63 выхода 25 Габаритные размеры, мм, не более: длина 918 ширина 380 высота 700 Масса,кг, не более 155
ПРИМЕЧАНИЕ:
1. Быстрота действия, предельное остаточное давление и потребляемая мощность агрегата
должны обеспечиваться при температуре окружающей и откачиваемой среды от плюс 288
до плюс 298 К (от плюс 15 0С до плюс 25 0С), атмосферном давлении на выходе
и при использовании в агрегате масла VACMA-OIL 100.
2. При температуре окружающей среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С)
значения параметров агрегата должны соответствовать приведенным в настоящей таблице.
При температуре от плюс 298 до плюс 308 К (от плюс 25 0С до плюс 35 0С) допускается уменьшение
быстроты действия на 20% от номинального значения и повышение предельного остаточного
давления на 15% на каждый градус.
3. Масса агрегатов указана без учета заливаемого масла.
Зависимость быстроты действия на входе в агрегат АВД-50/16 от входного давления
-

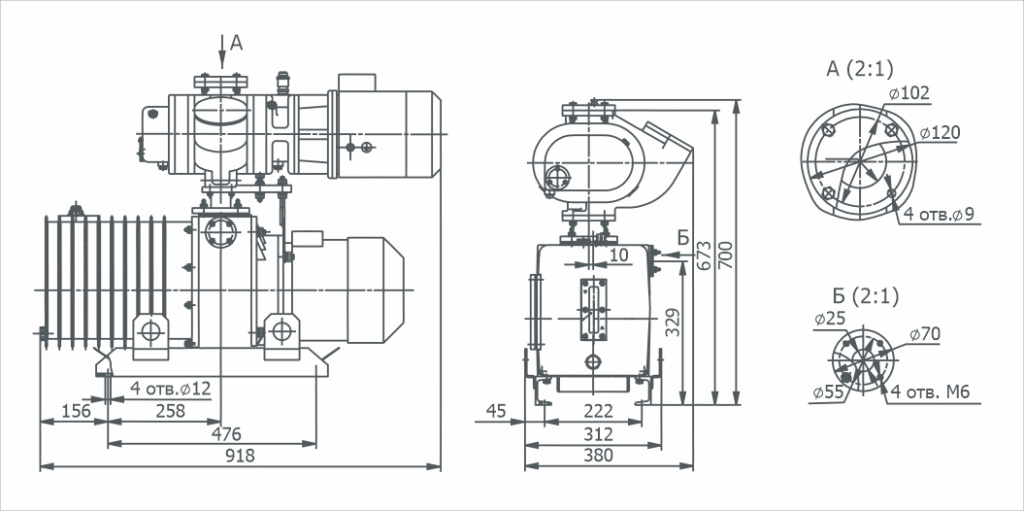

Габаритный чертёж
Двухроторного вакуумного агрегата АВД-50/16
-
