Электромагнитный вакуумный клапан КВМ-25
- Тип: Электромагнитный
- Категория: Запорно-регулирующий клапан
- Проводимость, л/с: 14
- Время открывания/закрывания, с: 0.1
- Напряжение питания, В: 220
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 25
- Тип входного фланца: ISO-KF
- С комплектом
- Без комплекта
- -
- Алюминий
- Сталь нержавеющая
- -
- Описание
- Характеристики
- Габариты
- Рекомендуем
-
Преимущества
Электромагнитного вакуумного клапана КВМ-25✦ Клапан нормально-закрытый, работает как предохранитель
✦ Время открывания/закрывания 0,1c
✦ Тип входного фланца ISO-KF
✦ Напряжение питания 220В AC (переменный ток)
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев
✦ Соответствует требованиям Технического Регламента Таможенного союзаУстановка электромагнитного вакуумного клапана КВМ-25 совместима с вакуумными насосами
✔ с масляным пластинчато-роторным вакуумным насосом 2НВР-5ДМ1
✔ с сухим (безмасляным) спиральным вакуумным насосом НВСп-4 и НВСп-12
✔ с вакуумными насосами других производителей
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Основные параметры
Электромагнитного вакуумного клапана КВМ-25
Информация для заказа
Электромагнитного вакуумного клапана КВМ-25
Документы3D модель Электромагнитного вакуумного клапана КВМ-25* * Модель демонстрационная и состоит из поверхностей Каталог вакуумного оборудования АО "Вакууммаш" Буклет на Вакуумные затворы, клапаны и ловушки Брошюра на Клапаны вакуумные Декларация соответствия на клапаны вакуумные с электромагнитным приводом КВМ Сертификат соответствия ISOРекомендуем-
Спиральный вакуумный насос НВСп-4
-
Спиральный вакуумный насос НВСп-12
-
Пластинчато-роторный вакуумный насос 2НВР-5ДМ1
Показать все рекомендуемые -
-
- Категория: Запорно-регулирующий клапан
- Проводимость, л/с: 14
- Время открывания/закрывания, с: 0.1
- Напряжение питания, В: 220
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 25
- Тип входного фланца: ISO-KF
Технические характеристики
Клапана вакуумного с электромагнитным приводом КВМ-25
Наименование параметра
Значение для
клапана КВМ-25
Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 14 Норма герметичности, Па·м3/c (л·мкм рт.ст./c), не более 1,0х10-10 (7,5х10-7) Питание клапана (от УУК): - напряжение сети, В (220 ± 11)* - частота, Гц 50 ± 1 - потребляемый ток в открытом состоянии, А, не более 0,55 Перепад давлений в закрытом положении, Па (мм рт.ст.), не более: - при большем давлении над клапаном 1,07х105 (800) - при большем давлении под клапаном 1,07х105 (800) Время открывания (закрывания), с, не более 0,1 Продолжительность включения, % 100 Диапазон рабочих давлений, Па (мм рт.ст.) от 1,00х10-5 до 1,07х105
(7,5х10-8 до 800)Габаритные размеры, в мм, не более 85х185х70 Масса клапана, кг, не более 1,9 Масса УУК, кг, не более 0,7
ПРИМЕЧАНИЕ:
Масса клапана дана без УУК.
* В случае, если напряжение сети выходит за пределы указанного диапазона,
использовать стабилизатор.
-

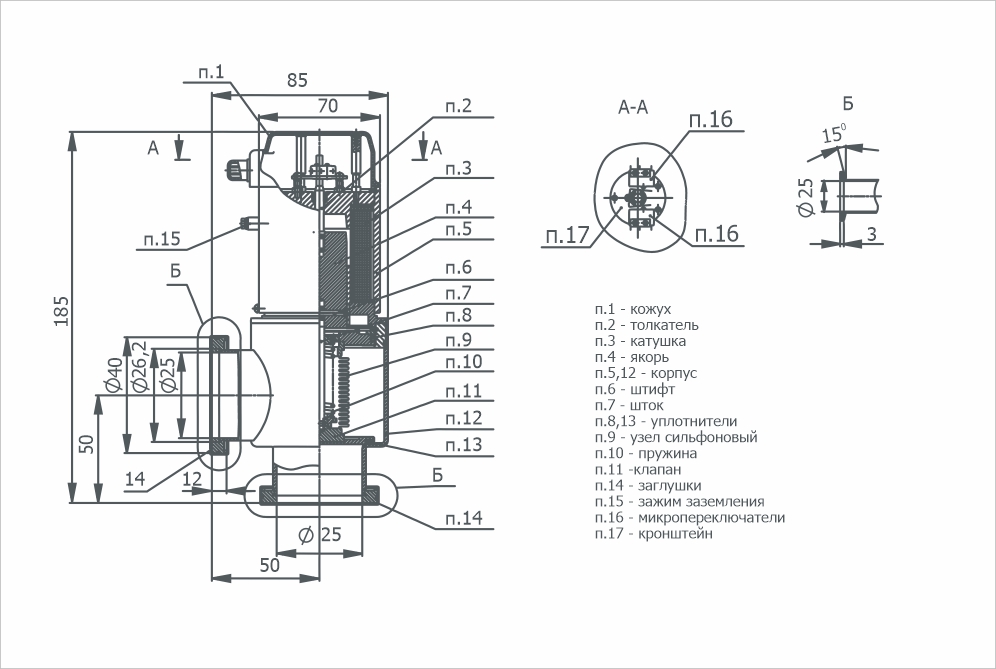

Габаритный чертёж
Клапана вакуумного с электромагнитным приводом КВМ-25
-
