Купить в АО Вакууммаш НВДМ-160 диффузионный высоковакуумный насос производительностью 700 л/с ✓ цены от производителя

Фото демонстрационное. Внешний вид может не значительно отличаться. Мы оставляем за собой право на модификации изделий не влияющие на технические характеристики.

Есть в наличии

Диффузионный высоковакуумный насос НВДМ-160

Материал корпуса из углеродистой стали

Работает только совместно с форвакуумным насосом

Быстрота действия форвакуумного насоса не менее 18 м3/ч

Тип входного фланца по отраслевому стандарту СССР

Тип подключения электрики: с прямым подключением через разъём

Заправлен маслом VACMA OIL 500

Напряжение питания 220В (переменный ток)

Водяное охлаждение

Климатическое исполнение УХЛ4

Гарантия 18 месяцев

Соответствует требованиям Технического Регламента Таможенного союза

Тип: Паромасляный (Диффузионный)
Масляный / Сухой: Масляный
Диапазон давления: Высокий вакуум
Быстрота действия, л/с: 700
Напряжение питания, В: 220
Мощность, кВт: 0,8
Страна / Производитель: Россия / Вакууммаш (Вакма)
Тип входного фланца: по стандарту СССР

Артикул: 0203-0209F3111

Все характеристики

С этим товаром рекомендуем

1 500 руб.

Добавить в сравнение

Распечатать страницу

- +

шт

УЗНАТЬ ЦЕНУ

Описание

Характеристики

Габариты

Диффузионный насос НВДМ-160: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы

Диффузионный вакуумный насос от бренда VACMA (Вакма) НВДМ-160 - высоковакуумный насос с быстротой действия 700 л/с. НВДМ-160 используется в паре с масляным форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для откачиваемого газа с выходного патрубка диффузионного вакуумного насоса. Как правило, диффузионный насос НВДМ-160 используются с азотной заливной ловушкой ЛА-160Р, которая снижает обратный поток паров рабочей жидкости в откачиваемый объём. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA-OIL 500, благодаря которому улучшаются эксплуатационные свойства и долговечность вакуумного оборудования. Принцип действия насоса НВДМ-160 достаточно прост - он заключается в процессе диффузии молекул откачиваемого газа в струю истекающего из сопел рабочего тела (пара). Конструкция включает в себя паропровод - трёхступенчатую систему сопел.

Производитель

АО "Вакууммаш"

Бренд

VACMA (Вакма)

Страна

Россия

✔ По отзывам потребителей диффузионный вакуумный насос НВДМ-160 является надёжной «рабочей лошадкой», проверенной временем (насосы НВДМ производятся с 80х годов). Оборудование долговечное и стабильное с большим рабочим ресурсом.

✔ Купить диффузионный вакуумный насос НВДМ-160 по цене от Российского производителя АО «Вакууммаш» можно на нашем сайт, для этого вам необходимо отправить заявку, наши специалисты свяжутся с вами.

Преимущества НВДМ-160

■ Материал корпуса из углеродистой стали
■ Водяное охлаждение
■ Работает только совместно с форвакуумным насосом
■ Быстрота действия форвакуумного насоса не менее 18 м³/ч
■ Тип входного фланца по отраслевому стандарту СССР
■ Тип подключения электрики: с прямым подключением через разъём
■ Заправлен маслом VACMA OIL 500
■ Напряжение питания 220В
■ Мощность нагревателя 0,8 кВт
■ Климатическое исполнение УХЛ4
■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
■ Соответствует требованиям Технического Регламента Таможенного союза

Область применения НВДМ-160

Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Добыча полезных ископаемых

Технические характеристики НВДМ-160

Наименование параметра и размера	Значение для насоса НВДМ-160
Быстрота действия в диапазоне рабочих давлений: от 6,6х10^-4 до 1,3х10^-1 Па (от 5х10^-6 до 1х10^-3мм рт.ст.), л/с *	700±100
Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса, м³/ч (л/с), не менее:	18 (5)
Наибольшее выпускное давление, Па (мм рт.ст.), не менее	33,3 (0,25)
Предельное остаточное давление, Па (мм рт.ст.), не более, при температуре окружающей среды:
от +10⁰С до +25⁰С включ.	6,6х10^-5 (5х10^-7)
св.+25⁰С до +45⁰С включ.	6,6х10^-4 (5х10^-6)
Обратный поток паров рабочей жидкости, мг/ч·см², не более	5х10^-2
Потребляемая мощность при номинальном напряжении
220 В, Вт	800 +⁴⁰ ^-80
Расход охлаждающей воды, л/ч	60⁺¹⁰
Объём заливаемой рабочей жидкости, л	0,3
Уровень рабочей жидкости, мм:
min	10
max	17
Марка рабочей жидкости (масло)	ВАКМА ОЙЛ 500
Масса насоса, кг, не более **	16
Габаритные размеры, мм, не более***
высота	340
длина	410
ширина	235
ПРИМЕЧАНИЕ: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %. Без заглушек, деталей их крепления и рабочей жидкости. * Без заглушек и деталей их крепления.

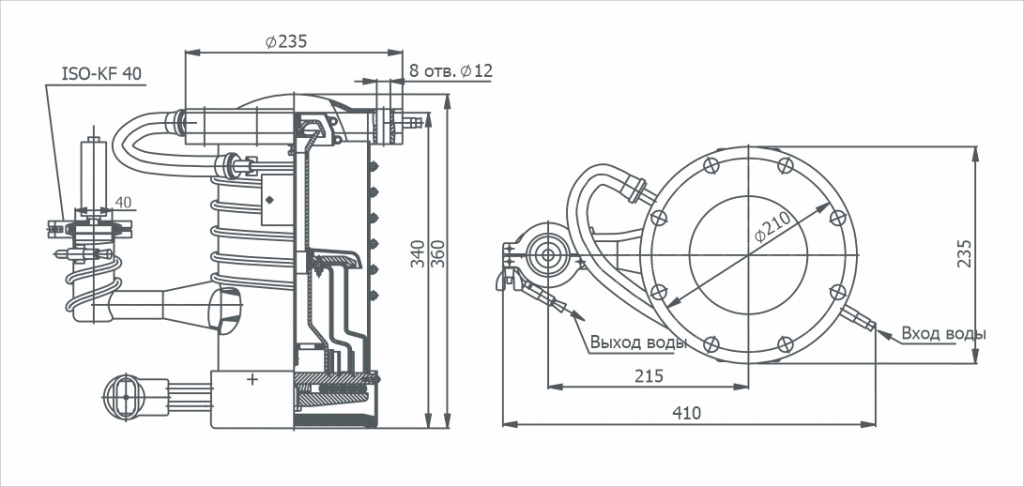

Габаритный чертёж НВДМ-160

График зависимости быстроты действия от давления на входе в насос НВДМ-160

➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте

Рекомендуем

Электромеханический вакуумный затвор 2ЗВЭ-160
Минеральное вакуумное масло VACMA OIL 500
Азотная вакуумная ловушка ЛА-160Р

Показать все рекомендуемые

Услуги на инжиниринг

Показать все услуги

Услуги сервиса

Показать все услуги

Документы

Показать все документы

3D модель Диффузионного вакуумного насоса НВДМ-160* * Модель демонстрационная и состоит из поверхностей

Масляный / Сухой: Масляный
Быстрота действия, л/с: 700
Напряжение питания, В: 220
Мощность, кВт: 0,8
Страна / Производитель: Россия / Вакууммаш (Вакма)
Тип входного фланца: по стандарту СССР

Наименование параметра и размера	Значение для насоса НВДМ-160
Быстрота действия в диапазоне рабочих давлений: от 6,6х10^-4 до 1,3х10^-1 Па (от 5х10^-6 до 1х10^-3мм рт.ст.), л/с *	700±100
Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса, м³/ч (л/с), не менее:	18 (5)
Наибольшее выпускное давление, Па (мм рт.ст.), не менее	33,3 (0,25)
Предельное остаточное давление, Па (мм рт.ст.), не более, при температуре окружающей среды:
от +10⁰С до +25⁰С включ.	6,6х10^-5 (5х10^-7)
св.+25⁰С до +45⁰С включ.	6,6х10^-4 (5х10^-6)
Обратный поток паров рабочей жидкости, мг/ч·см², не более	5х10^-2
Потребляемая мощность при номинальном напряжении
220 В, Вт	800 +⁴⁰ ^-80
Расход охлаждающей воды, л/ч	60⁺¹⁰
Объём заливаемой рабочей жидкости, л	0,3
Уровень рабочей жидкости, мм:
min	10
max	17
Марка рабочей жидкости (масло)	ВАКМА ОЙЛ 500
Масса насоса, кг, не более **	16
Габаритные размеры, мм, не более***
высота	340
длина	410
ширина	235
ПРИМЕЧАНИЕ: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %. Без заглушек, деталей их крепления и рабочей жидкости. * Без заглушек и деталей их крепления.
