Фланцевые соединения ISO-K

Фланцевые соединения ISO-K: описание, преимущества, использование, ассортимент

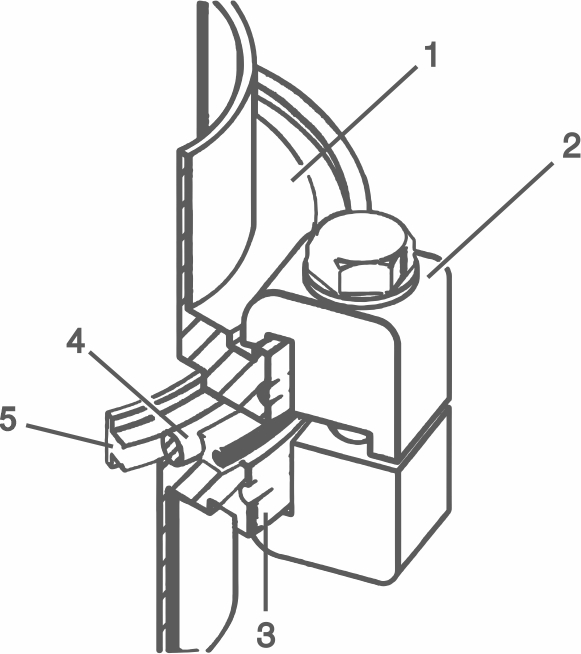

Фланцевые соединения типа ISO-K позволяют соединять компоненты от DN 63 до DN 630 в любом положении, независимо от расположения отверстий для болтов на любых не подвижных фланцах. Состоят из двух фланцев, центрирующего кольца, уплотнительного кольца и несколько стягивающих струбцин. Количество струбцин зависит от размеров соединяемых фланцев. Центрующее кольцо с уплотнением располагается между опорными поверхностями фланцев ISO-K. За счёт сжатия уплотнительного кольца обеспечивается вакуумно-плотное соединение. В системах с избыточным давлением используется дополнительное внешнее кольцо, позволяющее соединению сохранять герметичность при давлениях выше атмосферного.

Способы соединения фланцев ISO-К

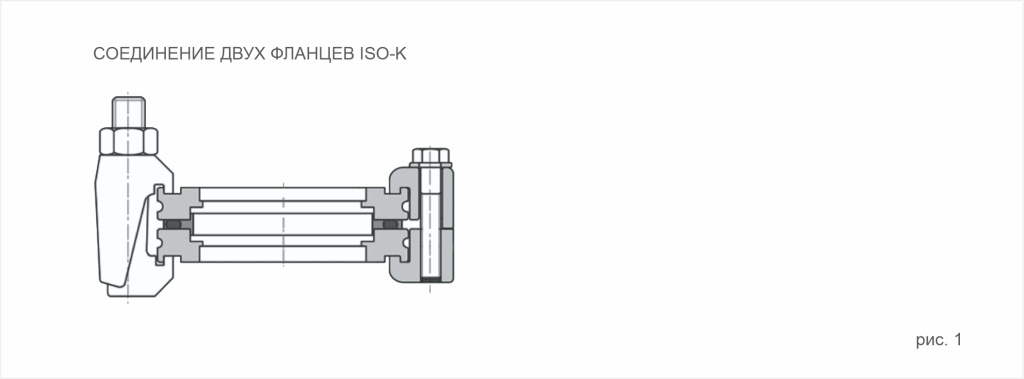

Соединение двух фланцев ISO-K (рис.1)
Два фланца ISO-К могут быть соединены с помощью когтевых зажимов (двойная струбцина). При этом захваты струбцин размещаются в проточке, расположенной со стороны противоположной опорным поверхностям фланцев ISO-К, а усилие для сжатия уплотнительного кольца обеспечивается последовательной затяжкой болтов зажимов-струбцин.

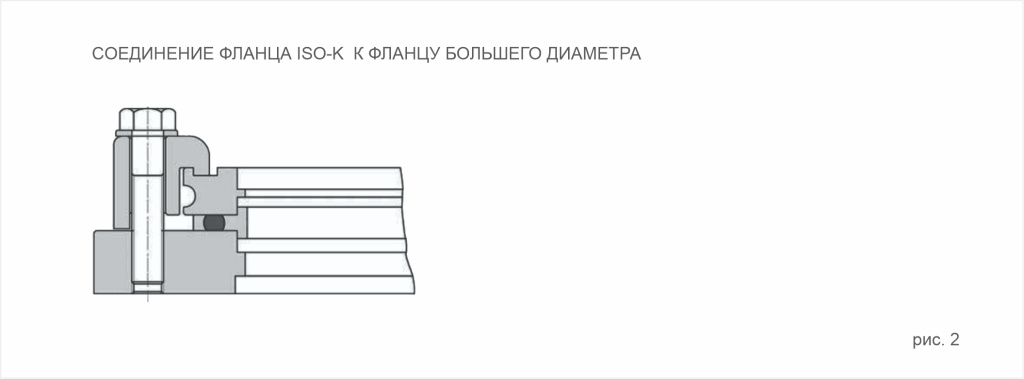

Соединение фланца ISO-K к фланцу большого диаметра (рис.2)
Фланец ISO-К присоединяется к фланцу большого диаметра с помощью струбцин. Захваты зажимов размещаются в проточке, расположенной со стороны, противоположной опорным поверхностям фланцев ISO-К, а усилие для сжатия уплотнительного кольца обеспечивается последовательной затяжкой болтов зажимов, заворачивающихся в глухие отверстия фланца большого диметра.

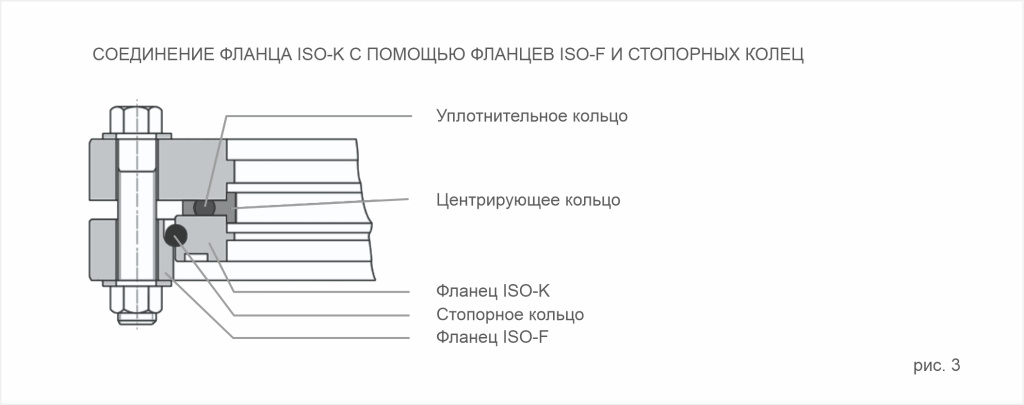

Соединение фланца ISO-K с помощью фланцев ISO-F и стопорных колец (рис.3)
С помощью фланцев ISO-F и стопорных колец можно соединить как два фланца ISO-К, так и присоединить фланец ISO-К к фланцу большого диаметра. В этом случае стопорное кольцо располагается в проточке, расположенной на боковой поверхности фланца ISO-К, являясь опорой для фланца ISO-F. Усилие для сжатия уплотнительного кольца обеспечивается болтами, располагающимися в отверстиях фланца ISO-F

Преимущества соединений ISO-K

■   Поворачивается в любом направлении
■   Быстрый, безопасный и надёжный
■   Подходит для давлений до 10-7 мбар при использовании уплотнительных колец
■   Подходит для давлений до 10-9 мбар при использовании металлических прокладок
■   Легко адаптируется к другим фланцевым системам
■   Легко разбирается и моется

Использование соединений ISO-K

Фланцевые соединения типа ISO-K используются в вакуумных системах для соединения фланцев с диаметром проходного отверстия 63 мм и до 630 мм. Некоторые сферы применения:
■    В магистрали предварительной откачки и форвакуумные магистрали крупных вакуумных систем
■    В соединения трубопроводов высоковакуумных систем с высокой проводимостью
■    В модульных системах, конструкция которых периодически модифицируется
■    В системах, нуждающиеся в частой очистке
■    В экспериментальных системах в научно-исследовательских лабораториях

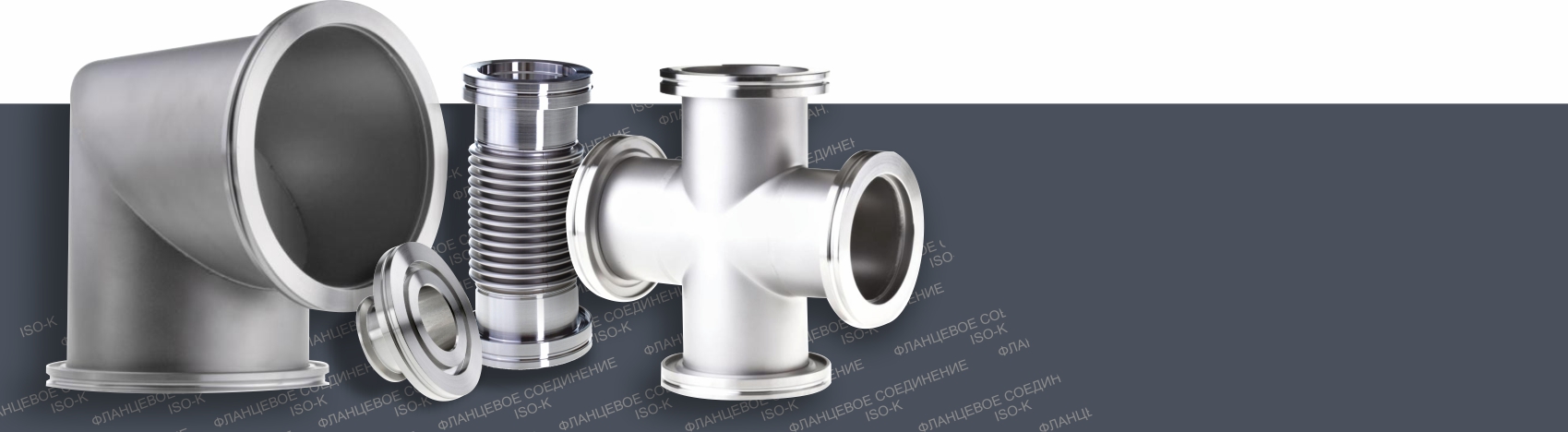

Поставляем широкий ассортимент фланцевых соединений ISO-K

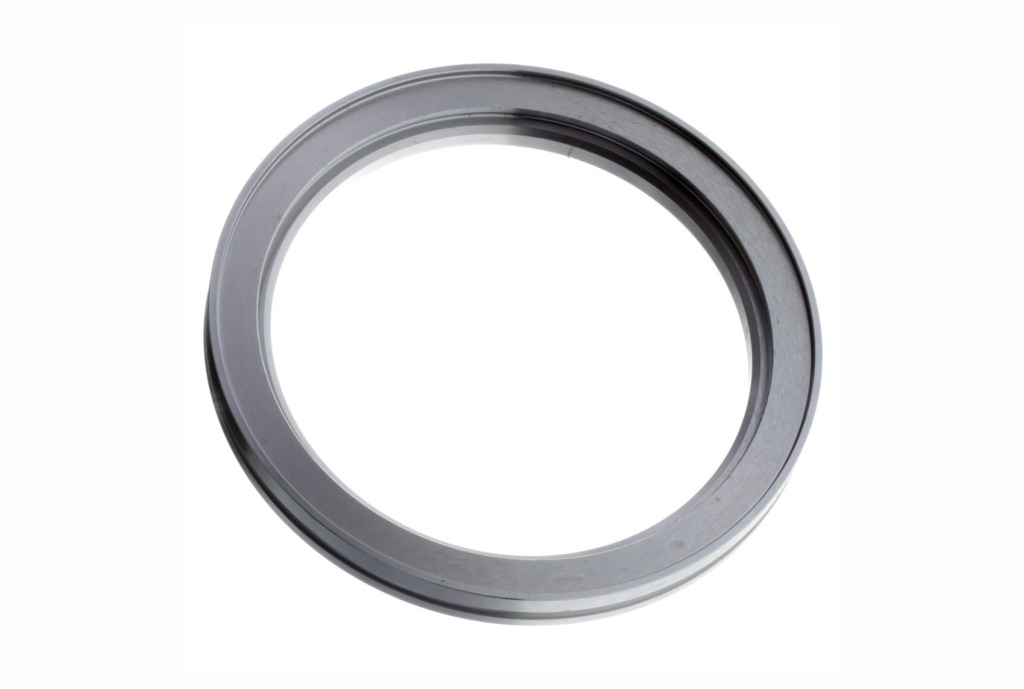

Центрирующие кольца ISO-K с наружным кольцом Фланцы ISO-K Фланцы глухие ISO-K Фланцы ISO-K с патрубком Адаптеры ISO-K Адаптеры ISO-K / CF Редукторы ISO-K / KУголки ISO-K тянутые Сильфоны ISO-K гибкие Струбцины ISO-K Двойные струбцины ISO-K Когтевые зажимы ISO-KЗаглушки к фланцам ISO-K
