Азотная проточная вакуумная ловушка ЛАП-100П
- Вид: Фланцевая
- Тип: Азотная проточная
- Диаметр условного прохода, мм: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0404-01S108F2Р31
- Описание
- Характеристики
- Габариты
-
Описание на азотную проточную вакуумную ловушку ЛАП-100П
Ловушка азотная проточная ЛАП-100П предназначена для защиты вакуумных насосов от загрязнений в виде паров смол, масел и клеев посредством их вымораживания на охлаждаемых поверхностях с возможностью их удаления и для предотвращения проникновения паров рабочих жидкостей вакуумных насосов в откачиваемый сосуд.
✦ Материал корпуса из нержавеющей стали
✦ Тип входного фланца ISO-F
✦ Напряжение питания 12В (переменный ток)
✦ С патрубком KF16-3 шт, предназначены для подключения вакуумных измерительных приборов, для предварительной откачки внутреннего объёма ловушки и для регенерации
✦ Климатическое исполнение А4
✦ Гарантийный срок эксплуатации 12 месяцев
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Основные параметры
Азотной проточной вакуумной ловушки ЛАП-100П
Информация для заказа
Азотной проточной вакуумной ловушки ЛАП-100П
-
- Вид: Фланцевая
- Диаметр условного прохода, мм: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Азотной проточной вакуумной ловушки ЛАП-100П
Наименование параметра
Значение
для ловушки ЛАП-100П
Условный проход Ду, мм 100 Норма герметичности, м3∙Па/с (л∙ мкм рт.ст./с), не более 1х10-8 (7,5х10-5) Расход охлаждающей жидкости при давлении внутри корпуса ловушки
не более 1,3х10-2 Па (1х10-4 мм рт.ст.), м3/ч, не более*8х10-4 Рабочая температура поверхности экрана при давлении внутри корпуса ловушки
не более 1,3х10-2 Па (1х10-4 мм рт.ст.), °С (К), не более-130 (143) Габаритные размеры, мм, не более
- высота
- длина
- ширина
140 (130**)
467 (437**)
232,5(212,4**)Масса, кг, не более 15 (11,5**) Потребляемая мощность нагревателя, Вт, не более 300 Напряжение питания, В 12 Частота, Гц 50 Время регенерации, ч, не более 8
ПРИМЕЧАНИЕ:
* Зависит от условий эксплуатации ловушки, температуры перекачиваемой среды.
** Без заглушек и деталей их крепления.
-

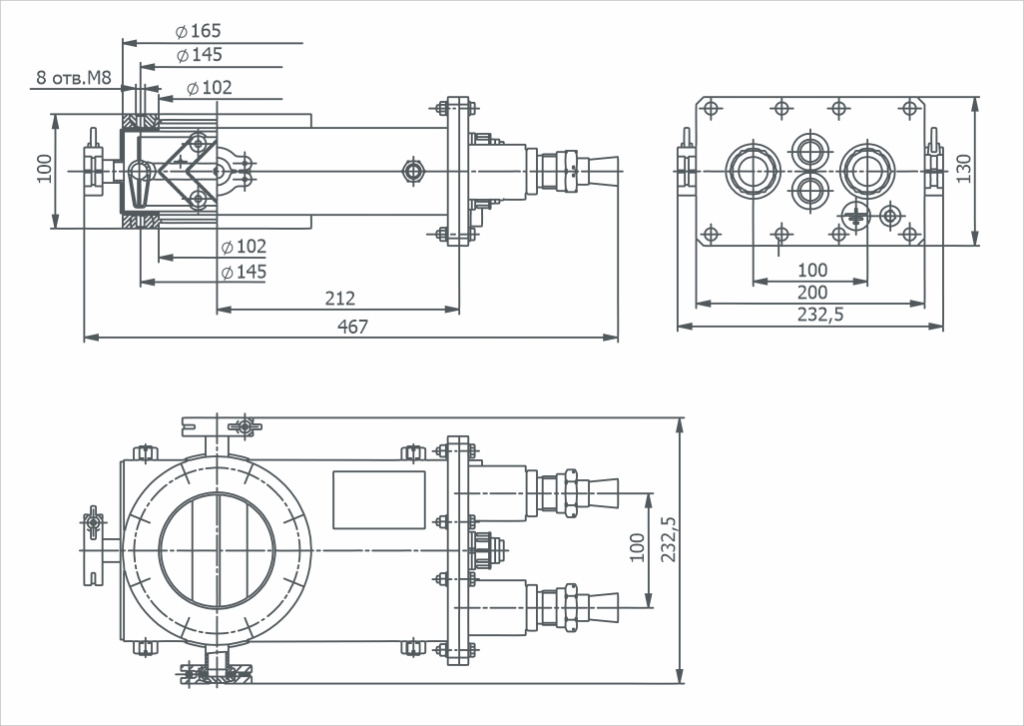

Габаритный чертёж
Азотной проточной вакуумной ловушки ЛАП-100П
