Азотная проточная вакуумная ловушка ЛАП-630С

Азотная проточная ловушка ЛАП-630С: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

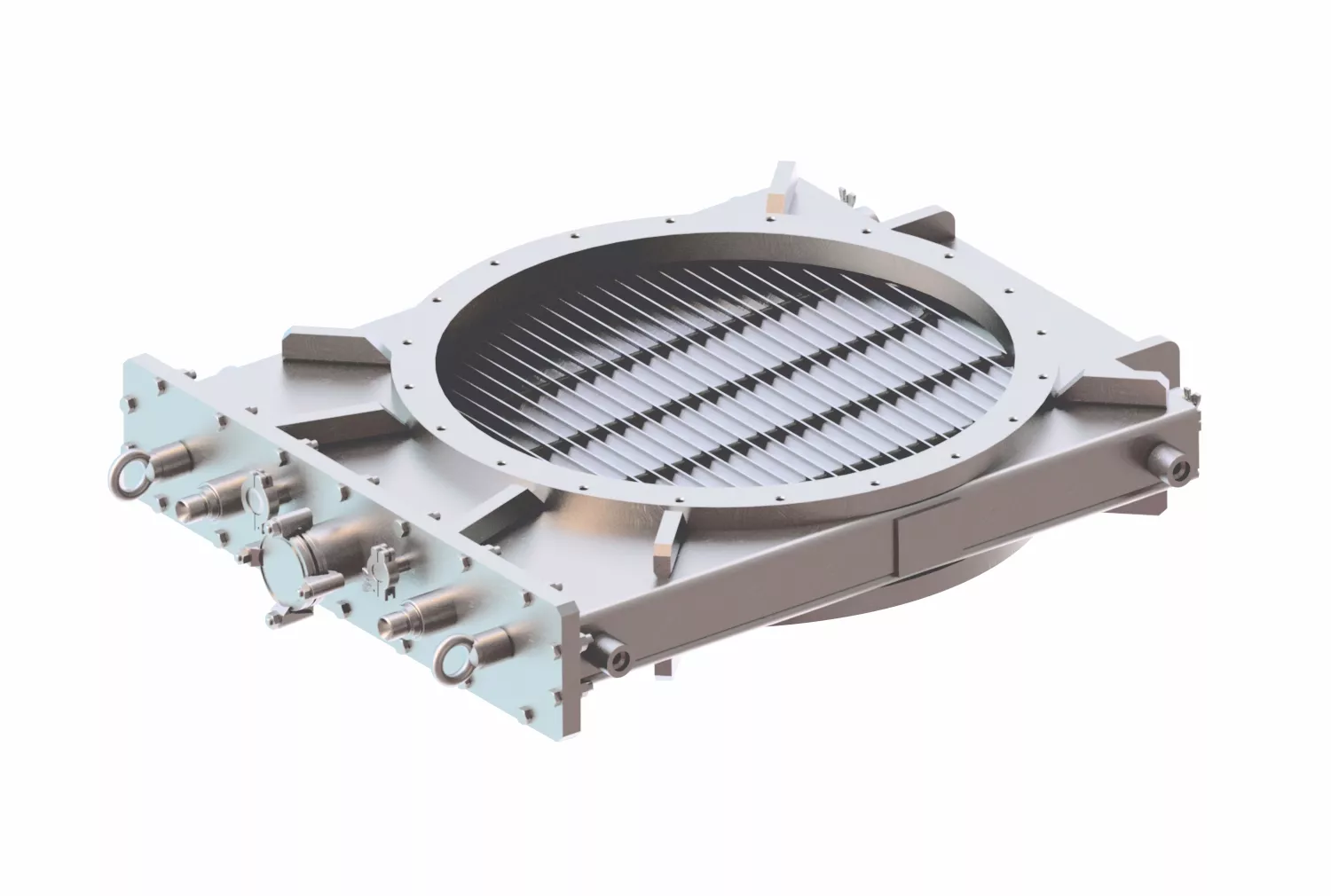

Ловушка азотная проточная ЛАП-630С предназначена для защиты вакуумных насосов от загрязнений в виде паров смол, масел и клеев посредством их вымораживания на охлаждаемых поверхностях с возможностью их удаления и для предотвращения проникновения паров рабочих жидкостей вакуумных насосов в откачиваемый сосуд. Ловушка ЛАП-630С состоит из двух основных узлов - корпуса и экрана. Корпус представляет собой прямоугольную сварную конструкцию с двумя фланцами DN 630 ISO-F, тремя патрубками DN 25 ISO-KF и прямоугольным фланцем для крепления экрана. Экран представляет собой сварной каркас с прямоугольным фланцем, на котором смонтирована трубка с приваренными к ней шевронными криопанелями. На концах трубки имеются штуцеры с внутренним конусом и внешней резьбой М30х1,5. На фланце также имеются патрубки DN 16 ISO-KF, DN 25 ISO-KF и DN 63 ISO-K для обеспечения возможности установки дополнительного оборудования. Сферические ниппели 20-012 и накидные гайки 20-011 (М30х1,5) поставляются в комплекте с ловушкой.

Преимущества ЛАП-630С

• ■    Материал корпуса и экрана из нержавеющей стали

• ■    Тип входного фланца ISO-F

• ■    Напряжение питания 48В (постоянный/переменный ток)

• ■    Вспомогательный патрубок для средств измерения KF16 (1шт) + KF25 (1шт)

• ■    Климатическое исполнение УХЛ4

• ■    Гарантия 12 месяцев

Принцип работы ЛАП-630С

Принцип работы ловушки ЛАП-630С следующий: при протекании жидкого азота через трубку, азот охлаждает трубку и криопанели, приваренные к ней. Существенная часть паров, при прохождении потока откачиваемого газа через ловушку, попадая на криопанели, конденсируется на них, тем самым снижается концентрация паров в составе откачиваемой среды. При размораживании ловушки, растаявший конденсат стекает в ее корпус, после чего подлежит удалению через патрубки DN 25 ISO-KF, расположенные снизу ловушки. Расход жидкого азота устанавливается при выполнении пусконаладочных работ исходя из оптимальных параметров работы вакуумной системы. Оптимальное установочное положение ловушки - вертикальное (прямоугольным фланцем вверх).

Технические характеристики ЛАП-630С

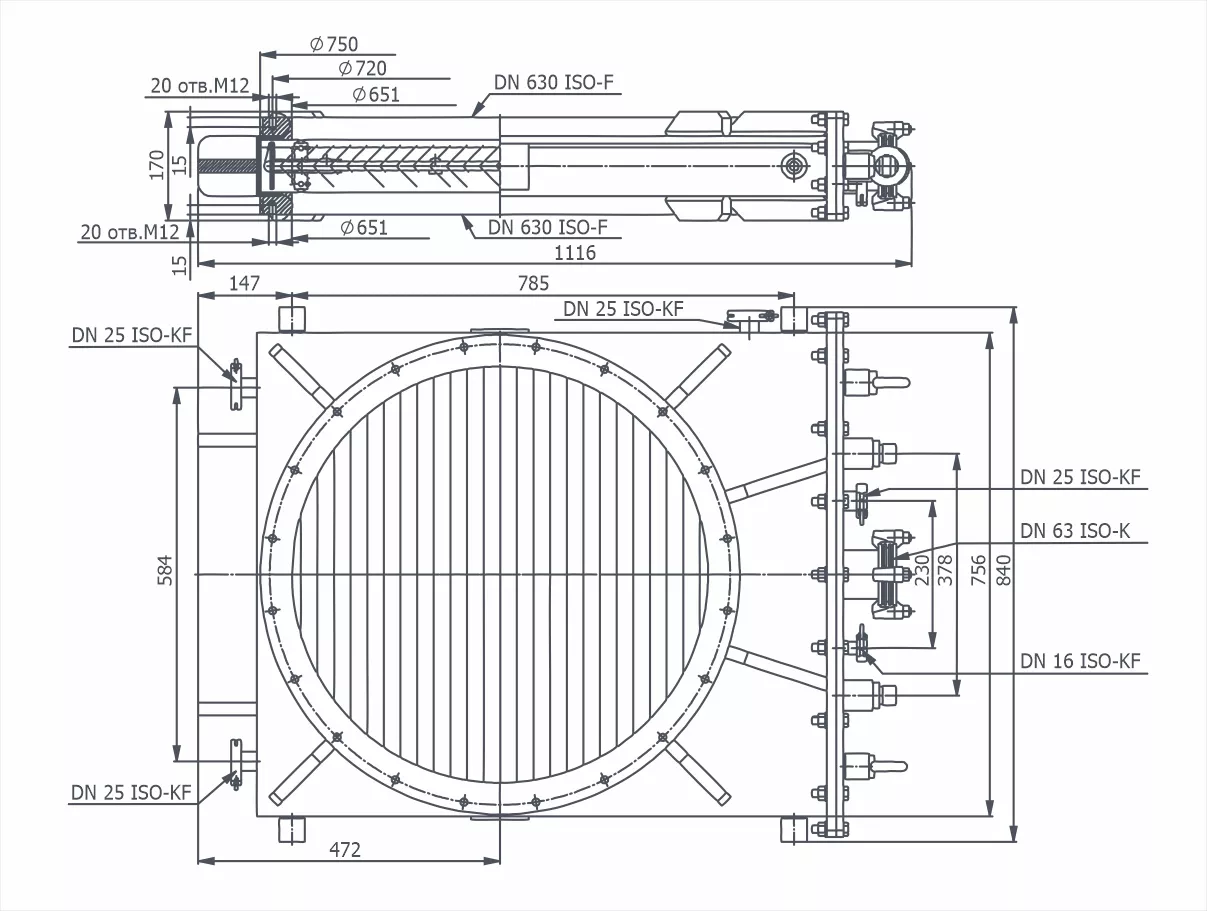

Габаритный чертёж ЛАП-630С
