Двухроторный сухой агрегат АВД-50/10: описание, преимущества, область применения, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы
Двухроторный вакуумный агрегат Рутс АВД-50/10 от бренда VACMA , обеспечивает сухую бесконтактную работу, производительностью 180 куб.м/ч. Агрегат Рутс АВД-50/10 это новое инженерное решение, сочетающее в себе высокие показатели производительности, высокую устойчивость к водяному пару, работает тихо и без вибрации. Двухроторный агрегат АВД-50/10 состоит из двухроторного вакуумного насоса Рутс НВД-200, который откачивает газ и спирального вакуумного насоса НВСп-35, который обеспечивает форвакуумную откачку, насосы между собой соединены с помощью переходника.
Агрегат АВД-50/10 дополнительно может быть дооснащён пультом управления с системой автоматического управления и контроля агрегата ПУ с УКиЗ
✔ По отзывам о двухроторном вакуумном агрегате АВД-50/10, агрегат используется в самых разных отраслях промышленности, где неизменно показывает хорошие результаты, такая популярность агрегата обусловлена высоким качеством изготовления, стабильной работой на высоких скоростях и равномерной откачке газа.
✔ Обращайтесь к специалистам АО "Вакууммаш", чтобы купить двухроторный вакуумный агрегат АВД-50/10 по выгодной цене с гарантией от Российского производителя. При необходимости, агрегат может быть дооснащён пультом управления с системой автоматического управления и контроля агрегата ПУ с УКиЗ, которая обеспечивает запуск/остановку агрегата по запрограммированному в контроллере режиму и ещё имеет два режима управления (ручной и дистанционный). Дистанционное управление позволяет интегрировать агрегат во внешнюю систему управления по средствам сухих контактов или по средствам RS485 протокола связи Modbus RTU. Стоимость двухроторный вакуумный агрегат АВД-50/10 будет зависеть от выбранного варианта исполнения.
Преимущества АВД-50/10
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Напряжение питания 380В (переменный ток)
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1500 ч
Область применения АВД-50/10
Химическое производство Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Плазменные процессы Микроэлектроника
Принцип работы АВД-50/10
Принцип действия двухроторного вакуумного насоса Рутса АВД-50/10, следующий:
Ротора двухроторного насоса НВД-200 (рис. 1) вращаясь, захватывают фиксированный объём газа и перемещают его с входа на выход насоса Рутса в трубопровод переходника, откуда газ откачивается спиральным насосом НВСп и выбрасывается в выхлопную магистраль. В спиральном насосе НВСп-35 спирали образуют серповидные объёмы (рис. 2), которые при орбитальном движении подвижной спирали уменьшают свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре.

Двухроторный вакуумный насос НВД-200 обеспечивает основную откачку (производительность и предельное остаточное давление) по достижении рабочего давления.
Спиральный вакуумный насос НВСп-35 обеспечивает предварительную откачку и форвакуумную откачку насоса НВД-200 (после его включения).
Электромагнитный вакуумный клапан КВМ-25 предназначен для напуска атмосферного воздуха по завершении работы или в случае аварийной ситуации.
Фильтр KF25 предназначен для очистки напускаемого клапаном КВМ-25 воздуха от пыли и твердых частиц.
Клапан ЭМКГ8-6-10-220-нж168Е установлен взамен штатного газобалластного устройства для обеспечения дистанционного управления с пульта. Газобалластное устройство защищает насос от конденсации паров, содержащихся в откачиваемом газе. Конденсация жидкости приведет к повреждению насоса.
Фильтр клапана ЭМКГ8 предназначен для очистки напускаемого клапаном ЭМКГ8 воздуха от пыли и твердых частиц.
Сильфонный узел предназначен для гашения вибрации, передаваемой между насосами.
Рама обеспечивает размещение насосов и снимает нагрузку с фланцев насосов.
Роликовые колеса обеспечивают возможность перемещения агрегата без специальных устройств.
Регулируемые опоры предназначены для обеспечения горизонтального устойчивого положения агрегата в пространстве использовании в помещении с неровной поверхностью. Горизонтальное положение необходимо для корректной работы агрегата, устойчивость для безопасной эксплуатации.
Рым-болты предназначены для транспортировки агрегата с помощью крана.
Технические характеристики АВД-50/10
Наименование параметра и размера
|
Агрегат АВД-50/10
|
Быстрота действия при давлении 27 Па (210-1 мм рт.ст.), м3/ч (л/с) *
|
180 ± 30 (50 ± 8)
|
Предельное остаточное давление, Па (мм рт.ст.), не более
|
6,7х10-1 (5,0х10-3)
|
Потребляемая мощность электродвигателей агрегата, кВт, не более
|
2,2
|
Охлаждение агрегата
|
воздушное
|
Объем откачиваемого сосуда, м3, не более
|
3,5
|
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
|
780
550
1065
|
Масса, кг, не более**
|
160
|
Условный проход, мм:
- входа
- выхода
|
63
25
|
ПРИМЕЧАНИЕ:
* При температуре окружающей и откачиваемой сред от плюс 15 ˚С до плюс 25 ˚С, атмосферном давлении на выходе и при использовании в агрегате рабочей жидкости VACMA OIL 100 ТУ 19.20.29-061-00218526-2019.
** Без учета заливаемой рабочей жидкости.
|

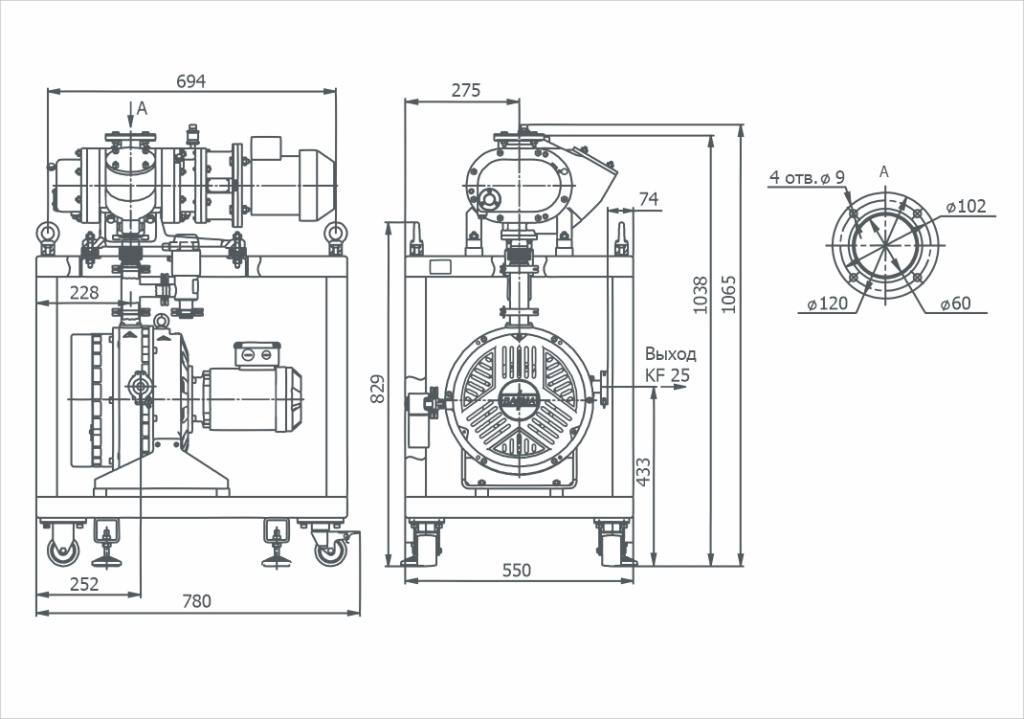

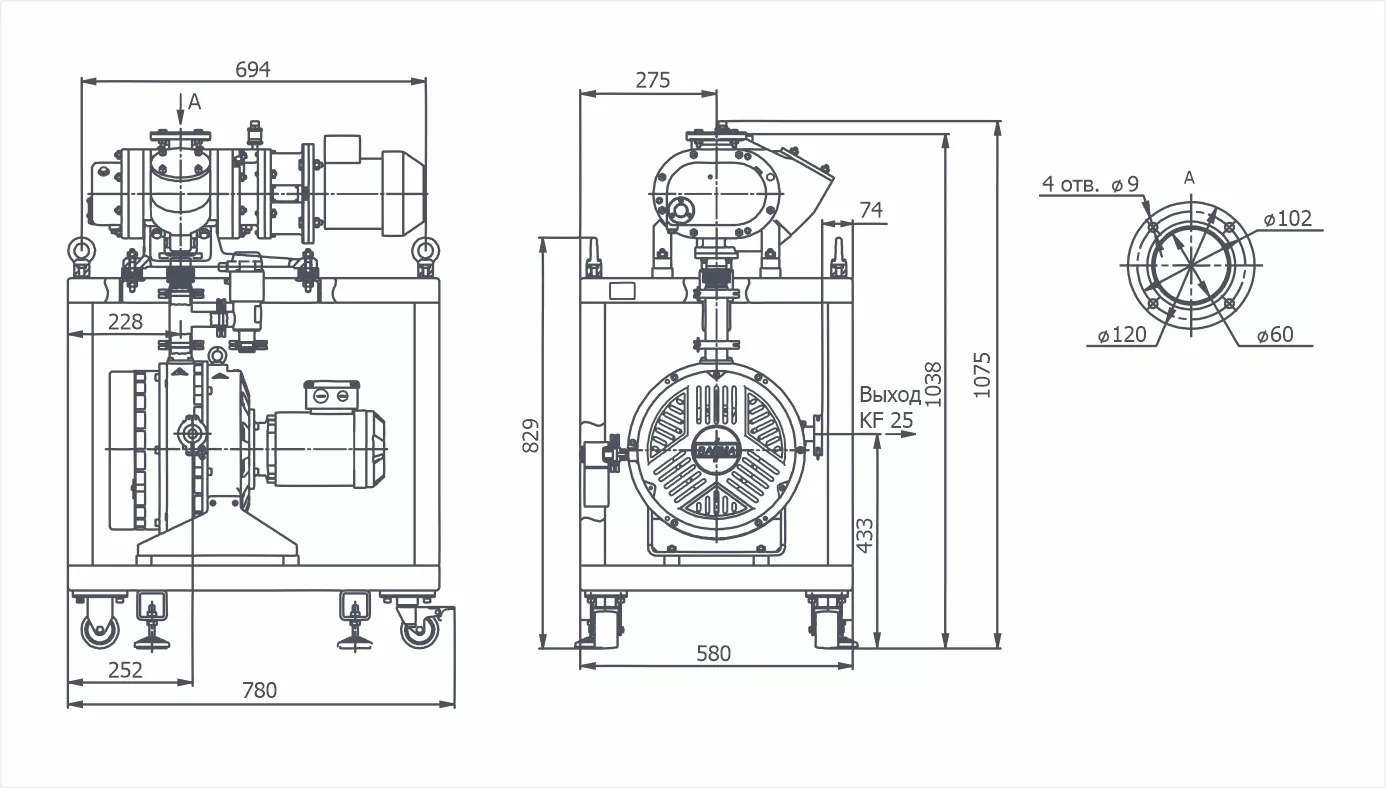

Габаритный чертёж АВД-50/10
Зависимость быстроты действия на входе в агрегат АВД-50/10 от входного давления
