Двухроторный вакуумный агрегат АВД-2500/650
- Тип: Двухроторный (Рутс)
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 3900
- Напряжение питания, В: 380
- Электродвигатель, кВт: 22,5
- Исполнение: без корпуса
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- С преобразователем частоты (с ПЧ)
- Без преобразователя частоты (без ПЧ)
- -
- Рама стационарная
- Без стационарной рамы
- -
Двухроторный сухой агрегат АВД-2500/650: описание, преимущества, область применения, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы
Двухроторный вакуумный агрегат Рутс АВД-2500/650 от бренда VACMA , обеспечивает сухую бесконтактную работу и достигает высокого вакуума, производительностью до 3900 куб.м/ч при 100 Гц. Агрегат Рутс АВД-2500/650 это новое инженерное решение, сочетающее в себе стабильность работы, высокие показатели производительности, высокую устойчивость к водяному пару и низкий уровень шума, и вибрации. Двухроторный агрегат АВД-2500/650 состоит из двухроторного вакуумного насоса Рутс НВД-2500, который откачивает газ и винтового вакуумного насоса НВВ-650, который обеспечивает форвакуумную откачку, насосы между собой соединены с помощью переходника.
АВД-2500/650 с преобразователем частоты (с ПЧ) оснащен
-
Преобразователем частоты
-
Реле избыточного давления выхлопной магистрали агрегата для защиты агрегата от превышения давления в выхлопной линии в случае ее перекрытия или загрязнения
-
Двумя датчиками температуры для защиты агрегата от превышения температуры в случае слишком горячей охлаждающей воды в контуре охлаждения насосов, отсутствии охлаждающей воды в контуре охлаждения насосов
-
Устройством контроля и защиты агрегата, состоящим из сенсорной панели оператора, совмещённой с контроллером и органами управления агрегата, которая обеспечивает запуск/останов агрегата по запрограммированному в контроллере режиму, обеспечивая защиту подшипников, шестерён, проточной части насосов от возможных повреждений во время проведения технологического процесса потребителем
-
Системой очистки и продувки для предотвращения попадания твердых частиц и паров парогазовой смеси в подшипники для предотвращения конденсации паров парогазовой смеси и осаждения твердых частиц, содержащихся в откачиваемом газе
-
Системой очистки и подготовки охлаждающей воды
-
Системой распределения и визуального контроля потока охлаждающей воды
-
Агрегат имеет возможность управления по средствам сенсорной панели и механических кнопок, расположенных на панели управления агрегатом, также имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU
-
Агрегат имеет возможность изменения рабочей частоты вращения в диапазоне от 50 до 100 Гц. Что в свою очередь дает возможность повышения производительности до с 2100 м3/ч до 4000 м3/ч

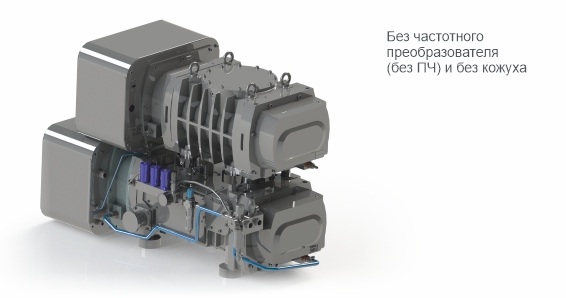

АВД-2500/650 без преобразователя частоты (без ПЧ) оснащен теми же компонентами что и агрегат с ПЧ, за исключением частотного преобразователя в насосе. Отсутствие ПЧ ограничивают возможности насоса в следующем
-
Возможность работы насоса с атмосферного давления, запуск данного насоса должен производится с давления не менее 100-150 мм.рт.ст.
-
Возможность изменения рабочей частоты вращения в диапазоне от 50 до 100 Гц. Что в свою очередь дает возможность повышения производительности до с 2100 м3/ч до 4000 м3/ч, рабочая частота насоса Рутс агрегата АВД-2500/650 составляет 50Гц, а производительность АВД-2500/650 при этом составит 2100 м3/ч
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухроторном вакуумном агрегате АВД-2500/650 это оборудование с большой производительностью, который имеет промышленный интерфейс связи RS-485 Modbus RTU, при помощи которого осуществляется полноценное управление, контроль состояния агрегата и интеграция агрегата во внешнюю систему управления.
✔ Обращайтесь к специалистам АО "Вакууммаш", чтобы купить двухроторный вакуумный агрегат АВД-2500/650 по выгодной цене с гарантией от Российского производителя. При необходимости, агрегат может поставляться: с частотным преобразователем или без частотного преобразователя, стоимость будет зависеть от выбранного варианта исполнения.
Преимущества АВД-2500/650
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Напряжение питания 380В (переменный ток)
- ■ Электродвигатель в умеренном У1 исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1500 ч
Область применения АВД-2500/650
Химическое производство Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
Принцип работы АВД-2500/650
Принцип действия АВД-2500/650, следующий:
Ротора насоса НВД (рис.1) вращаясь, захватывают фиксированный объём газа и перемещают его с входа на выход насоса Рутса в трубопровод переходника, откуда газ откачивается винтовым насосом НВВ (рис. 2) и выбрасывается в выхлопную магистраль. В насосе НВВ винтовая пара (винт ведущий и винт ведомый) вращаются на встречу друг другу с синхронной частотой вращения (рис. 2). Процесс всасывания газа начинается с образования серповидных полостей на входной части винтовой пары, последующим его переносом внутри рабочей камеры (корпуса) насоса. Сжатие происходит из-за уменьшения размеров серповидных полостей. Процесс сжатия заканчивается объединением серповидных полостей в выходной части винтовой пары, откуда происходит нагнетание газа через отверстие в корпусе насоса.
Технические характеристики АВД-2500/650
|
Наименование параметра и размера |
Агрегат АВД-2500/650 без ПЧ* |
Агрегат АВД-2500/650 с ПЧ |
||
| 50 Гц | 60 Гц | 80 Гц | 100 Гц | |
| Быстрота действия при рабочем давлении 30 Па (210-1 мм рт.ст.), м3/ч (л/с) |
2100 ± 106 (583 ± 29) |
2500 ± 125 (695 ± 35) |
3200 ± 160 (889 ± 44) |
3900 ± 195 (1084 ± 54) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: |
6,7х10-1 (5,0х10-3) |
4,0х10-1 (3,0х10-3) |
2,0х10-1 (1,5х10-3) |
6,0х10-2 (4,5х10-4) |
| Вместимость откачиваемого сосуда, м3, не более | 250 | |||
| Масса, кг, не более | 1580 | 1600 | ||
|
Габаритные размеры агрегата, мм, не более – длина – ширина – высота |
1550 720 1270 |
1550 720 1270 |
||
| Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более | 1,0х10-5 (7,5х10-2) | |||
| Частота вращения роторов насоса НВД-2500, об/мин | 3000 | 3600 | 4800 | 6000 |
| Расход охлаждающей воды, л/мин (м3/ч), не более | 15,0 (9,0х10-1) | |||
| Наибольшая температура откачиваемого газа, °С | 50 | |||
| Охлаждение | Водяное | |||
| Количество заливаемой рабочей жидкости, л | 2,40±0,24 | |||
| Присоединительные размеры вход, мм | 250 ISO-K | |||
| Диаметр условного прохода выхлопного патрубка, мм | 63 ISO-K | |||
| Класс защиты |
IP54 |
|||
| Выключатель автоматический, трехполюсной, номинальный ток расцепителя НВД-2500 In, А | 20 | 35 | ||
| Выключатель автоматический, трехполюсной, номинальный ток расцепителя НВВ-650 In, А | 35 | |||
|
Охлаждающая вода: – температура, °С – минимальное давление подачи (нагнетания) (беспрепятственный отвод, отсутствие противодавления), МПа (кг/см2) – максимальное давление подачи (нагнетания), МПа (кг/см2) |
от + 5 до + 35 0,2 (2,0) 0,7 (7,0) |
|||
|
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего воздуха от плюс 10 °С до плюс 50 °С, атмосферном давлении (84,0 .. 106,7) кПа. * – ПЧ – преобразователь частоты. |
||||

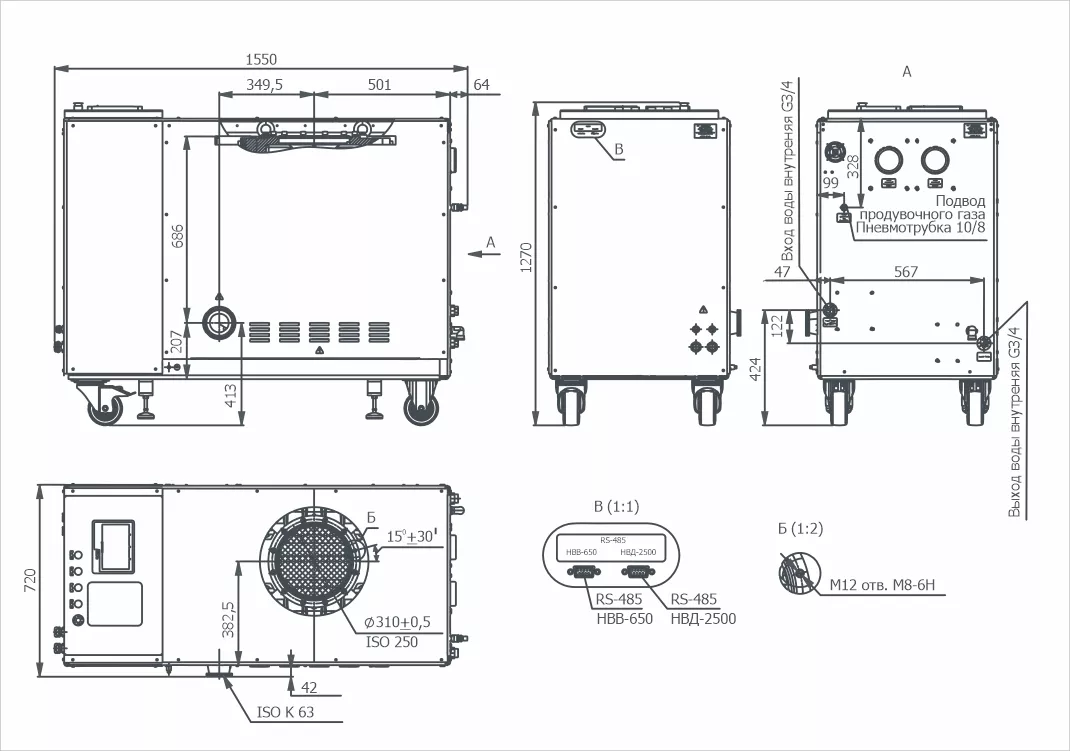

Габаритный чертёж АВД-2500/650
Зависимость быстроты действия на входе в агрегат АВД-2500/650 от входного давления
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
Что означает Степень защиты электродвигателя IP54?
-
Вакуумные затворы
-
Вакуумные клапаны
-
Вакуумметры
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель двухроторного агрегата АВД-2500/650 имеет степень защиты IP54
