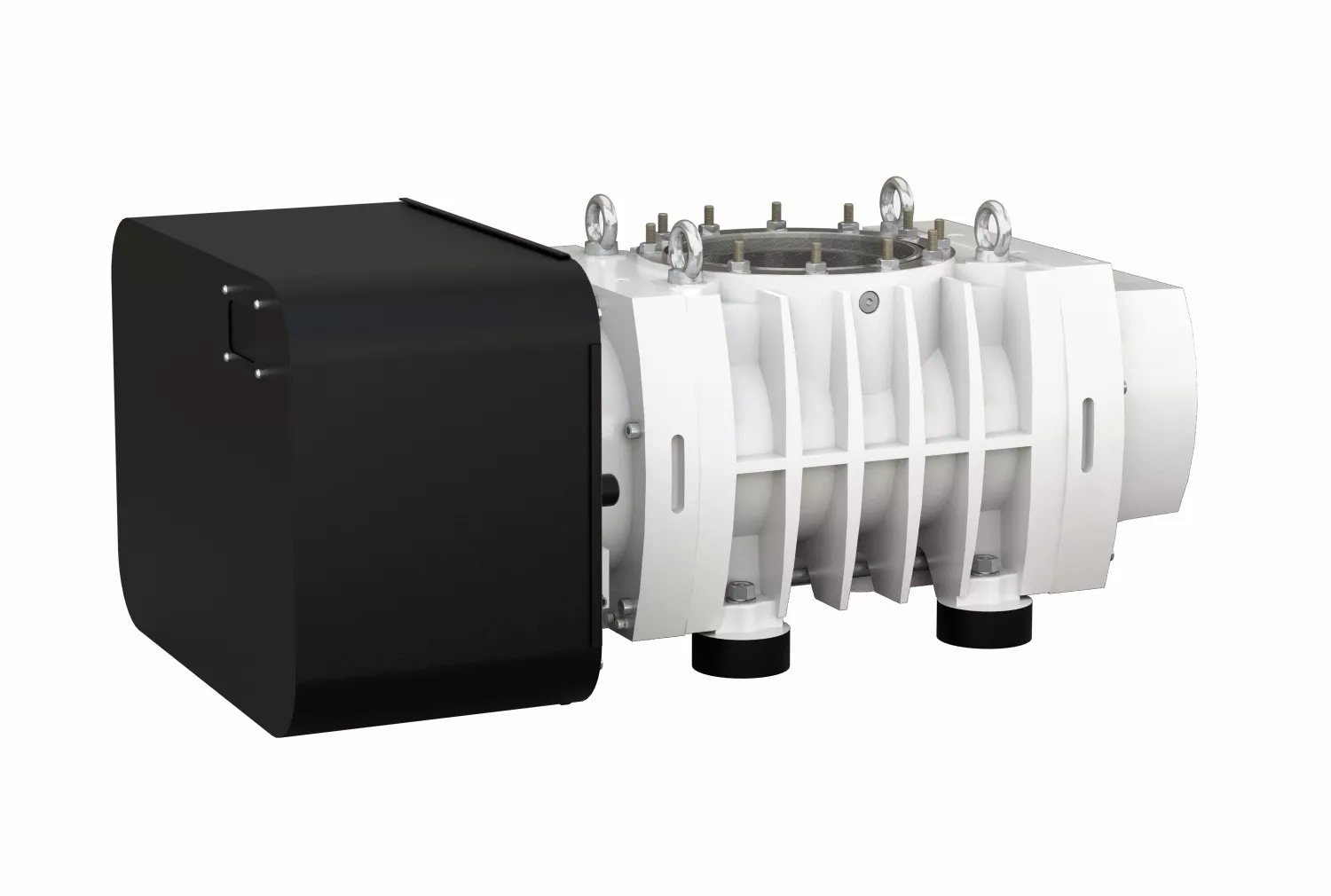

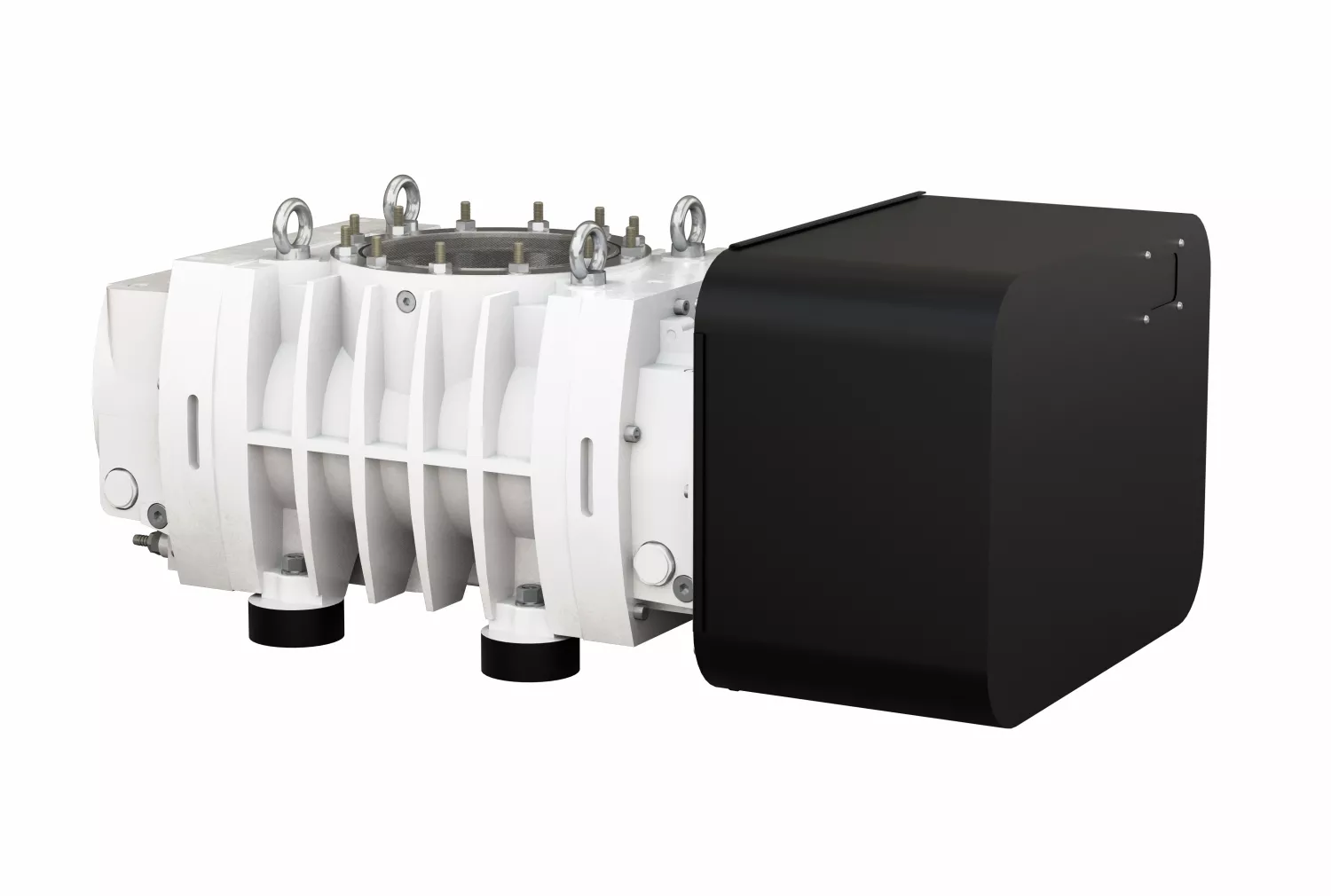

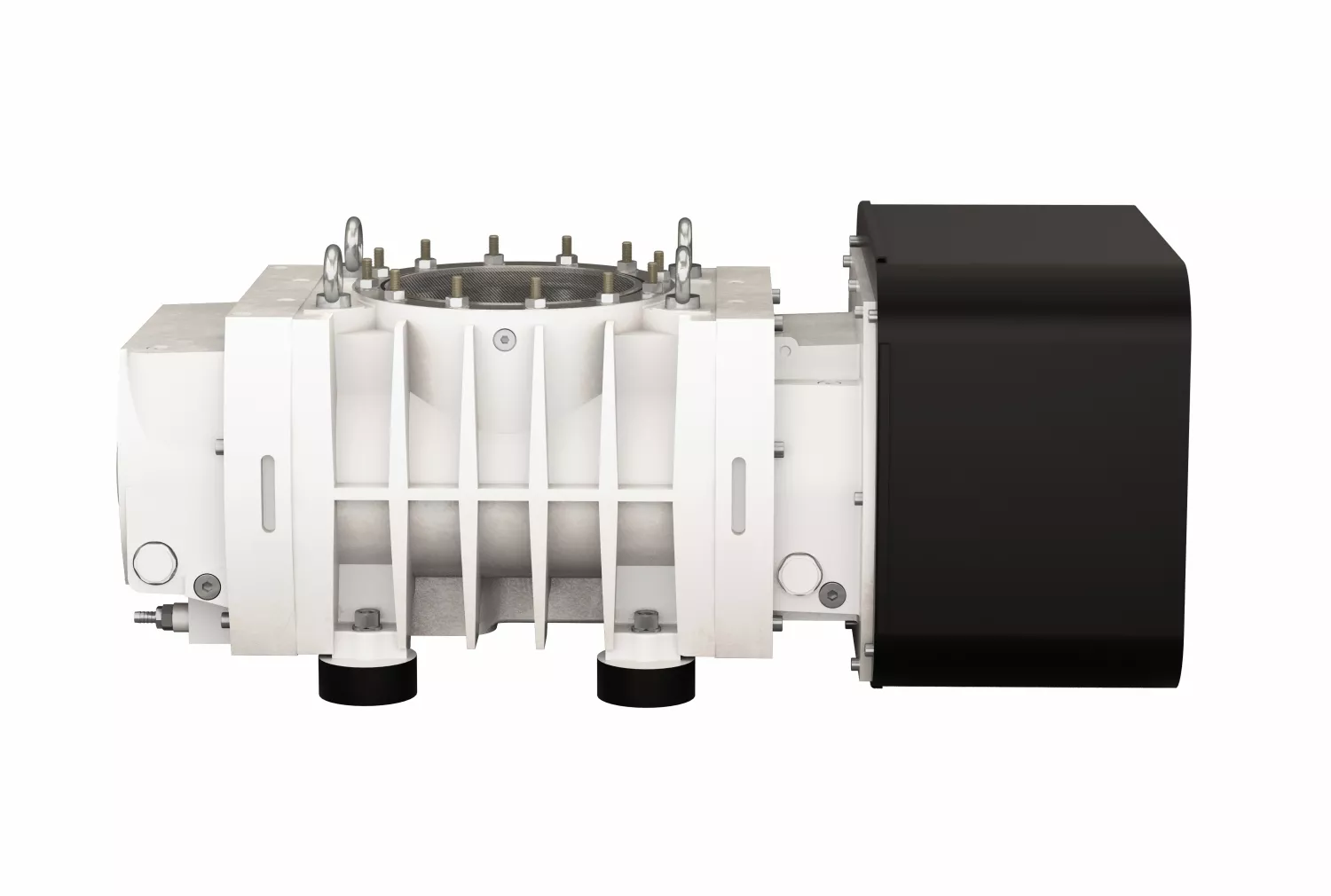

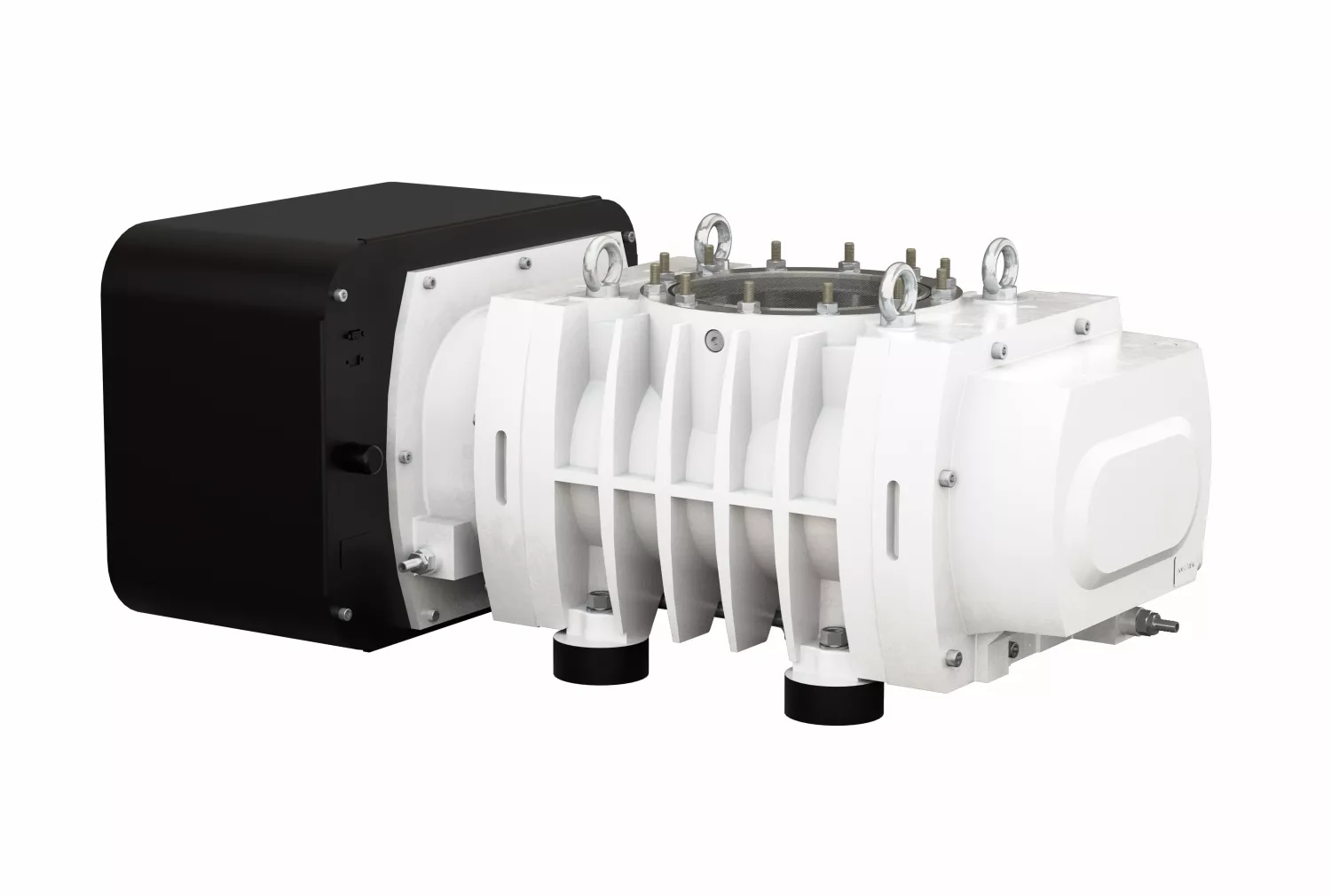

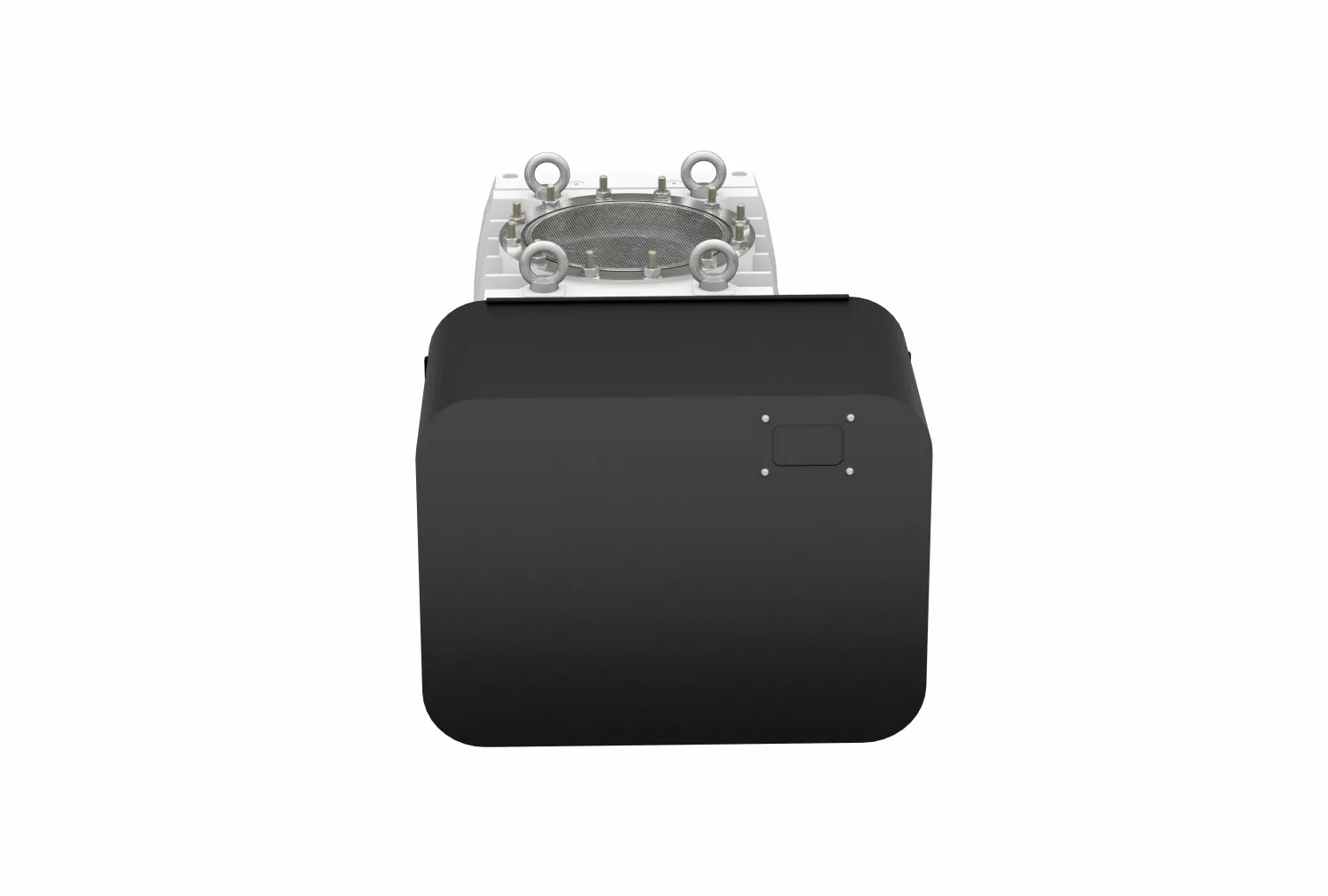

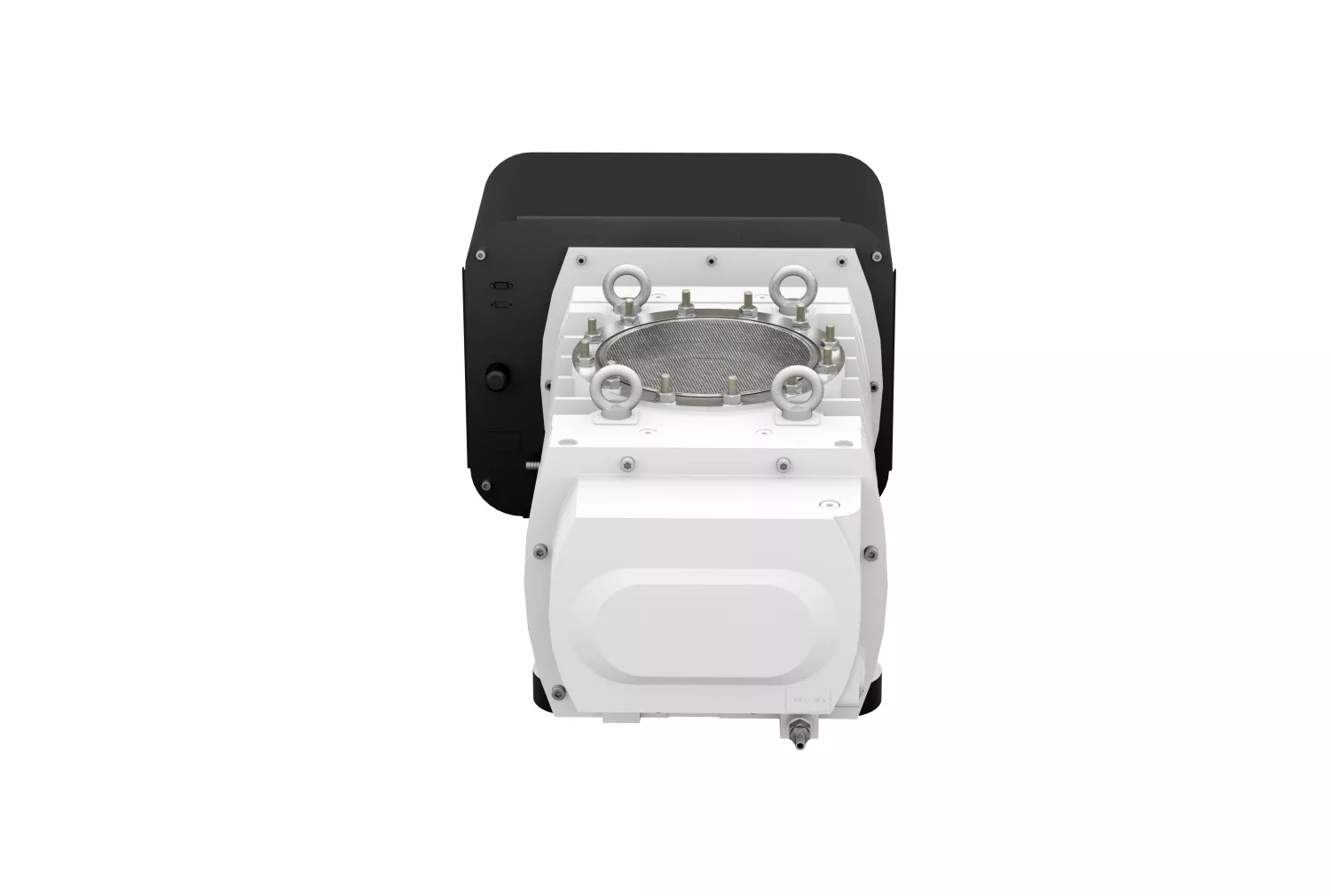

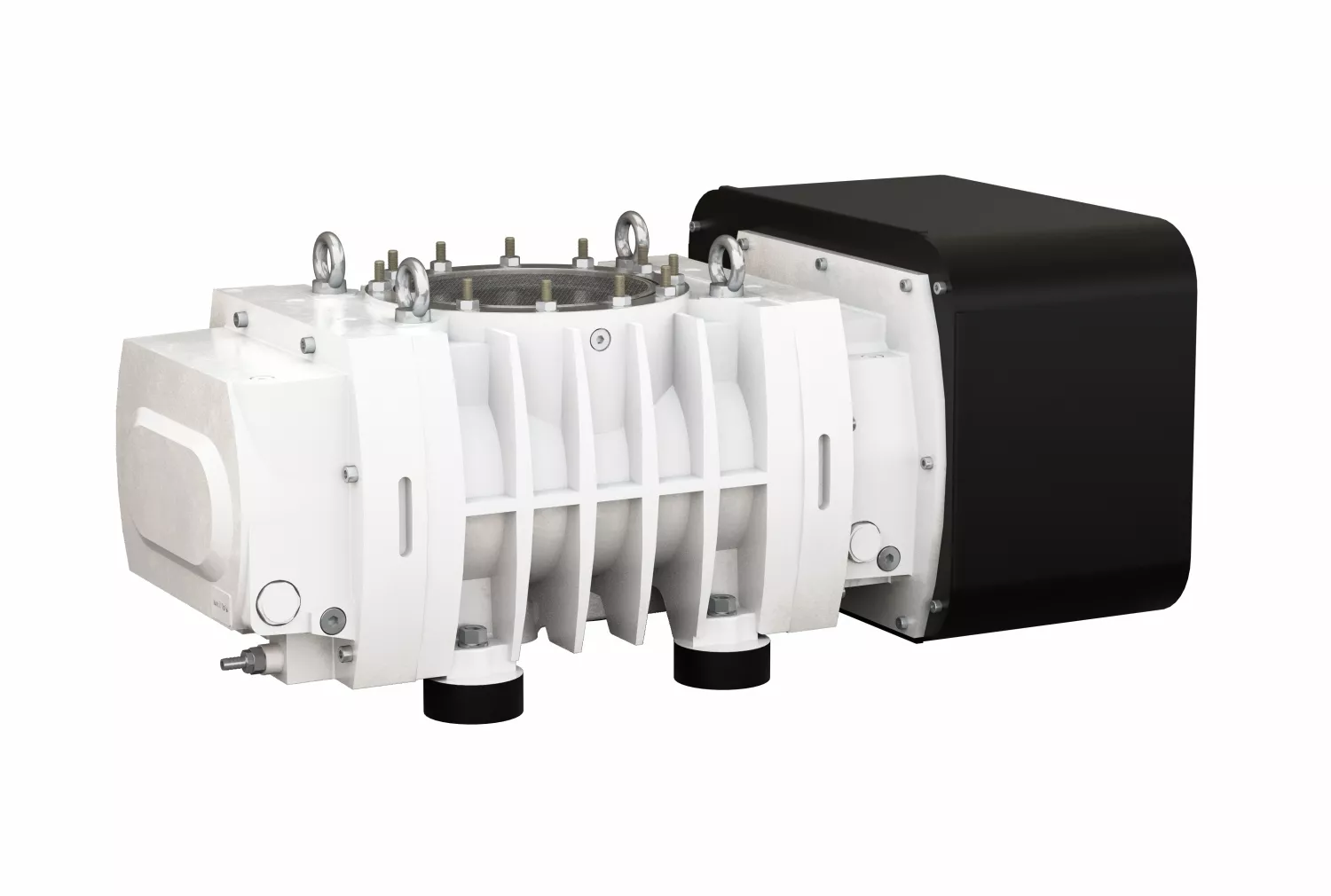

Двухроторный вакуумный насос НВД-2500
- Тип: Двухроторный (Рутс)
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 3900
- Напряжение питания, В: 380
- Электродвигатель, кВт: 15
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- с ПЧ
- без ПЧ
- -
- Умеренное, без степени защиты
- Умеренное, степень защиты IP 54
- -
- Описание
- Характеристики
- Габариты
- Вопросы
- Рекомендуем
-
Насос НВД-2500: описание, преимущества, область применения, характеристики, рекламные материалы
Двухроторный вакуумный насос типа Рутса от бренда Vacma (Вакма) НВД-2500 является мощным и эффективным насосом, предназначен для создания высокого вакуума в различных промышленных и научных областях, быстрота действия при рабочем давлении 30 Па до 3900 м3/ч при 100 Гц, благодаря высокой производительности быстро создаёт вакуум в больших системах и установках. Насос изготавливается из высококачественных материалов, что делает его надёжным и долговечным, обладает высокой устойчивостью к водяному пару, что позволяет использовать его в условиях высокой влажности.
Насос НВД-2500 типа Рутс поставляется в 2ух комплектациях:
- с преобразователем частоты (с ПЧ)
- без преобразователя частоты (без ПЧ)
✔ По отзывам о двухроторном вакуумном насосе типа Рутса НВД-2500 это оборудование является идеальным выбором для установок, с высокой производительности и эффективности при минимальном уровне шума и вибрации в процессе работы
✔ Актуальную цену двухроторного вакуумного насоса типа Рутса НВД-2500 и срок изготовления можно узнать у специалистов АО "Вакууммаш". Купить насос НВД-2500 можно в разных исполненияхПреимущества НВД-2500
✦ Материал исполнения корпуса - чугун
✦ Воздушное охлаждение
✦ Работает только совместно с форвакуумным насосом
✦ Быстрота действия форвакуумного насоса не менее 300 м3/ч
✦ Напряжение питания 380В (переменный ток)
✦ Мощность электродвигателя 15 кВт
✦ Исполнение электродвигателя Умеренное У1, степень защиты IP54
✦ Низкий уровень шума и вибрации
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаОбласть применения НВД-2500
Химическая промышленность Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Вакуумная металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
→ Узнайте на нашем сайте ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ.
Основные параметры НВД-2500
Информация для заказа НВД-2500
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
Вопросы
Что такое Преобразователь частоты?
Показать все вопросыРекомендуем-
Вакуумные затворы
-
Вакуумные клапаны
-
Течеискатели
-
Вакуумметры
-
Фланцевые соединения
Показать все рекомендуемыеУслугиДокументыБуклет на Сухие вакуумные насосы и агрегаты Каталог вакуумного оборудования АО "Вакууммаш" Брошюра на Двухроторные вакуумные насосы НВД Декларация соответствия на насосы вакуумные двухроторные НВД Сертификат соответствия ISO -
- Масляный / Сухой: Сухой
- Быстрота действия, м3/ч: 3900
- Напряжение питания, В: 380
- Электродвигатель, кВт: 15
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Двухроторного вакуумного насоса НВД-2500
Наименование параметра и размера
Значение для
насоса НВД-2500
в базовой комплектации
Значение для насоса НВД-2500
с ПЧ (с частотным преобразователем)
50 Гц 60 Гц 80 Гц 100 Гц Быстрота действия при рабочем давлении 30 Па(2х10-1 мм рт.ст.) м3/ч (л/с) 2100 ± 106
(583 ± 29)2500 ± 125
(695 ± 35)3200 ± 160
(889 ± 44)3900 ± 195
(1084 ± 54)Предельное остаточное давление, не более Па (мм рт.ст.) 6,7х10-1
(5,0х10-3)4,0х10-1
(3,0х10-3)2,0х10-1
(1,5х10-3)6х10-2
(4,5х10-4)Объём откачиваемого сосуда, м3, не более 250 Масса, кг, не более 440 480 Габаритные размеры насоса, мм, не более
- длина
- ширина
- высота1040
470
4701085
595
470Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более 1,0х10-5
(7,5х10-2)Частота вращения, об/мин 3000 3600 4800 6000 Расход охлаждающей воды, л/мин (м3/ч), не более 7,5
(12,5х10-2)Максимально допустимая температура откачиваемого газа, °С 50 Охлаждение Водяное Количество заливаемой рабочей жидкости, л 1,2 Присоединительные размеры вход, мм 250 ISO-K Присоединительные размеры выход, мм 100 ISO-K Класс защиты IP 54 IP 54 Предохранитель, А, автоматический выключатель для использования с ПЧ 20 35 Охлаждающая вода:
- температура, °С
- минимальное давление подачи (нагнетания) (беспрепятственный отвод,
отсутствие противодавления), МПа (кг/см2)
- максимальное давление подвода (нагнетания), МПа (кг/см2)
от + 5 до + 35
0,2 (2,0)
0,7 (7,0)
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего воздуха
от плюс 10 °С до плюс 35 °С, атмосферном давлении (80 .. 105) кПа и использовании форвакуумного насоса, имеющего:
- быстроту действия при давлении 500 Па (4 мм рт.ст.) не менее 630 м3/ч (175 л/с);
- предельное остаточное давление не более 10,0 Па (7,5х10-2 мм рт.ст.);
График зависимости быстроты действия от давления на входе в насос НВД-2500
-

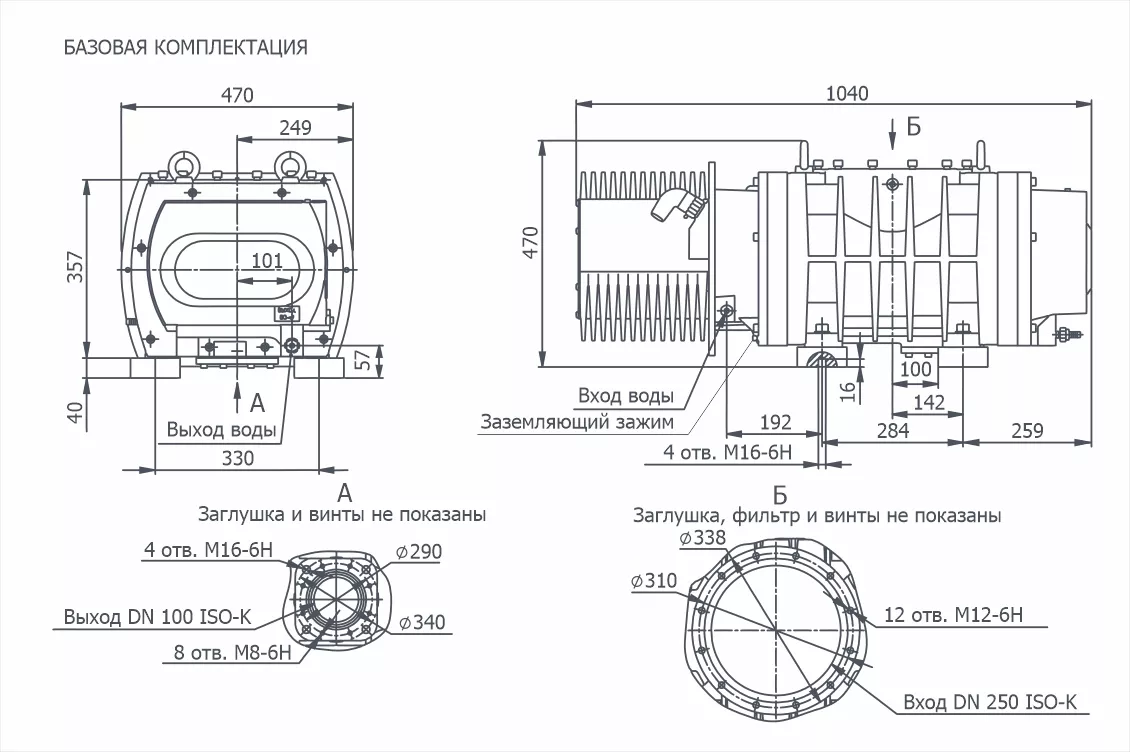

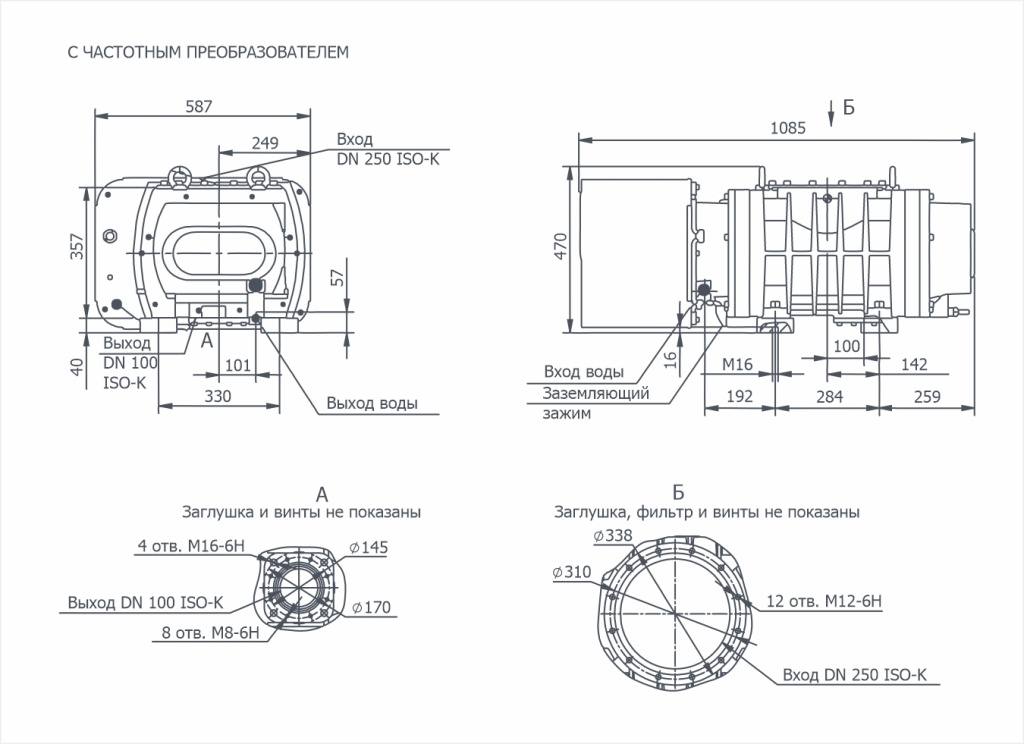

Габаритный чертёж
Двухроторного вакуумного насоса НВД-2500
-
Что такое Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь к двухроторному насосу НВД-2500 можно заказать по желанию.
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель со степенью защиты IP54 к двухроторному насосу НВД-2500 можно заказать по желанию
-
