Фланцевые соединения ISO-KF

  • СОЕДИНЕНИЕ ISO-KF ОБЕСПЕЧИВАЕТ БЫСТРУЮ УСТАНОВКУ И ЗАМЕНУ КОМПОНЕНТОВ В ВАКУУМНЫХ СИСТЕМАХ
  • ВЫСОКОВАКУУМНОЕ ГЕРМЕТИЧНОЕ СОЕДИНЕНИЕ
  • НЕ ТРЕБУЕТСЯ НИКАКИХ ИНСТРУМЕНТОВ


ФИЛЬТР ПО ПАРАМЕТРАМ
Тип
Категория
Уплотнительные кольца ISO-KF
✔ 7 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 20
  • ISO-KF 25
  • ISO-KF 32
  • ISO-KF 40
  • ISO-KF 50
Ультрауплотнительные кольца ISO-KF
✔ Исполнение: Для СВВ соединений
✔ 4 варианта исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 50
  • ISO-KF 10 / 16
  • ISO-KF 20 / 25
  • ISO-KF 32 / 40
Центрирующие кольца ISO-KF в сборе
✔ Исполнение: С уплотнительным кольцом
✔ 14 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 20
  • ISO-KF 25
  • ISO-KF 32
  • ISO-KF 40
  • ISO-KF 50
Материал исполнения
  • Алюминий
  • Нержавеющая сталь
Центрирующие кольца ISO-KF обжимное
✔ Исполнение: С уплотнительным кольцом
✔ 3 варианта исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10 / 16
  • ISO-KF 20 / 25
  • ISO-KF 32 / 40
Центрирующие кольца ISO-KF с металлокерамическим фильтром
✔ Исполнение: С уплотнительным кольцом
✔ 5 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
  • ISO-KF 50
Центрирующие кольца ISO-KF с фильтром тонкой очистки
✔ Исполнение: С уплотнительным кольцом
✔ 5 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
  • ISO-KF 50
Фланцы ISO-KF глухие
✔ Исполнение: Заглушка
✔ 8 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 50
  • ISO-KF 10 / 16
  • ISO-KF 20 / 25
  • ISO-KF 32 / 40
Материал исполнения
  • Алюминий
  • Нержавеющая сталь

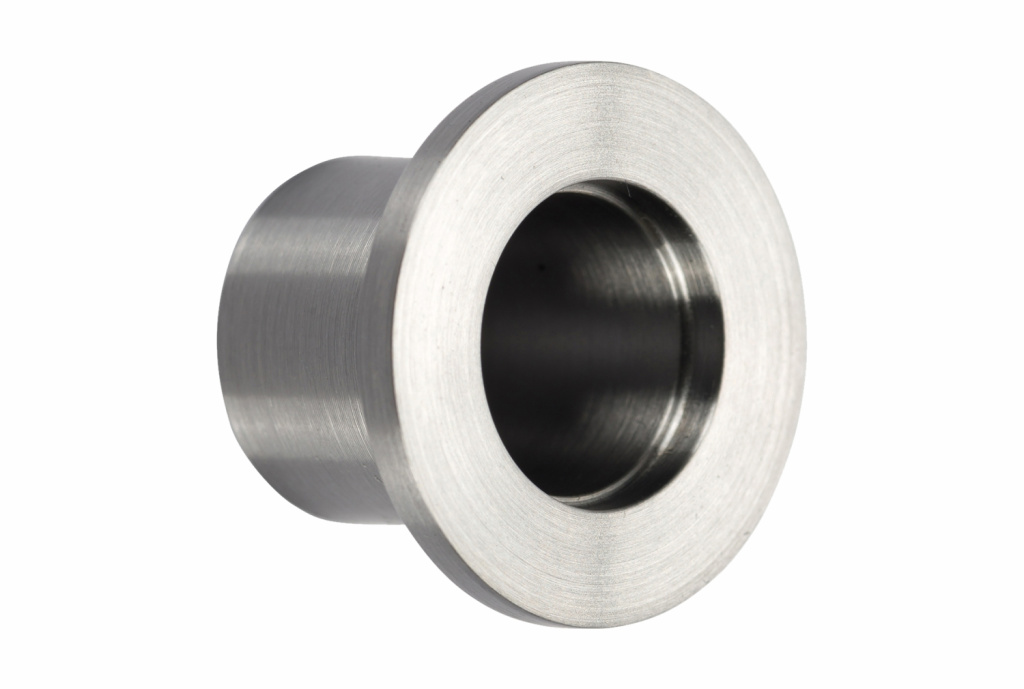

Фланцы ISO-KF с коротким патрубком
✔ Исполнение: Под сварку
✔ 18 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
  • ISO-KF 50
Размер d1, мм
  • 14
  • 16/16
  • 20
  • 28
  • 30/30
  • 44,5
  • 45/45
  • 55/54
  • 57
Материал исполнения
  • Нержавеющая сталь
  • Сталь
Фланцы ISO-KF с длинным патрубком
✔ Исполнение: Под сварку
✔ 18 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
  • ISO-KF 50
Размер d1, мм
  • 14
  • 16/16
  • 20
  • 28
  • 30/30
  • 44,5
  • 45/45
  • 55/54
  • 57
Материал исполнения
  • Нержавеющая сталь
  • Сталь
Патрубки ISO-KF
✔ Исполнение: С 2ух сторон фланцы
✔ 6 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
Материал исполнения
  • Алюминий
  • Нержавеющая сталь
Адапторы ISO-KF / ISO-K
✔ Исполнение: Цилиндрическое
✔ 3 варианта исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • DN 40 ISO-KF / DN1 100 ISO-K
  • DN 40 ISO-KF / DN1 63 ISO-K
  • DN 50 ISO-KF / DN1 63 ISO-K
Адаптеры ISO-KF / ISO-CF
✔ Исполнение: Цилиндрическое
✔ 6 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • DN 16 ISO-KF / DN1 16 ISO-CF
  • DN 16 ISO-KF / DN1 40 ISO-CF
  • DN 25 ISO-KF / DN1 16 ISO-CF
  • DN 25 ISO-KF / DN1 40 ISO-CF
  • DN 40 ISO-KF / DN1 40 ISO-CF
  • DN 40 ISO-KF / DN1 63 ISO-CF
Адаптеры ISO-KF с резьбой
✔ Исполнение: На внешнюю трубную резьбу
✔ 6 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 10
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
Размер L, мм
  • 26
  • 35
  • 42
  • -
Штуцеры ISO-KF с наконечником
✔ Исполнение: Под резиновые шланги
✔ 3 варианта исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
Уголки ISO-KF сварные
✔ Исполнение: Под 90 градусов
✔ 5 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-KF 16
  • ISO-KF 25
  • ISO-KF 40
  • ISO-KF 50
Размер d1, мм
  • 16
  • 15
  • -
1 2






      Фланцевые соединения ISO-KF

Фланцевые соединения ISO-KF: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-KF обеспечивают быструю установку и замену компонентов в вакуумных системах. Это удобная универсальная система соединительных элементов, позволяющая быстро собирать и разбирать вакуумные трубопроводы. Важное достоинство это типа соединений состоит в том, что узел можно многократно разъединять и соединять вручную, без использования специального инструмента. Высоковакуумные герметичные соединения ISO-KF могут быть выполнены без использования инструментов простыми поворотом барашковой гайки зажимного кольца.

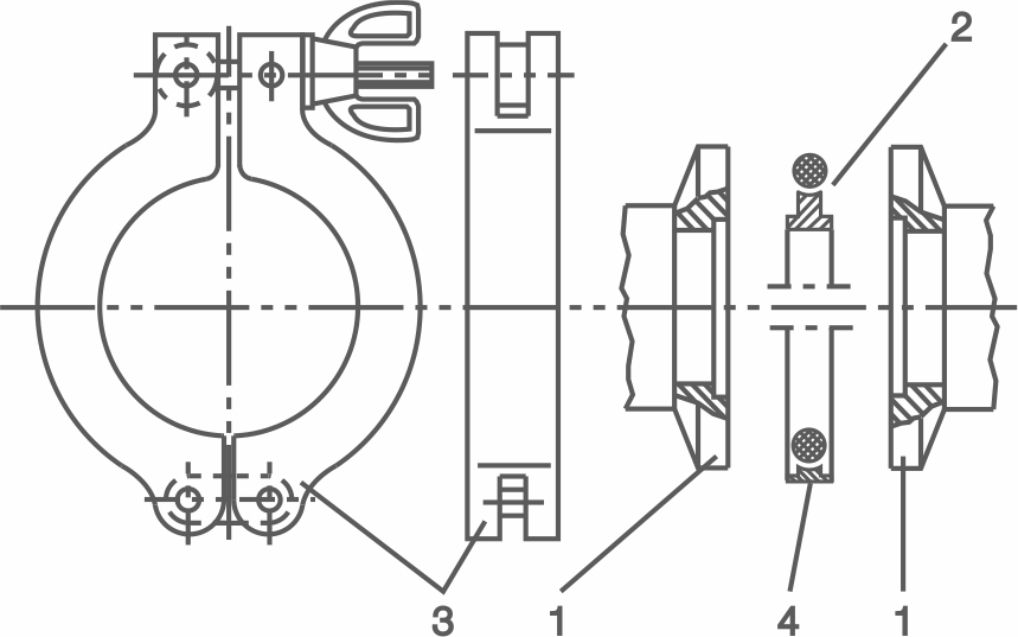

Фланцевое соединение ISO-KF

1 - Фланец


2 - Центрирующее кольцо с уплотнительным кольцом


3 - Зажимное кольцо (хомут)


4 - Наружное центрирующее кольцо с уплотнительным кольцом





Способы соединения фланцев ISO-KF

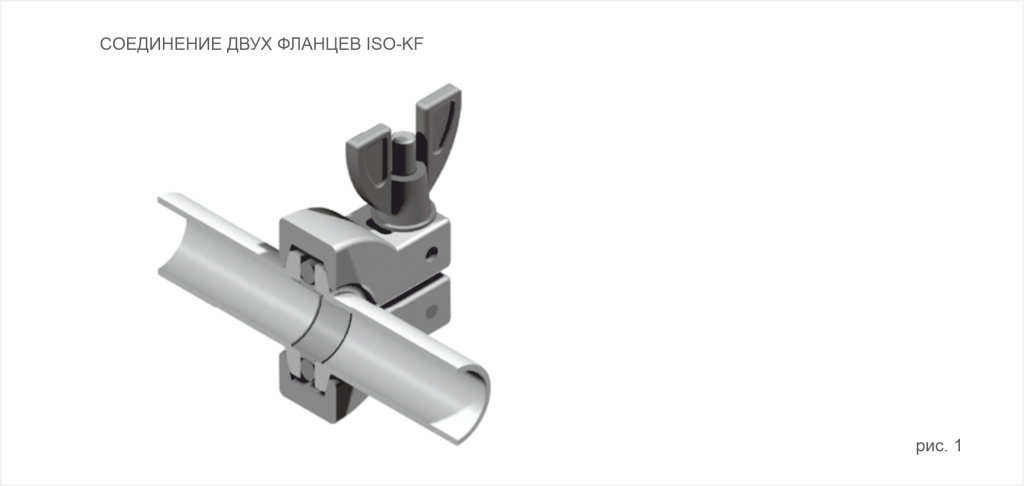

  • Соединение двух фланцев ISO-KF (рис.1)
    При соединении двух фланцев ISO-KF сжатие расположенного между ними уплотнительного кольца достигается за счёт шарнирных хомутов, обеспечивающих равномерное усилие на внешние стороны фланцев ISO-KF.


    Вариант соединения ISO-KF

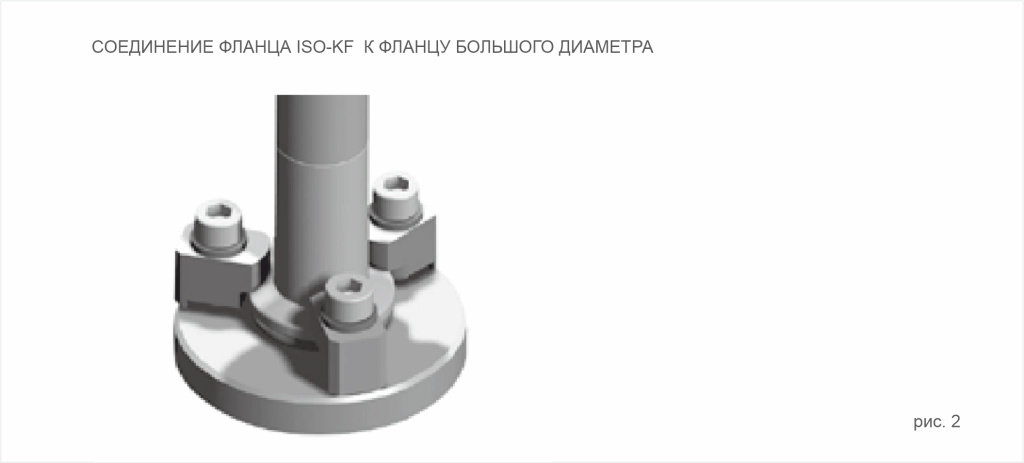

  • Соединение фланца ISO-KF к фланцу большого диаметра (рис.2)
    Для присоединения фланца ISO-KF к фланцам большего диаметра используются когтевые зажимы (струбцины), обеспечивающие давление на внешние стороны фланцев ISO-KF, за счёт прижимных болтов зажимов, которые заворачиваются в глухие отверстия фланца большого диаметра.


    Вариант соединения ISO-KF



Преимущества соединений ISO-KF

  • ■   Подходит для давления до 10-7 мбар
  • ■   Подходит для давления до 2,5 бар с внутренним центрирующим кольцом, зажимным кольцом/быстрозажимным кольцом
  • ■   Подходит для давления до 5 бар с наружным кольцом, ультра уплотнительное кольцо и зажимное кольцо из 3 частей
  • ■   Быстрый, безопасный и надёжный
  • ■   Не требуется никаких инструментов
  • ■   Легко разбирается и моется




Использование соединений ISO-KF

Фланцевые соединения типа ISO-KF используются во всех видах вакуумного оборудования и во всех отраслях, где это оборудования применяется. Наиболее целесообразно использовать эти соединения в случаях, когда требуется частая сборка и разборка системы, в частности:

  • ■    В системах, нуждающихся в частой очистке или замене компонентов
  • ■    В вакуумных системах малого размера
  • ■    В экспериментальных системах в научно-исследовательских лабораториях
  • ■    В учебных лабораториях
  • ■    В трубопроводах предварительной откачки и форвакуумной откачки больших вакуумных систем







СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ КУПИТЬ КОМПЛЕКСНОЕ РЕШЕНИЕ

Специалисты АО «вакууммаш» предлагают вам комплексное решение. Подберут под ваши задачи: вакуумное оборудование, вакуумную арматуру и фланцевые соединения, окажут необходимую техническую поддержку. На нашем сайте можно Ознакомиться с каталогом на вакуумное оборудование
