Пневматический вакуумный затвор ЗВпП-320
Пневматический вакуумный затвор ЗВпП-320
Шиберный вид затвора
Материал корпуса из нержавеющей стали
2 позиции контроля (открыть/закрыть)
Вид уплотнения Витон (фторкаучук)
Тип входного фланца ISO-F
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
- Вид: Шиберный
- Тип: Пневматический
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 320
- Проводимость, м3/с: 35
- Время открывания/закрывания, с: 10
- Тип входного фланца: ISO-F
- Страна: Россия
Напряжение питания
24В (постоянный/переменный ток)
- 24В (постоянный/переменный ток)
- 220В (переменный ток, +/-10В)
- 380В (переменный ток)
- -
1 500 руб.
Добавить в сравнение
Распечатать страницу
-
+
шт
УЗНАТЬ ЦЕНУ
Есть в наличии
Шиберный вид затвора
Материал корпуса из нержавеющей стали
2 позиции контроля (открыть/закрыть)
Вид уплотнения Витон (фторкаучук)
Тип входного фланца ISO-F
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
- Описание
- Характеристики
- Габариты
-
Описание
Затвор вакуумный с пневмоприводом ЗВпП-320 с условными проходами 320 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10-6до 1,07·105Па (от 0,75·10–8до 800 мм рт.ст.). Затвор ЗВпП-320 изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы. Температура рабочей среды от плюс 1 ˚С до плюс 40 ˚С. Затвор вакуумный с пневмоприводом не предназначен для использования на пожаро-взрывоопасных производствах. Затвор-ЗВпП-320 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг. Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной. Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%
Пневматического вакуумного затвора ЗВпП-320Преимущества
✦ Материал корпуса из нержавеющей стали
Пневматического вакуумного затвора ЗВпП-320
✦ Двух позиционное управление затвора (открыто/закрыто)
✦ Время открывания/закрывания затвора 10c
✦ Тип входного фланца ISO-F
✦ Вид уплотнения Витон (фторкаучук)
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаОсновные параметры
Пневматического вакуумного затвора ЗВпП-320
Информация для заказа
Пневматического вакуумного затвора ЗВпП-320
-
- Вид: Шиберный
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 320
- Проводимость, м3/с: 35
- Время открывания/закрывания, с: 10
- Тип входного фланца: ISO-F
- Страна: Россия
Технические характеристики
Пневматического вакуумного затвора ЗВпП-320
Наименование параметра
Значение для
затвора ЗВпП-320
Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 35 Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более 5,6х10-4 (4,2х10-3) Время открывания (закрывания) затвора от пневмопривода, с, не более 10 Диапазон рабочих давлений, Па (мм рт.ст.) от 1х10-6 до 1,07х105
(от 0,75х10-8 до 800)Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более 1,07х105 (800) Допустимый перепад давлений при открывании заслонки, Па (мм рт.ст.), не более 1,3х103 (10) Габаритные размеры, мм, не более 1269,5х295х444 Масса, кг, не более 66 -

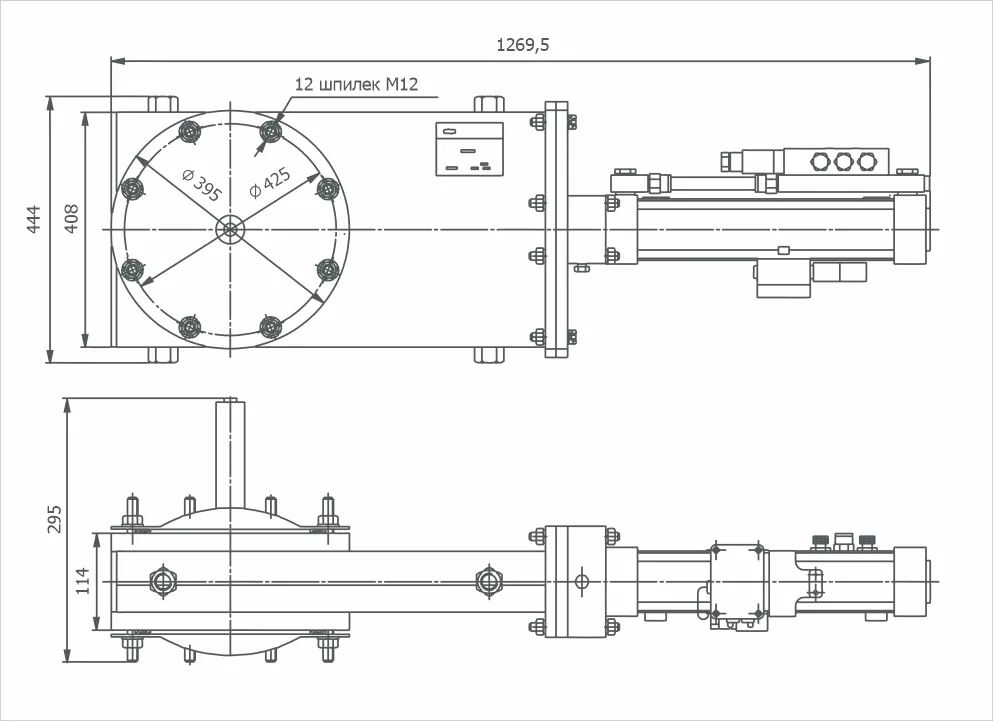

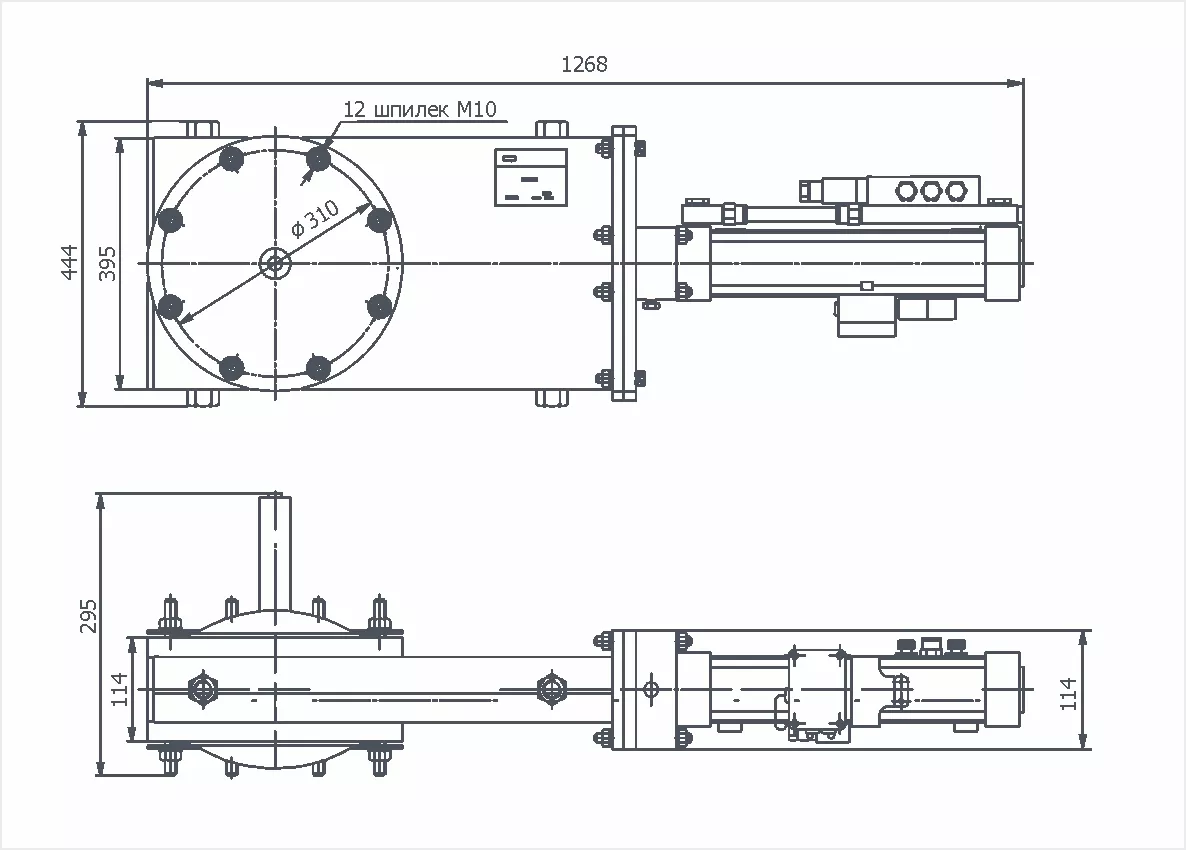

Габаритный чертёж
Пневматического вакуумного затвора ЗВпП-320
