Пневматический вакуумный затвор ЗВпП-200
- Вид: Шиберный
- Тип: Пневматический
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 7
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 200
- Проводимость, м3/с: 9,7
- Тип входного фланца: ISO-F
- 12 В (постоянный ток)
- 24 В (постоянный ток)
- 230 В (переменный ток)
- -
Пневматический затвор ЗВпП-200: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Затвор вакуумный с пневмоприводом ЗВпП-200 с условными проходами 200 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10-6до 1,07·105Па (от 0,75·10–8до 800 мм рт.ст.). Рабочая среда – воздух и неагрессивные газы. Температура рабочей среды от плюс 1 ˚С до плюс 40 ˚С. Затвор вакуумный с пневмоприводом не предназначен для использования на пожаро-взрывоопасных производствах. Затвор-ЗВпП-200 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг. Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной. Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%. Установка пневматического вакуумного затвора ЗВпП-200 совместима с вакуумными насосами других производителей.
Напряжение питания
-
- 12 В (постоянный ток)
- 24 В (постоянный ток)
- 230 В (переменный ток)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЗВпП-200
- ■ Материал корпуса из нержавеющей стали
- ■ Вид уплотнения NBR (нитрильный каучук)
- ■ Двух позиционное управление затвора (открыто/закрыто)
- ■ Время открывания/закрывания затвора 7c
- ■ Тип входного фланца ISO-F
- ■ Затвор Нормально-закрытый (работает как предохранитель)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 4500 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики ЗВпП-200
|
Наименование параметра |
Значение для затвора ЗВпП-200 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 9,7 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 5,6х10-4 (4,2х10-3) |
| Время открывания (закрывания) затвора от пневмопривода, с, не более | 7 |
| Диапазон рабочих давлений, Па (мм рт.ст.) |
от 1х10-6 до 1,07х105 (от 0,75х10-8 до 800) |
| Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки, Па (мм рт.ст.), не более | 1,3х103 (10) |
| Габаритные размеры, мм, не более | 900х253х318 |
| Масса, кг, не более | 40 |

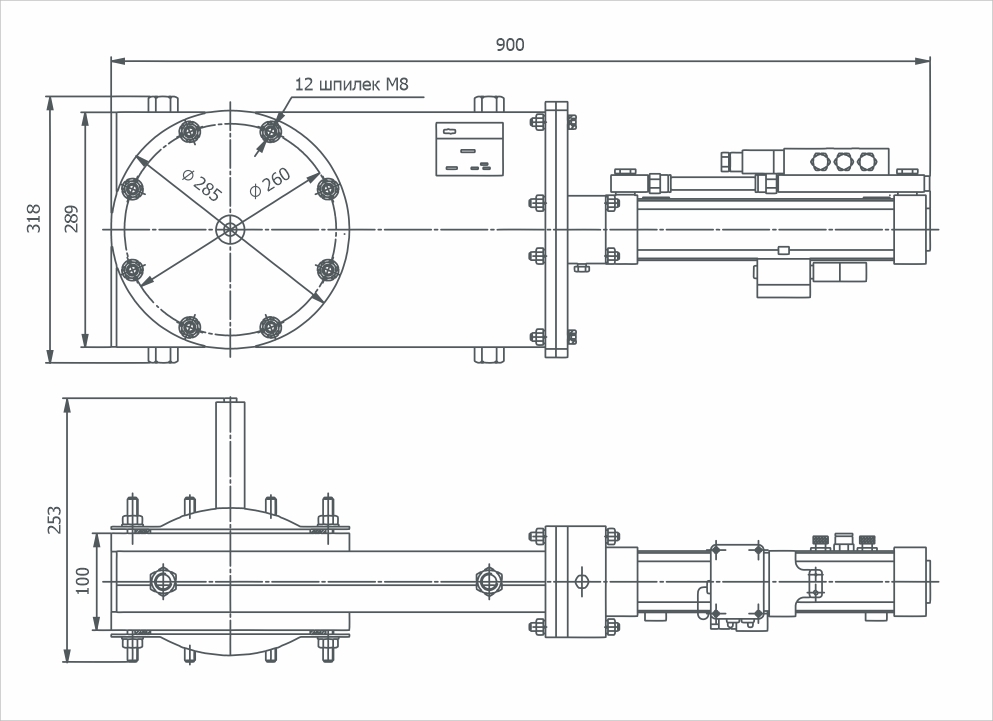

Габаритный чертёж ЗВпП-200
