Пневматический вакуумный затвор ЗВпП-160
- Вид: Шиберный
- Тип: Пневматический
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 6
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 160
- Проводимость, м3/с: 5,4
- Тип входного фланца: ISO-F
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
Пневматический затвор ЗВпП-160: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Затвор вакуумный с пневмоприводом ЗВпП-160 с условными проходами 160 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1х10-6до 1,07х105Па (от 0,75х10-8до 800 мм рт.ст.) Рабочая среда – воздух и неагрессивные газы. Температура рабочей среды от плюс 1 ˚С до плюс 40 ˚С. Затвор вакуумный с пневмоприводом не предназначен для использования на пожаро-взрывоопасных производствах. Затвор вакуумный пневматический ЗВпП-160 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг. Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной. Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%
Установка ЗВпП-160 совместима с вакуумным насосом
-
Бустерный вакуумный насос 2НВБМ-160/1000
(фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
-
Вакуумный насос других производителей
Напряжение питания
-
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЗВпП-160
- ■ Материал корпуса из нержавеющей стали
- ■ Двух позиционное управление затвора (открыто/закрыто)
- ■ Время открывания/закрывания затвора 6c
- ■ Тип входного фланца ISO-F
- ■ Вид уплотнения Витон (фторкаучук)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 4500 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики ЗВпП-160
|
Наименование параметра |
Значение для затвора ЗВпП-160 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 5,4 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 5,6х10-4 (4,2х10-3) |
| Время открывания (закрывания) затвора от пневмопривода, с, не более | 6 |
| Диапазон рабочих давлений, Па (мм рт.ст.) |
от 1х10-6 до 1,07х105 (от 0,75х10-8 до 800) |
| Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки, Па (мм рт.ст.), не более | 1,3х103 (10) |
| Габаритные размеры, мм, не более | 773,5х249х252 |
| Масса, кг, не более | 26 |

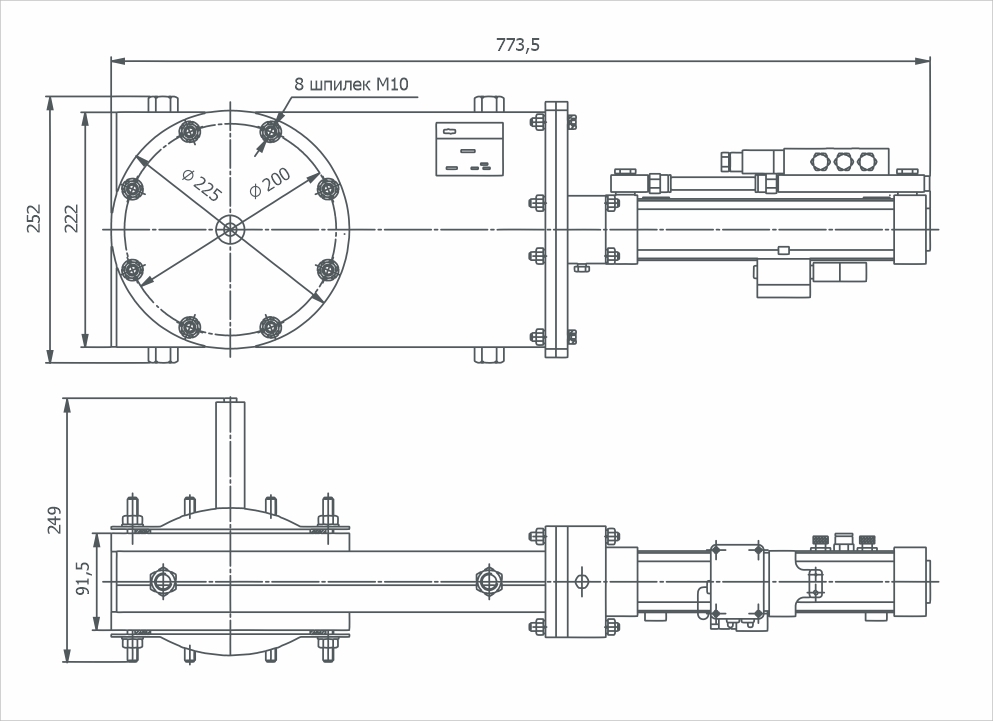

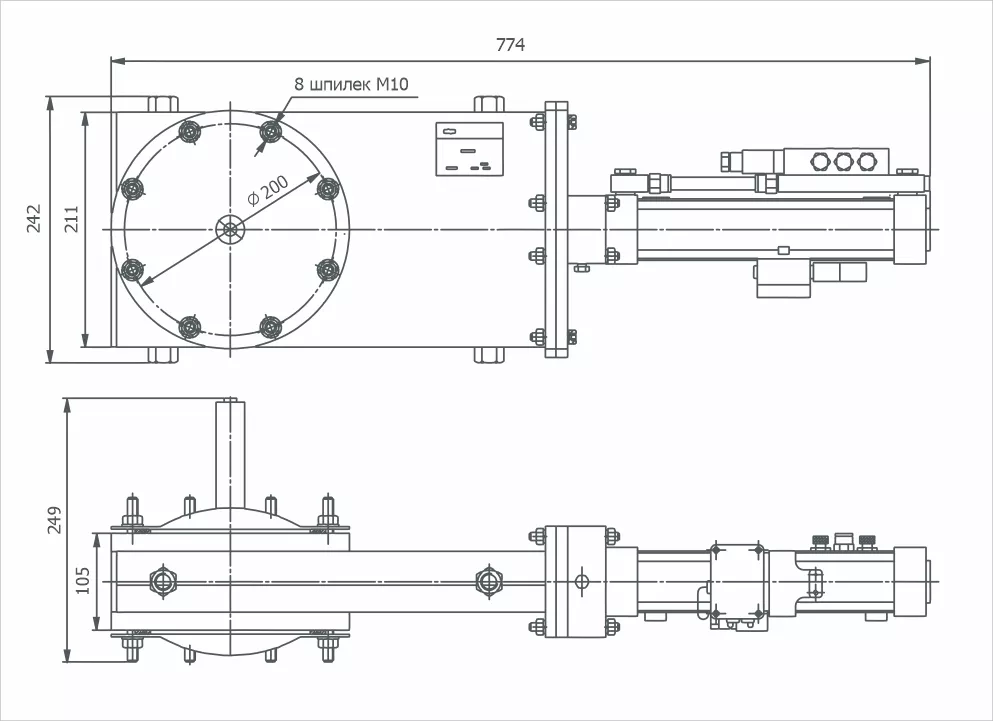

Габаритный чертёж ЗВпП-160
