Двухроторный вакуумный насос НВД-4400
- Тип: Двухроторный (Рутс)
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 4800
- Напряжение питания, В: 380
- Электродвигатель, кВт: 11
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0103-06V9101100
- Описание
- Характеристики
- Габариты
- Вопросы
-
Насос НВД-4400: описание, преимущества, область применения, характеристики, рекламные материалы
Двухроторный вакуумный насос типа Рутса от бренда Vacma (Вакма) НВД-4400 является мощным и эффективным насосом, предназначен для создания высокого вакуума в различных промышленных и научных областях, быстрота действия при рабочем давлении 30 Па до 4800 м3/ч, благодаря высокой производительности быстро создаёт вакуум в больших системах и установках. Насос изготавливается из высококачественных материалов, что делает его надёжным и долговечным, обладает высокой устойчивостью к водяному пару, что позволяет использовать его в условиях высокой влажности.
К насосу НВД-4400 типа Рутс дополнительно можно приобрести преобразователь частоты (ПЧ). Преобразователь частоты заменяет перепускной клапан и даёт насосу ряд преимуществ:
✔ Возможность работы насоса с атмосферного давления
✔ Оптимизация потребляемой электроэнергии
✔ Защита насоса от перегрева (высокая эксплуатационная надежность)
✔ Возможность использования данных насосов в системах с короткими и частыми циклами откачки
✔ Прирост быстроты действия на 10%
✔ Возможность изменения рабочей частоты вращения в диапазоне от 50 до 80 Гц. Что в свою очередь дает возможность повышения производительности от 3300 м3/ч до 4800 м3/ч
✔ Имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU и по средствам сухих контактов, через разъём Db-9 расположенный на кожухе насоса
✔ По отзывам о двухроторном вакуумном насосе типа Рутса НВД-4400 это оборудование является идеальным выбором для установок, с высокой производительности и эффективности при минимальном уровне шума и вибрации в процессе работы
✔ Актуальную цену двухроторного вакуумного насоса типа Рутса НВД-4400 и срок изготовления можно узнать у специалистов АО "Вакууммаш".Преимущества НВД-4400
✦ Стабильность работы
✦ Простота и эффективность конструкции
✦ Высокие показатели производительности
✦ Сухая бесконтактная работа
✦ Высокая устойчивость к водяному пару
✦ Низкий уровень шума и вибрации
✦ Воздушное охлаждение
✦ Материал исполнения корпуса - чугун
✦ Работает только совместно с форвакуумным насосом
✦ Быстрота действия форвакуумного насоса не менее 630 м3/ч
✦ Встроенный электродвигатель
✦ Мощность электродвигателя 11 кВт, без степени защиты
✦ Напряжение питания 380В (переменный ток)
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаОбласть применения НВД-4400
Химическая промышленность Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Вакуумная металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
→ Узнайте на нашем сайте ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ.
Основные параметры НВД-4400
Информация для заказа НВД-4400
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
ДокументыКаталог вакуумного оборудования АО "Вакууммаш" Буклет на Сухие вакуумные насосы и агрегаты Брошюра на Двухроторные вакуумные насосы НВД Декларация соответствия на насосы вакуумные двухроторные НВД Сертификат соответствия ISOВопросы
Что такое Преобразователь частоты?
Показать все вопросы -
- Масляный / Сухой: Сухой
- Быстрота действия, м3/ч: 4800
- Напряжение питания, В: 380
- Электродвигатель, кВт: 11
- Страна / Производитель: Россия / Вакууммаш (Вакма)
-
Вопросы:
Что такое Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь к двухроторному насосу НВД-4400 можно заказать по желанию связавшись со специалистами по телефону или отправить запрос по почте.
Технические характеристики
Двухроторного вакуумного насоса НВД-4400
Наименование параметра и размера
Значение для насоса НВД-4400
50 Гц*
60 Гц*
80 Гц*
Быстрота действия при рабочем давлении
30 Па (2х10-1 мм рт.ст.)** м3/ч (л/с)3300 ± 165 (916 ± 45) 3900 ± 195 (1083 ± 54) 4800 ± 240 (1333 ± 66) Быстрота действия с НВД-2500 при давлении
30 Па (2х10-1 мм рт.ст.)*** м3/ч (л/с)3700 ± 185
(1027 ± 51)4400 ± 220
(1222 ± 61)5800 ± 290
(1611 ± 80)Предельное остаточное давление, Па (мм рт.ст.), не более 6,7х10-1(5,0х10-3) 4,0х10-1(3,0х10-3) 2,0х10-1(1,5х10-3) Масса, кг, не более 590 Габаритные размеры (д / ш / в), мм, не более: 1200/ 550 /560 Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более 1,0х10-5 (7,5х10-2) Номинальная частота вращения роторов, об/мин 3000 3600 4800 Температура откачиваемой среды, не более, °С 40 Количество заливаемой рабочей жидкости, л 2 Присоединительные размеры вход, мм 250 ISO-K Присоединительные размеры выход, мм 160 ISO-K Напряжение питания, В 380 Номинальная мощность электродвигателя, кВт 11 Класс защиты IP 54 Выключатель автоматический, трехполюсной,
номинальный ток расцепителя In, А20 35 35 Охлаждение водяное Охлаждающая вода:
– температура, °С
– расход охлаждающей воды, л/мин (м3/ч),
не более
– давление подачи (избыточное), МПа (бар)
(необходимо обеспечить беспрепятственный
отвод воды и отсутствие противодавления).
от +5 до +35
7,5 (0,45)
от 0,2 до 0,7 (от 2 до 7)Уровень шума при работе на предельном
остаточном давлении, не более, дБ А
72ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающей
среды от плюс 10 °С до плюс 35 °С (от 283 К до 308 К), атмосферном давлении от 84,0 до 106,7 кПа
(от 630 до 800 мм рт.ст.).
* Частота тока, установленная на ПЧ, обеспечиваемом потребителем. Для насосов без ПЧ значения
параметров такие же как для 50 Гц.
** При использовании форвакуумного насоса, имеющего:
- быстроту действия при давлении 500 Па (4 мм рт.ст.) не менее 630 м3/ч (175 л/с);
- предельное остаточное давление не более 10,0 Па (7,5·10-2 мм рт.ст.).
*** При использовании агрегата на базе насоса НВД-2500 в качестве форвакуумного.
График зависимости быстроты действия от давления на входе в насос НВД-4400
-

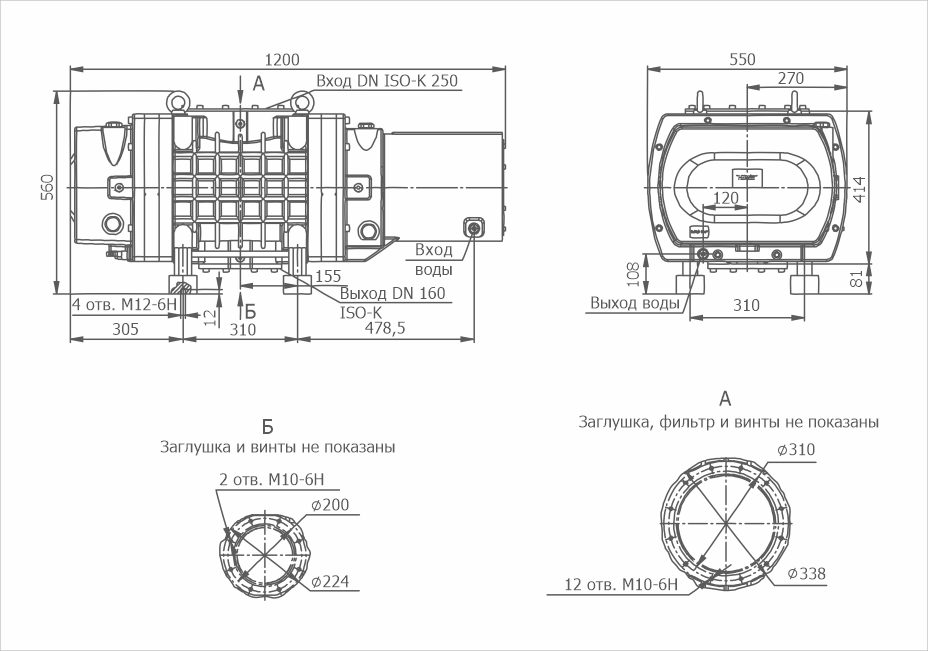

Габаритный чертёж
Двухроторного вакуумного насоса НВД-4400
-
Что такое Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь к двухроторному насосу НВД-4400 можно заказать по желанию связавшись со специалистами по телефону или отправить запрос по почте.
