Винтовой вакуумный насос НВВ-1200
.webp "Купить в АО Вакууммаш ✓ Винтовой вакуумный насос НВВ-1200 ✦ узнать цены и отзывы в каталоге")
- Тип: Винтовой
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 1200
- Напряжение питания, В: 380
- Электродвигатель, кВт: 30
- Исполнение: в корпусе
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0109-03V9161111
Винтовой насос НВВ-1200: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Винтовой вакуумный насос НВВ-1200 от бренда VACMA надёжное и эффективное оборудование для создания вакуума с высокой производительностью в различных отраслях промышленности, отличается высоким качеством изготовления, быстрота действия при рабочем давлении 500 Па 1200 куб.м/ч. Безмасляный (сухой) форвакуумный насос НВВ-1200 имеет низкий уровень шума и вибрации, что делает его удобным в использовании. Подвижная и регулирующая опора позволяет перемещать насос на производстве без крана и устанавливать на неровный пол.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о винтовом вакуумном насосе НВВ-1200 благодаря особенной конструкции роторного механизма, насос невосприимчив к загрязнениям и может использоваться в очень "грязных" промышленных технологических процессах, такие как вакуумная металлургия.
✔ Чтобы узнать цену винтового вакуумного насоса НВВ-1200 и купить с гарантией от Российского производителя достаточно отправить заявку через сайт
Преимущества НВВ-1200
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Четыре датчика температуры для защиты агрегата
- ■ Устройство для контроля и защиты агрегата. Система управления
- ■ Возможность подключения к интерфейсу связи RS-485 Modbus RTU
- ■ Водяное охлаждение
- ■ Материал исполнения корпуса - чугун
- ■ Напряжение питания 380В (переменный ток)
- ■ Электродвигатель не более 30кВт, в умеренном У1 исполнении, степень защиты IP 54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВВ-1200
Химическая промышленность Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системыВакуумная металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
Технические характеристики НВВ-1200
|
Наименование параметра и размера |
Значение для насоса НВВ-1200 |
| Быстрота действия при рабочем давлении 500 Па (4 мм рт.ст.), м3/ч (л/с) | 1200 ± 120 (333 ± 33 |
|
Предельное остаточное давление, Па (мм рт.ст.), не более: а) полное без продувочного газа или с продувкой уплотнений со стороны выхлопа; б) с продувкой ротора; в) с продувкой уплотнений со стороны всасывания |
1 (0,008)* 10 (0,075)* 250 (1,900)* |
| Наибольшее рабочее давление (атмосферное), кПа (мм рт.ст.), не более | 106,7 (800) |
| Наибольшее допустимое избыточное давление в выхлопной линии, не более, кПа (мм рт.ст.) | 20,0 (150) |
| Наибольшее давление паров воды на входе в насос с продувочным газом, не более, кПа (мм рт.ст.) | 6,0 (45) |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1650 822 1250 |
| Масса, кг, не более | 1530 |
| Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более | 1,0х10-3 (7,5) |
| Частота вращения роторов, не более, об/мин (Гц) | 7200 (120) |
| Производительность по водяным парам при стандартных условиях по ГОСТ Р 8.740-2011, л/мин (г/ч)* | 40 (1440) |
| Расход охлаждающей воды, л/мин (м3/ч), не более* | 15,0 (0,9) |
| Охлаждение | Водяное |
| Количество заливаемой рабочей жидкости Leybonol LVO 210, л | 2,4±0,48 |
| Диаметр условного прохода входного фланца, мм | DN 100 ISO-K (100) |
| Диаметр условного прохода выхлопного патрубка, мм | DN 63 ISO-K (63) |
|
Охлаждающая вода: - температура, °С - минимальное давление подачи (нагнетания) (необходимо обеспечить беспрепятственный отвод воды и отсутствие противодавления), МПа (бар)** - максимальное давление подвода (нагнетания), МПа (бар)** - номинальное давление подачи (нагнетания), установленное на редукторе заводом изготовителем, МПа (бар)** |
от + 5 до + 35 0,2 (2,0) 0,7 (7,0) 0,36 (3,6) |
|
Продувочный газ: - номинальное заданное давление «Продувочного газа» (при номинальном потоке, с открытыми клапанами) установленное на редукторе заводом изготовителем, кПа** - допустимое давление подвода «Продувочного газа», кПа** - поток газа при продувке уплотнений вала/ротора, л/мин (л/с), при стандартных условиях по ГОСТ Р 8.740-2011 |
280 от 400 до 1000 от 44 до 214 (от 0,74 до 3,56) |
| Класс защиты | IP 54 |
| Мощность электродвигателя, не более кВт | 30 |
|
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего воздуха от плюс 5 °С до плюс 50 °С и атмосферном давлении (84 ... 106,7) кПа. * – отклонение значений параметров ± 10 %. ** – избыточное давление |
|

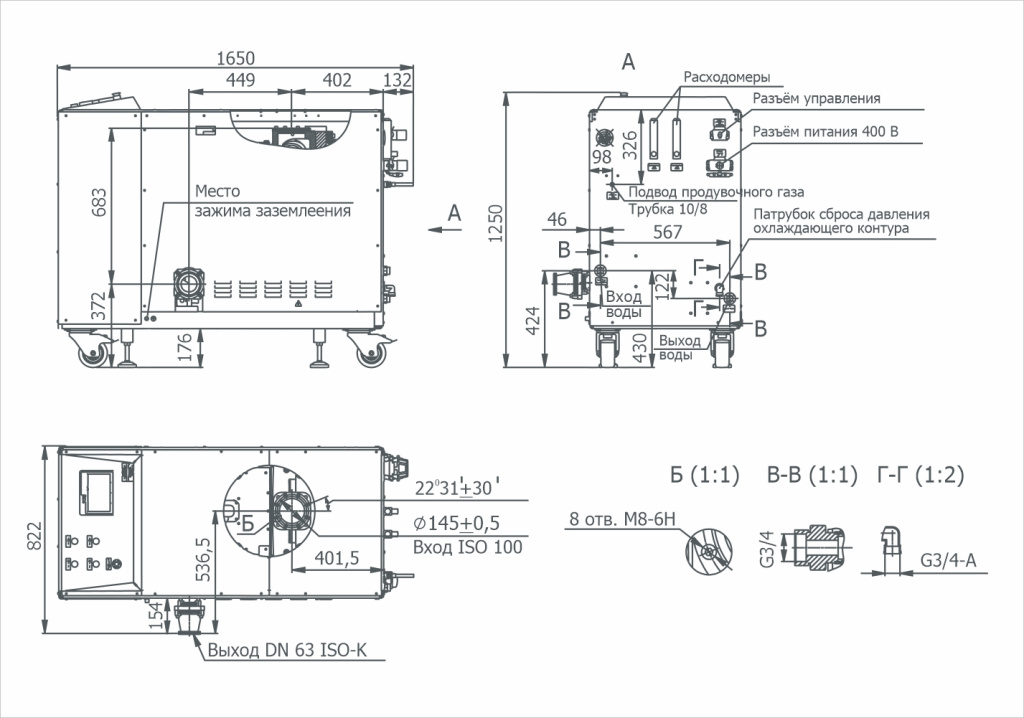

Габаритный чертёж НВВ-1200
График зависимости быстроты действия от давления на входе в насос НВВ-650
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Для чего нужен Обратный клапан к насосу НВВ-1200?
Для чего нужен Глушитель к насосу НВВ-1200?
-
Вакуумные затворы
-
Вакуумные клапаны
-
Течеискатели
Для чего нужен Обратный клапан к насосу НВВ-1200?
Обратный клапан это защитное соединение, устанавливаемое на выхлопной фланец винтового насоса. Он предотвращает обратный поток газа в насос после его выключения. Во время работы насоса выходное сечение обратного клапана зависит от потока газа. После отключения насоса обратный клапан закрывается автоматически.
✔ Данный клапан установлен к винтовому насосу НВВ-1200
Для чего нужен Глушитель к насосу НВВ-1200?
Глушитель предназначен для снижения уровня шума, создаваемого выхлопными газами при работе насоса на высоких входных давлениях. Особенно глушитель необходим в случае, если выхлоп откачиваемого газа планируется производить в помещение, а не в выхлопную магистраль т.к. при этом уровень звукового давления без глушителя будет составлять около 120 Дб.
✔ Данный глушитель не установлен к винтовому насосу НВВ-1200, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.
Что означает Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь установлен к винтовому насосу НВВ-1200.
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель винтового насоса НВВ-1200 имеет степень защиты IP54
