Маслоотделители 2МО-250 предназначены для очистки выхлопных газов насосов вакуумных пластинчато-роторных 2НВР-250Д от паров масла при избыточном давлении, создаваемом на выхлопе насоса, не более 50 кПа. В маслоотделителях 2MO-250 используется фильтрующий элемент фирмы “SOLBERG”, данный фильтрующий элемент обеспечивает остаточное содержание масла в выхлопных газах не более 3мг/мЗ.
Назначение маслоотделителя 2MO-250 состоит в очистке выхлопных газов насоса 2НВР-250Д от паров масла. Маслоотделитель состоит из фильтpa, стянутого гайкой, между крышкой и корпусом нижним. Фильтр уплотнен прокладками. С верхней стороны маслоотделитель закрыт корпусом верхним. Детали уплотнены между собой прокладкой.
Воздух с выхлопа насоса проходит через отверстия в корпусе нижнем и попадает во внутреннюю часть фильтра. Далее проходит через фильтрующий слой фильтра, который задерживает пары масла. Отфильтрованное масло после остановки насоса и при работе на давлениях 10 мм рт.ст. через оливку сливается из маслоотделителя. Возможна поставка вентиля на газобалластное устройство для отсоса масла в цилиндр насоса. В этом случае газобалластное устройство при работе открыто. Для достижения предельного остаточного давления насоса вентиль необходимо закрыть. Подсоединение маслоотделителя к выхлопному патрубку насоса осуществляется при помощи патрубка.
Наименование параметра и размера |
Значение для маслоотделителя 2MO-250 |
Максимальный перепад давления на маслоотделителе, кПа (мм рт.ст.), не более |
50 (375) |
Остаточное содержание масла в выхлопных газах мг/м3, не более | 3 |

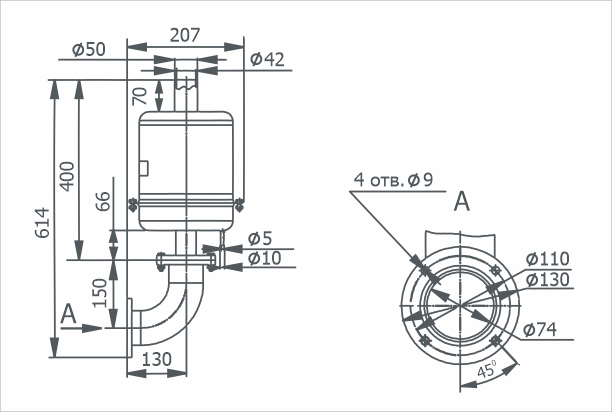

Габаритные размеры, мм, не более: | |
длина | 207 |
ширина | 255 |
высота | 614 |
Macca, кг, не более | 12,5 |
