Пластинчато-роторный вакуумный насос 2НВР-5ДМ1

Купить в АО Вакууммаш 2НВР-5ДМ1 пластинчато-роторный вакуумный насос производительностью 19,8 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш 2НВР-5ДМ1 пластинчато-роторный вакуумный насос производительностью 19,8 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш 2НВР-5ДМ1 пластинчато-роторный вакуумный насос производительностью 19,8 м3/ч ✓ цены от производителя

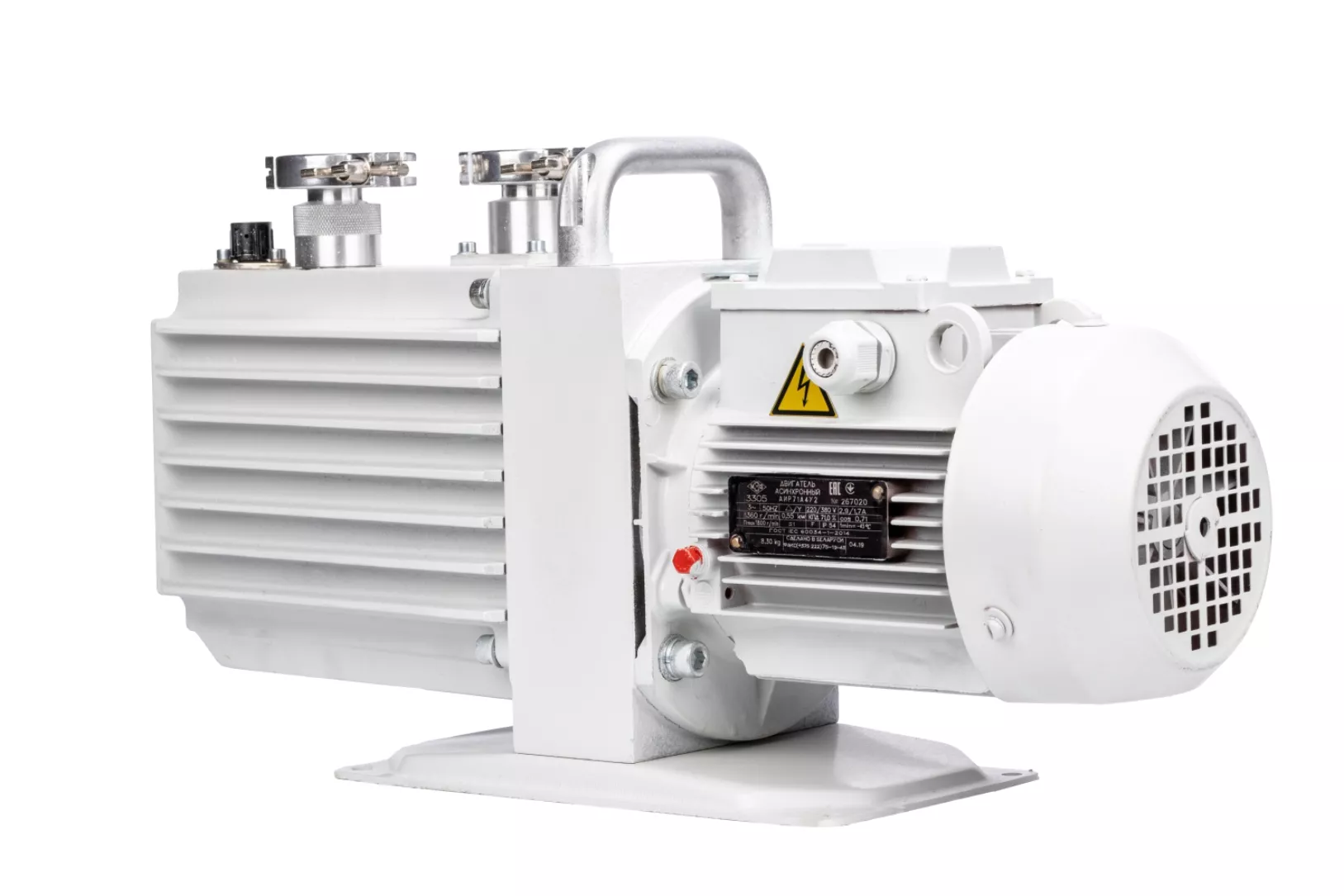

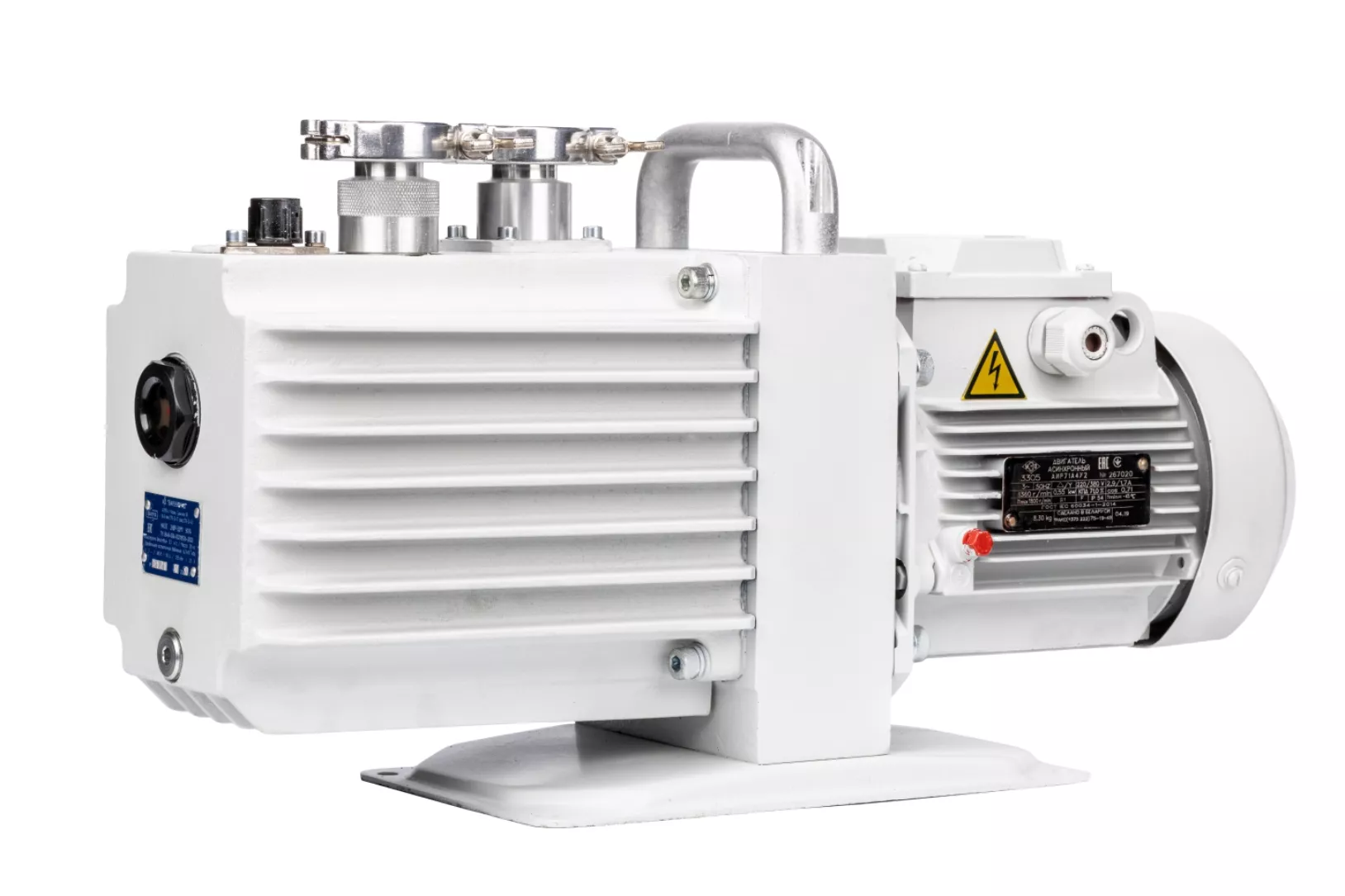

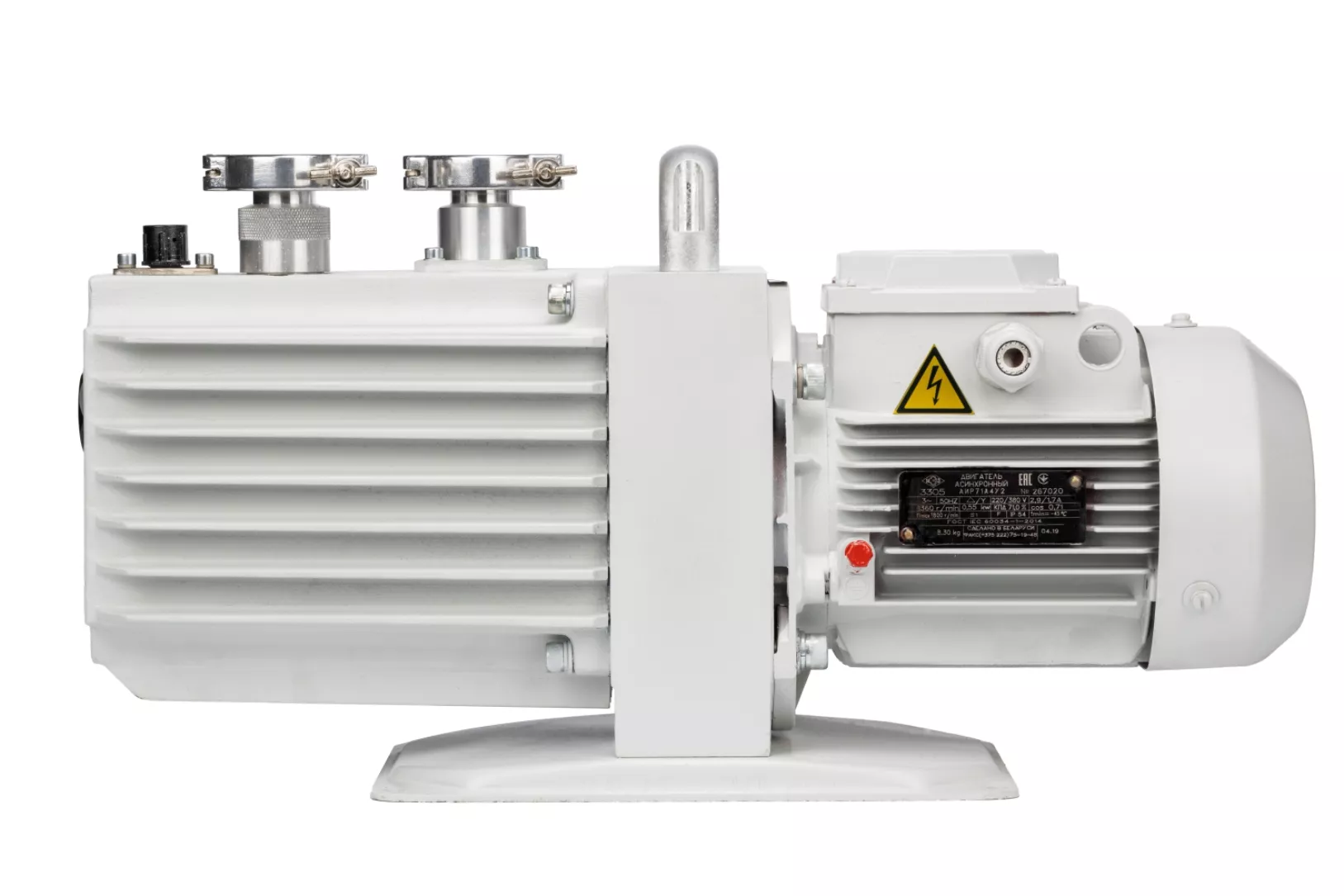

Пластинчато-роторный вакуумный насос 2НВР-5ДМ1
Материал корпуса из алюминия
Воздушное охлаждение
Внутри штуцера установлен фильтр
Снабжен газобалластным устройством
Входной патрубок ISO
Заправлен маслом VACMA OIL 100
Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP 54
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Тип: Пластинчато-роторный
  • Масляный / Сухой: Масляный
  • Диапазон давления: Низкий вакуум (форвакуумный)
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Быстрота действия, м3/ч: 19,8
  • Электродвигатель (220В), кВт: 0,75
  • Электродвигатель (380В), кВт: 0,55
    Ремонтный комплект
    Без комплекта
    • Без комплекта
    • С комплектом
    • -
    Напряжение питания
    220В (переменный ток, +/-10В)
    • 220В (переменный ток, +/-10В)
    • 380В (переменный ток)
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    Материал корпуса из алюминия
    Воздушное охлаждение
    Внутри штуцера установлен фильтр
    Снабжен газобалластным устройством
    Входной патрубок ISO
    Заправлен маслом VACMA OIL 100
    Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP 54
    Климатическое исполнение УХЛ4
    Гарантия 12 месяцев
    Соответствует требованиям Технического Регламента Таможенного союза
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      Масляный пластинчато-роторный вакуумный насос от бренда Vacma (Вакма) 2НВР-5ДМ1 производительностью 19,8 м3/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. 2НВР-5ДМ1 проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками, для того, чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством
      ✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-5ДМ1 хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
      ✔ Купить пластинчато-роторный вакуумный насос 2НВР-5ДМ1 от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, маслоотделитель, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.

      Преимущества
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      ✦ Материал корпуса из алюминия
      ✦ Воздушное охлаждение
      ✦ Внутри штуцера установлен фильтр
      ✦ Снабжён газобалластным устройством
      ✦ Входной патрубок ISO
      ✦ Заправлен маслом VACMA OIL 100
      ✦ Мощность электродвигателя (220В) 0,75 кВт
      ✦ Мощность электродвигателя (380В) 0,55 кВт
      ✦ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 часов
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Область применения
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      Пищевая промышленность; Деревообработка; Целлюлозно-бумажное производство; Нефтехимическая промышленность; Химическая промышленность; Производство резиновых изделий; Производство кристаллов; Металлургия; Машиностроение; Производство электрооборудования; Производство электроэнергии; Строительная отрасль; Научно-исследовательская деятельность; Медицина; Сельское хозяйство; Добыча полезных ископаемых; Обработка отходов

      Принцип работы
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      При вращении ротора с пластинами, прижимаемыми к цилиндру пружинами, газ, всасываемый через входной патрубок, вытесняется через выхлопной клапан вследствие периодического изменения объемов полостей рабочей камеры. Корпус насоса 2НВР-5ДМ1 и электродвигатель крепятся к стойке. Корпус одновременно является емкостью для залива рабочей жидкости, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопных клапанов I и ll ступеней и смазки трущихся поверхностей. Рабочая жидкость заливается и сливается через отверстия в корпусе, закрываемые заглушками и с уплотнителем. Рабочая жидкость через канал в крышке поступает в цилиндры, манжеты и подшипники. Контроль уровня рабочей жидкости производится через маслоуказатель. Патрубок крепится на корпусе при помощи фланца, и уплотняется прокладкой. В нем же установлен сетчатый фильтр.

      Выхлоп вакуумного насоса 2НВР-5ДМ1 осуществляется через штуцер, установленный на корпусе, на корпусе насоса имеется пробка газобалластного устройства уплотняемая уплотнителем, предназначенная для предотвращения конденсации паров при откачке паров и парогазовых смесей. Цилиндры в сборе с крышками образуют рабочий блок из двух последовательно соединенных рабочих камер-ступеней. Газ проходит из I ступени во II ступень через перепускной канал в крышке, который уплотняется уплотнителем. Сжимаемый газ последовательно проходит обе ступени и выталкивается через клапан, а при больших входных давлениях — дополнительно через клапан I ступени и дальше из корпуса через штуцер выбрасывается в отводящую магистраль. К ротору I ступени вращение передается от электродвигателя через полумуфту, упругую втулочно-пальцевую полумуфту с упругой втулкой и шпонку. На ротор II ступени вращение передается через шпонку.

      Основные параметры
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      Основные параметры пластинчато-роторного вакуумного насоса 2НВР-5ДМ1 АО Вакууммаш

      Информация для заказа
      Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

      Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДМ1 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Количество ступеней: 2
      • Быстрота действия, м3/ч: 19,8
      • Электродвигатель (220В), кВт: 0,75
      • Электродвигатель (380В), кВт: 0,55

          График зависимости быстроты действия от давления на входе в насос 2НВР-5ДМ1

          График зависимости быстроты действия от давления на входе в насос 2НВР-5ДМ1 АО Вакууммаш

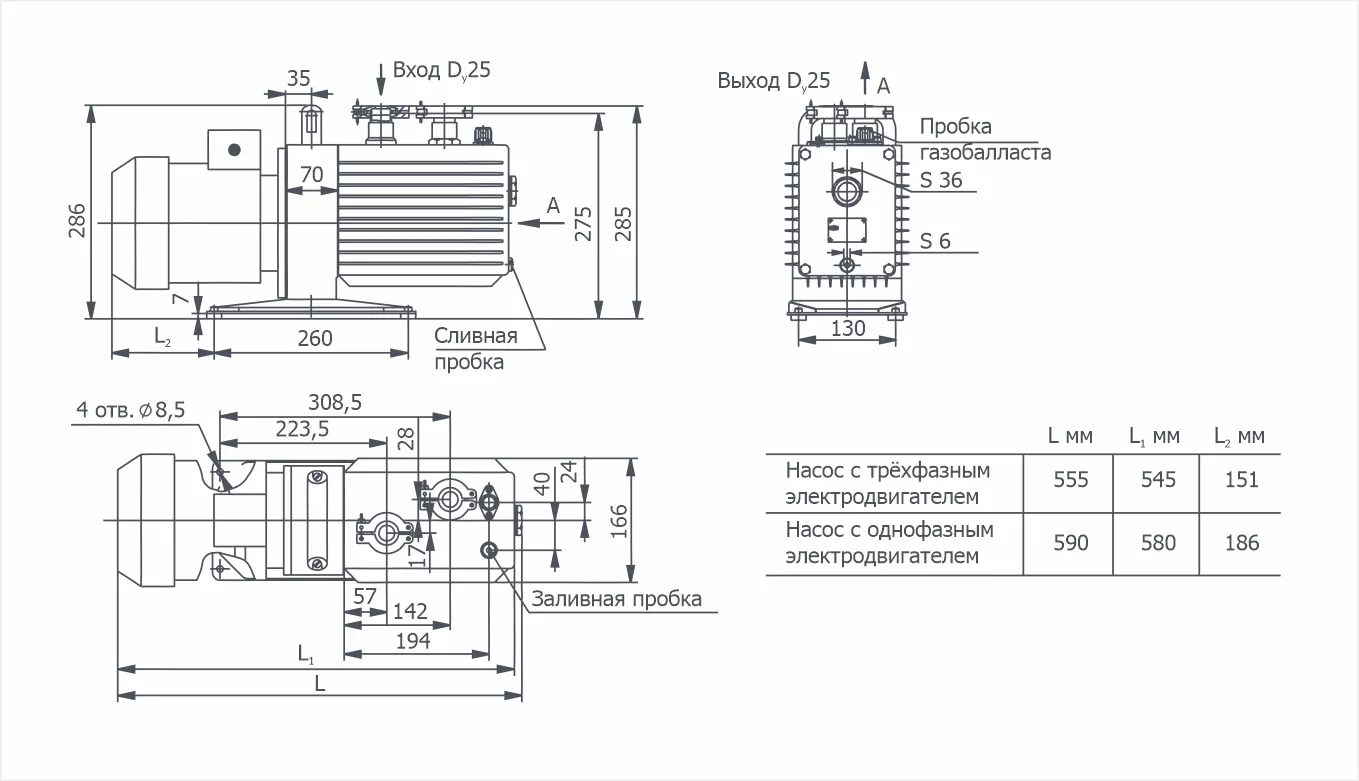

        • Габаритный чертёж
          Пластинчато-роторного вакуумного насоса 2НВР-5ДМ1
