Маслоотделитель 2МО-90
2МО-90
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0102-031
Маслоотделитель 2МО-90: описание, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы
Маслоотделители 2МО-90 предназначены для очистки выхлопных газов насосов вакуумных пластинчато-роторных 2НВР-60Д, 2НВР-90Д, от паров масла при избыточном давлении, создаваемом на выхлопе насоса, не более 50 кПа. В маслоотделителях 2MO-90 используется фильтрующий элемент фирмы “MANN”, данный фильтрующий элемент обеспечивает остаточное содержание масла в выхлопных газах не более 3мг/куб.м.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Принцип работы Маслоотделителя 2МО-90
Назначение маслоотделителя 2МО-90 состоит в очистке выхлопных газов насосов 2НВР-б0Д и 2НВР-90Д от паров масла. Маслоотделитель 2МО-90 состоит из фильтра, установленного на втулку, в которой расположены отверстия для слива масла, прошедшего через фильтр, обратно в насос.
При работе, под действием перепада давлений на выходе из насоса и на выходе из фильтра, эти отверстия закрываются резиновым кольцом, служащим одновременно уплотнением патрубка и втулки. Детали стянуты между собой винтом, болтом и гайками. Стакан и болт уплотнены уплотнителем. Стакан вместе с фильтром устанавливается на втулке и уплотняется прокладками. Воздух с выхлопа насоса проходит через отверстия в патрубке и втулке и попадает во внутреннюю часть фильтра. Далее проходит через фильтрующий слой фильтра, который задерживает пары масла.
При останове насоса и при работе на давлении менее 10 мм рт.ст. внутренняя часть резинового кольца падает под собственным весом, открывая отверстия во втулке для слива масла, прошедшего через фильтрующий слой, обратно в насос. Подсоединение маслоотделителя 2МО-90 к выхлопному патрубку насоса осуществляется при помощи патрубка.
Технические характеристики маслоотделителя 2МО-90
|
Наименование параметра и размера |
Значение для маслоотделителя 2MO-90 |
| Максимальный перепад давления на маслоотделителе, кПа (мм рт.ст.), не более | 50 (375) |
| Остаточное содержание масла в выхлопных газах мг/м3, не более | 3 |
| Габаритные размеры, мм, не более: | |
| длина | 142 |
| ширина | 142 |
| высота | 530 |
| Macca, кг, не более | 5 |

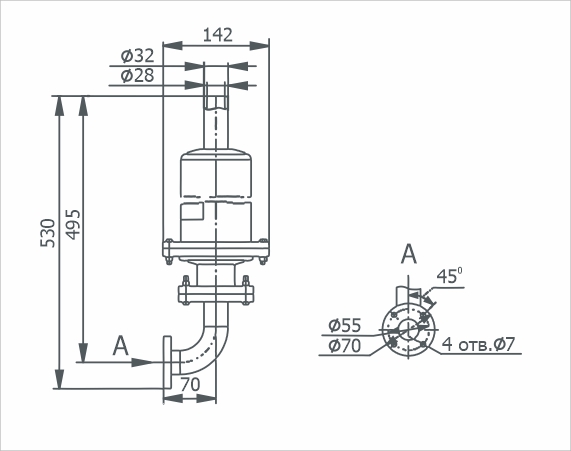

Габаритный чертёж маслоотделителя 2МО-90
