Пластинчато-роторный вакуумный насос 2НВР-5ДГ

Пластинчато-роторный насос 2НВР-5ДГ: описание, преимущества, область применения, принцип действия, технические характеристики, габаритный чертёж, рекламные материалы

Масляный пластинчато-роторный вакуумный насос 2НВР-5ДГ от бренда VACMA производительностью 18 куб.м/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. 2НВР-5ДГ проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками, для того, чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством

✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-5ДГ хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.

✔ Купить пластинчато-роторный вакуумный насос 2НВР-5ДГ от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.

Преимущества 2НВР-5ДГ

• ■    Материал корпуса из нержавеющей стали

• ■    Воздушное охлаждение

• ■    Надежная герметичность, за счет дополнительной емкости, образованная крышкой и корпусом

• ■    Снабжён устройством для дозированной подачи смазки в цилиндр и для предотвращения попадания воздуха и рабочей жидкости в откачиваемый объём при остановке насоса

• ■    Входной патрубок ISO

• ■    Заправлен маслом VACMA OIL 100

• ■    Напряжение питания 380В (переменный ток)

• ■    Мощность электродвигателя 0,75 кВт

• ■    Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54

• ■    Климатическое исполнение УХЛ4

• ■    Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 часов

• ■    Соответствует требованиям Технического Регламента Таможенного союза

Область применения 2НВР-5ДГ

Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов

Принцип работы 2НВР-5ДГ

Вакуумный пластинчато-роторный нacoc 2НВР-5ДГ представляет собой монолитную конструкцию, смонтированную на центральной стойке, с одной стороны которой крепится электродвигатель, а с другой стороны — насос. К стойке крепятся две опоры с амортизаторами. Для транспортирования изделия в верхней части стойки имеются два рым-болта. Роторы и пластина расположены в цилиндрах между крышками. Ротор, пластины, цилиндр, передняя крышка и средняя крышка образуют первую ступень, а ротор, пластины, цилиндр, задняя крышка и средняя крышка образуют вторую ступень. Передняя крышка, цилиндр первой ступени, средняя крышка заштифтованы четырьмя коническими штифтами. Средняя крышка, цилиндр II ступени и задняя крышка заштифтованы двумя коническими изтифтами. Цилиндры и крышки стянуты болтами и шпильками и образуют рабочий блок, который закреплен к корпусу насоса болтами с уплотнителями. Каждая пара пластин в роторах прижата к внутренней поверхности цилиндров пружинами. Пepeдaчa вращения от ротора I ступени к ротору II ступени осуществляется посредством шпонки. Полости камер I и II ступеней соединены последовательно, т.е. полость сжатия I ступени соединена с полостью всасывания ll ступени. Герметичность I и II ступеней обеспечивается за cчёт уплотнителей и манжетами. Валы роторов вращаются в подшипниках скольжения запрессованных в крышках. Подача рабочей жидкости в подшипники осуществляется через каналы, подача смазки в I ступень дозируется жиклером. Для обеспечения надежной герметичности насоса на его конструкции предусмотрена дополнительная емкость, образованная крышкой и корпусом.

Контроль уровня рабочей жидкости осуществляется маслоуказателем, Рабочая жидкость в дополнительной емкости служит, наряду с манжетами, для дополнительной герметизации выхода вала. Слив рабочей жидкости из насоса и промежуточной крышки производится чepeз отверстия в корпусах при вывернутых пробках с уплотнителями. Корпус закреплен к крышке шпильками и гайками, а крышка, в свою очередь, закреплена к стойке. На цилиндре I ступени установлен трубопровод, который закреплен к корпусу четырьмя болтами М6 с помощью накидного фланца. Внутри трубопровода установлен фильтр, который предотвращает попадание твердых частиц в насос. На цилиндрах обеих ступеней расположены выхлопные клапаны. Ход клапана I ступени ограничивает ограничитель, а ход клапана II ступени. Вращение от электродвигателя к насосу передается через втулочно-пальмевую муфту, состоящую из полумуфты и вентилятора. Охлаждение насоса принудительное, обеспечиваемое вентилятором. Направление потока воздуха осуществляется поддоном. Hacoc снабжен также устройством для дозированной подачи смазки в цилиндр II ступени и для предотвращения попадания воздуха и рабочей жидкости в откачиваемый объем при остановке насоса.

Эксплуатационные характеристики 2НВР-5ДГ

• ■    По способу защиты человека от поражения электрическим током насос относится к электрооборудованию 1 класса по ГОСТ 12.2.007.0-75.

• ■   Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм.

• ■   Превышение температуры корпуса насоса, работающего на предельном остаточном давлении, над температурой окружающей среды может достигать плюс 30°С, рабочей жидкости - плюс 60°С

• ■   При откачке паров воды и парогазовых смесей рекомендуется устанавливать ловушки - отстойники (по одной со стороны входа и выхода) для сбора конденсата, который может образоваться в трубопроводах.

• ■   Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность).

• ■   Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч.

• ■   Автоматический выключатель на номинальный ток выбрать 2,5А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75.

• ■   Уровни звукового давления в октавных полосах частот создаваемые насосами на расстоянии 1м от их контура, не должны превышать значений, установленных ГОСТ

Технические характеристики 2НВР-5ДГ

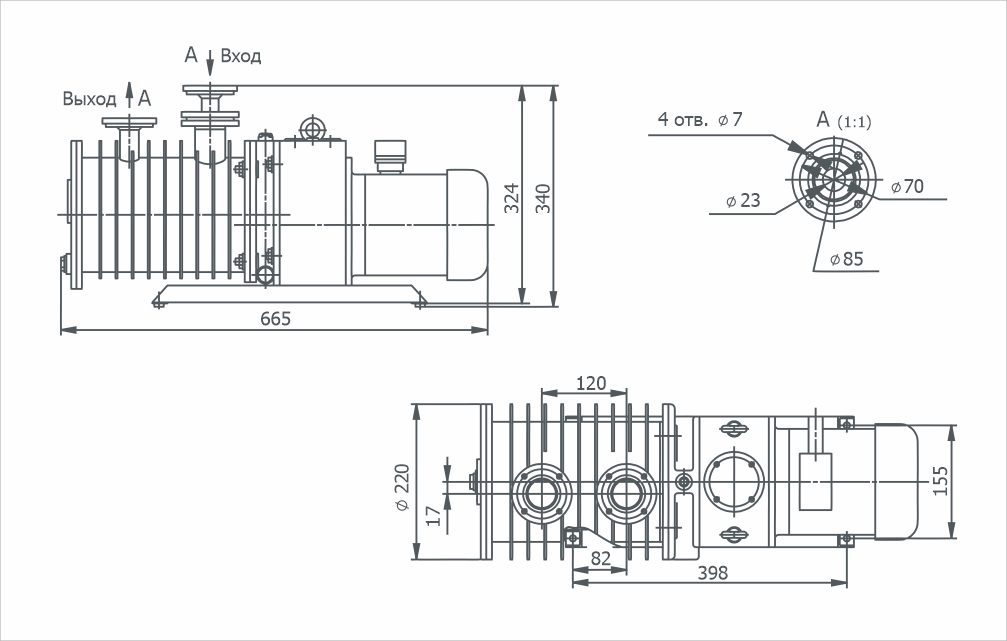

Габаритный чертёж 2НВР-5ДГ
