Пластинчато-роторный вакуумный насос 2НВР-60Д

Купить в АО Вакууммаш 2НВР-60Д пластинчато-роторный вакуумный насос производительностью 60 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш 2НВР-60Д пластинчато-роторный вакуумный насос производительностью 60 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш 2НВР-60Д пластинчато-роторный вакуумный насос производительностью 60 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш 2НВР-60Д пластинчато-роторный вакуумный насос производительностью 60 м3/ч ✓ цены от производителя
Пластинчато-роторный
вакуумный насос 2НВР-60Д
Материал корпуса из алюминия
Воздушное охлаждение
Во входном патрубке установлен фильтр
Снабжен газобалластным устройством
Заправлен маслом VACMA OIL 100
Напряжение питания 380В (переменный ток)
Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP 54
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
Внесен в реестр российской продукции
  • Тип: Пластинчато-роторный
  • Масляный / Сухой: Масляный
  • Диапазон давления: Низкий вакуум (форвакуумный)
  • Быстрота действия, м3/ч: 60
  • Напряжение питания, В: 380
  • Электродвигатель, кВт: 2,20
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
    Ремонтный комплект
    Без комплекта
    • Без комплекта
    • С комплектом
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Вопросы
    • Рекомендуем
    • Насос 2НВР-60Д: описание, преимущества, область применения, принцип действия, характеристики, рекламные материалы

      Масляный пластинчато-роторный вакуумный насос от бренда Vacma (Вакма) 2НВР-60Д производительностью 60 м3/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. 2НВР-60Д проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками, для того, чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством. Пластинчато-роторный вакуумный насос 2НВР-60Д может применяться как форвакуумный насос в комбинации с диффузионными (НД, НВДМ), бустерными (2НВБМ), двухроторными типа Рутс (НВД), турбомолякулярными и крионасосами

      По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-60Д хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
      ✔ Купить пластинчато-роторный вакуумный насос 2НВР-60Д от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, маслоотделитель, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.


      Преимущества 2НВР-60Д

      ✦ Материал корпуса из алюминия
      ✦ Воздушное охлаждение
      ✦ Во входном патрубке установлен фильтр
      ✦ Снабжен газобалластным устройством
      ✦ Заправлен маслом VACMA OIL 100
      ✦ При работе не требует обслуживания, кроме контроля уровня масла
      ✦ Легко монтируется в системах откачки
      ✦ Откачиваемый газ проходит через фильтр, что ограничивает выброс паров масла в атмосферу
      ✦ Не требуется фундамент
      ✦ Напряжение питания 380В (переменный ток)
      ✦ Мощность электродвигателя 2,20 кВт
      ✦ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 часов
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Область применения 2НВР-60Д

      Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов

      Принцип работы 2НВР-60Д

      Вакуумный насос 2НВР-60Д имеют блочную компоновку. На стойке, закрепленной на oпopax болтами, с одной стороны через крышку установлен электродвигатель, с другой стороны рабочий блок насоса, помещенный в корпус. Вход и выход насоса выполнены в стойке. Входной патрубок расположен на верхней стенке стойки, выхлопной патрубок на боковой стенке стойки.
      Рабочий блок насоса состоит из двух ступеней, образованных цилиндрами, роторами, пластинами. Цилиндры и крышки собраны в блок на штифтах и стянуты шпильками. Ротора вращаются в подшипниках качения. Hacoc снабжен газобалластным устройством, предназначенным для предотвращении конденсации паров при откачке парогазовых смесей. Расход воздуха через газобалластное устройство устанавливается за счет калиброванного отверстия. Система выхлопа насоса состоит из резиновых клапанов, пружин, крышек, служащих одновременно ограничителями хода клапанов, маслоотражающих экранов. Для предотвращения попадания в насос твердых частиц во входном патрубке установлен фильтр. Охлаждение насоса воздушное. Забор воздуха крыльчаткой осуществляется через щели в крышке.

        Основные параметры 2НВР-60Д


        Информация для заказа 2НВР-60Д

        Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-60Д АО Вакууммаш




      МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

      ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

      СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

      РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

      • Масляный / Сухой: Масляный
      • Количество ступеней: 2
      • Быстрота действия, м3/ч: 60
      • Напряжение питания, В: 380
      • Электродвигатель, кВт: 2,20
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Вопросы:


        Газобалластное устройство.jpg

        Для чего необходимо Газобалластное устройство?

        При смешивании вакуумного масла с водой (водяным паром) образуется водно-масляная эмульсия, которая не может обеспечить ни достаточную герметичность насоса, ни достаточное охлаждение, ухудшаются смазывающие свойства масла, что в будущем приводит к поломке насоса, кроме того, вода способствует ускоренной коррозии металла, что тоже нежелательно. И вот для того, чтобы в корпусе насоса не происходило образование конденсата, т.е. эмульсии, используют газобалластное устройство.

        ✔ Пластинчато-роторный насос 2НВР-60Д снабжен данным газобалластным устройством





        Степень защиты IP54.jpg

        Что означает Степень защиты электродвигателя IP54?

        Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.

        ✔ Электродвигатель пластинчато-роторного насоса 2НВР-60Д имеет степень защиты IP54





          Технические характеристики
          Пластинчато-роторного вакуумного насоса 2НВР-60Д


          Наименование параметра и размера


          Значение для насоса
          2НВР-60Д

          Диаметр условного прохода входного / выходного патрубков, мм 63/25
          Быстрота дeйствия в диaпазоне давлений на входе
          от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с)
          60 +9,4
                 -6,5
          (16,7 +2,6
                      -1,8)
          Предельное остаточное давление, Па (мм рт.ст.), не более,
          при применении рабочей жидкости VACMA OIL 100
          парциальное без газобалласта 1,0х10-2 (7,5х10-5)
          полное без газобалласта 6,7х10-1 (5х10-3)
          полное с газобалластом 6,7х100 (5х10-2)
          Наибольшее рабочее давление, кПа (мм рт.ст.) 0,13 (1)
          Объем откачиваемого сосуда, мЗ, не более 12
          Наибольшее давление паров воды на входе насоса кПa
          (мм рт.ст.)
          2,66 (20)
          Количество рабочей жидкости, заливаемой в насос, дм3  +0,5
               -0,7
          Питание электродвигателя от сети трехфазного
          переменного тока с частотой 50 Гц напряжением, В
          380
          Мощность электродвигателя, кВт 2,2
          Габаритные размеры, мм, не более:
          длина 870
          ширина 290
          высота 400
          Масса, кг, не более* 100

          * Без учёта рабочей жидкости

          ПРИМЕЧАНИЕ:
          Быстрота действия и предельное остаточное давление обеспечиваются
          при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25°С
          и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.

          График зависимости быстроты действия от давления на входе в насос 2НВР-60Д

          График зависимости быстроты действия от давления на входе в насос 2НВР-60Д АО Вакууммаш

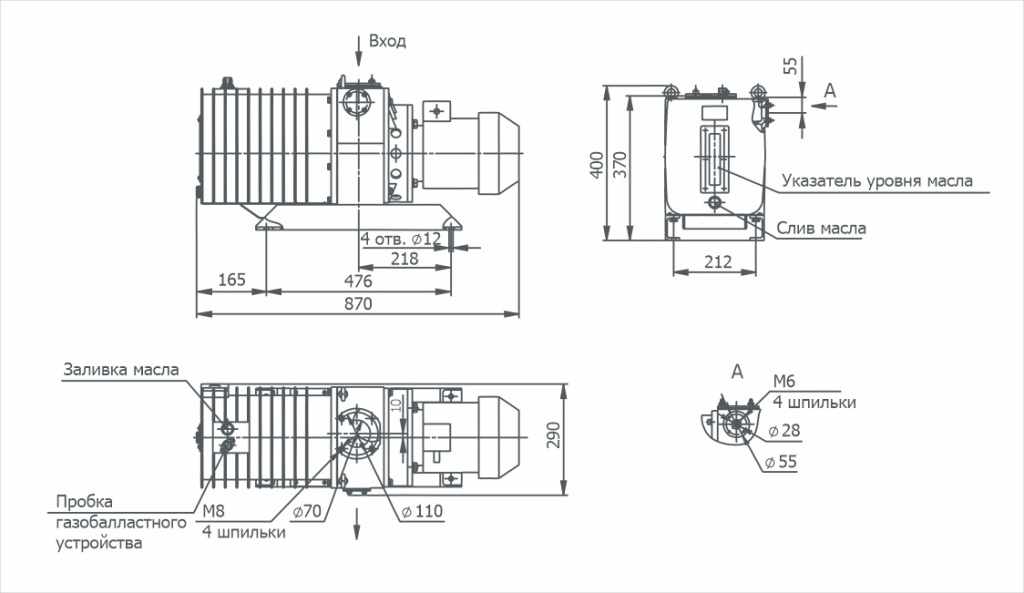

        • Габаритный чертёж
          Пластинчато-роторного вакуумного насоса 2НВР-60Д




        • Газобалластное устройство.jpg

          Для чего необходимо Газобалластное устройство?

          При смешивании вакуумного масла с водой (водяным паром) образуется водно-масляная эмульсия, которая не может обеспечить ни достаточную герметичность насоса, ни достаточное охлаждение, ухудшаются смазывающие свойства масла, что в будущем приводит к поломке насоса, кроме того, вода способствует ускоренной коррозии металла, что тоже нежелательно. И вот для того, чтобы в корпусе насоса не происходило образование конденсата, т.е. эмульсии, используют газобалластное устройство.

          ✔ Пластинчато-роторный насос 2НВР-60Д снабжен данным газобалластным устройством





          Степень защиты IP54.jpg

          Что означает Степень защиты электродвигателя IP54?

          Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.

          ✔ Электродвигатель пластинчато-роторного насоса 2НВР-60Д имеет степень защиты IP54
