Пластинчато-роторный вакуумный насос НВР-0,1Д
- Тип: Пластинчато-роторный
- Масляный / Сухой: Масляный
- Диапазон давления: Низкий вакуум (форвакуумный)
- Быстрота действия, м3/ч: 0,4
- Напряжение питания, В: 12 или 27
- Электродвигатель, кВт: 0,04
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- 12В (постоянный ток)
- 27В (постоянный ток)
- -
Пластинчато-роторный насос НВР-0,1Д: описание, преимущества, область применения, принцип действия, технические характеристики, габаритный чертёж, рекламные материалы
Масляный пластинчато-роторный вакуумный насос НВР-0,1Д от бренда VACMA производительностью 0,4 куб.м/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. НВР-0,1Д проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками
Напряжение питания
-
- 12В (постоянный ток)
- 27В (постоянный ток)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе НВР-0,1Д хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
✔ Купить пластинчато-роторный вакуумный насос НВР-0,1Д от бренда Vacma (Вакма) с напряжением питания электродвигателя на 12В и на 27В. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.
Преимущества НВР-0,1Д
- ■ Материал корпуса из алюминия
- ■ Заправлен маслом VACMA OIL 100
- ■ Корпус является емкостью для заливки рабочей жидкости
- ■ Контроль рабочей жидкости через смотровое стекло
- ■ Передача вращения осуществляется через зубчатую передачу
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ-4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1000 часов
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВР-0,1Д
Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов
Принцип работы НВР-0,1Д
Kopпyc насоса HBP-0,1Д и электродвигатель крепятся к стойке. Корпус является одновременно емкостью, в которую заливается рабочая жидкость. Работая жидкость заливается чepeз отверстие корпуса, закрываемое пробкой, и через каналы поступает в цилиндры и подшипники скольжения. Слив рабочей жидкости производится через отверстие, в которое установлено смотровое стекло. Герметизация вала ротора насоса осуществляется двумя манжетами. Контроль уровня рабочей жидкости осуществляется через смотровое стекло
Технические характеристики НВР-0,1Д
|
Наименование параметра и размера |
Значение для насоса НВР-0,1Д |
| Диаметр условного прохода патрубков входного/выходного, мм | 6/6 |
| Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с) | 0,4 ±0,072 (0,12 ±0,02) |
| Предельное остаточное давление, Па (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100 | |
| парциальное без газобалласта | 2х10-1 (1,5х10-3) |
| полное без газобалласта | 6,7х100 (5х10-2) |
| полное с газобалластом | _ |
| Наибольшее рабочее давление, кПа (мм рт.ст.) | 0,133 (1) |
| Объем откачиваемого сосуда, мЗ, не более | 0,07 |
| Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.) | 1,33 (10) |
| Количество рабочей жидкости, заливаемой в насос, дм3 | 0,05 +0,005 |
| Питание электродвигателя от сети напряжением, постоянного тока В | 12,27 |
| Мощность электродвигателя, кВт | 0,04 |
| Габаритные размеры, мм, не более: | |
| длина | 187 (209)* |
| ширина | 70 |
| высота | 91 |
| Масса, кг, не более** | 1,7 |
|
* С таходачкиком типа ТС-210У2 ** Без учёта рабочей жидкости ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего откачиваемого воздуха от плюс 10 0C до плюс 25 0С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|

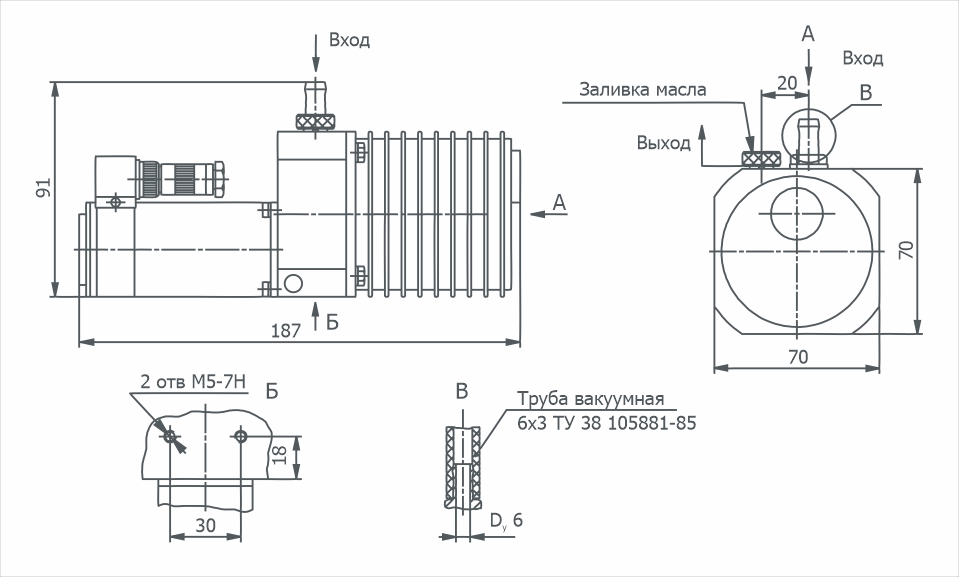

Габаритный чертёж НВР-0,1Д
График зависимости быстроты действия от давления на входе в насос НВР-0,1Д
