Водокольцевой вакуумный насос ВВН1-3
- Тип: Водокольцевой
- Масляный / Сухой: Сухой
- Диапазон давления: Низкий вакуум (форвакуумный)
- Быстрота действия, м3/мин: 3,5
- Напряжение питания, В: 380
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Для общепромышленного использования (3ВВН)
- Для опасных производственных объектов (2ВВН)
- -
- Сталь нержавеющая
- Сталь углеродистая
- -
- 7,5 кВт/1500 об.мин
- Без электродвигателя
- -
- Умеренное, степень защиты IP 54
- Взрывозащищенный, степень защиты IP 54
- Без электродвигателя
- -
Водокольцевой насос ВВН1-3М(Н): описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Водокольцевой вакуумный насос ВВН1-3М(Н) от бренда VACMA, также известный как жидкостно-кольцевой насос, для опасных производственных объектов, является одним из самых распространённых типов вакуумных насосов производительностью 3,5 куб.м/мин. Насос ВВ1-3М(Н) использует жидкость для создания плотного кольца вокруг ротора, имеет простую конструкцию, удобную в обслуживании и ремонте. Водокольцевой насос ВВН1-3М(Н) способен работать продолжительно на больших входных давлениях, что позволяет использовать его в различных отраслях, широко используются в химической промышленности и лабораториях для различных процессов.
Изготовление
-
- Для опасных производственных объектов (2ВВН)
- Для общепромышленного использования (3ВВН)
Материал корпуса
-
- Сталь нержавеющая (ВВН1-3МН)
- Сталь углеродистая (ВВН1-3М)
Электродвигатель
-
- Мощность 7,5 кВт / 1500 об.мин
- Без электродвигателя
Электродвигатель
-
- Умеренное исполнение, степень защиты IP 54
- Взрывозащищенное исполнение, степень защиты IP 54
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о водокольцевом вакуумном насосе ВВН1-3М(Н) одним из основных преимуществ является длительный срок службы и использование воды в качестве рабочей жидкости, что делает оборудование более экологически чистым. Могут эксплуатироваться непрерывно в течении длительного времени.
✔ Обращайтесь к специалистам АО «Вакууммаш», чтобы купить Водокольцевой вакуумный насос ВВН1-3М(Н) от бренда Vacma (Вакма) по выгодной цене с гарантией от Российского производителя.
Преимущества ВВН1-3М(Н)
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Водяное охлаждение
- ■ Водоотделитель установлен на нагнетательном патрубке насоса
- ■ Напряжение питания 380В (переменный ток)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при гарантийной наработке, не превышающей 1400ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения ВВН1-3М(Н)
Пищевая промышленность Производства сахара Деревообрабатывающая промышленность Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Металлургия Машиностроение Производство электрооборудования Строительная отрасль Научно-исследовательская деятельность Сельское хозяйство Добыча полезных ископаемых Обработка отходов
Технические характеристики ВВН1-3М(Н)
|
Наименование параметра |
Значение для насоса ВВН1-3М (Н) |
| Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин | 3,5±0,5 |
| Частота вращения, синхронная, об/мин3 | 1500 |
| Мощность двигателя, кВт, не более | 7,5 |
| Расход воды, л/Мин | 6,3±0,6 |
| Габаритные размеры, мм: | |
| длина | 1005 |
| ширина | 350 |
| высота | 734 |
| Масса, кг, не более | 250 |
|
ПРИМЕЧАНИЕ: Значение производительности насоса, указанного в таблице - при температуре на входе: воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице. При повышении температуры воды или газа производительность падает. |
|

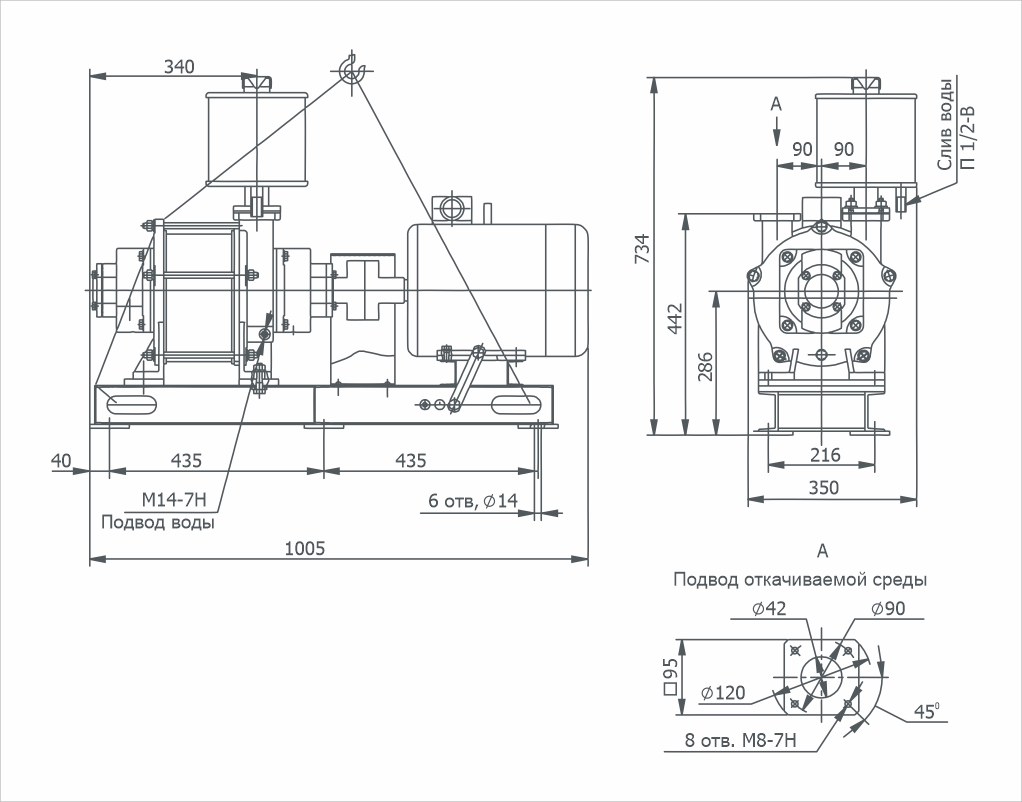

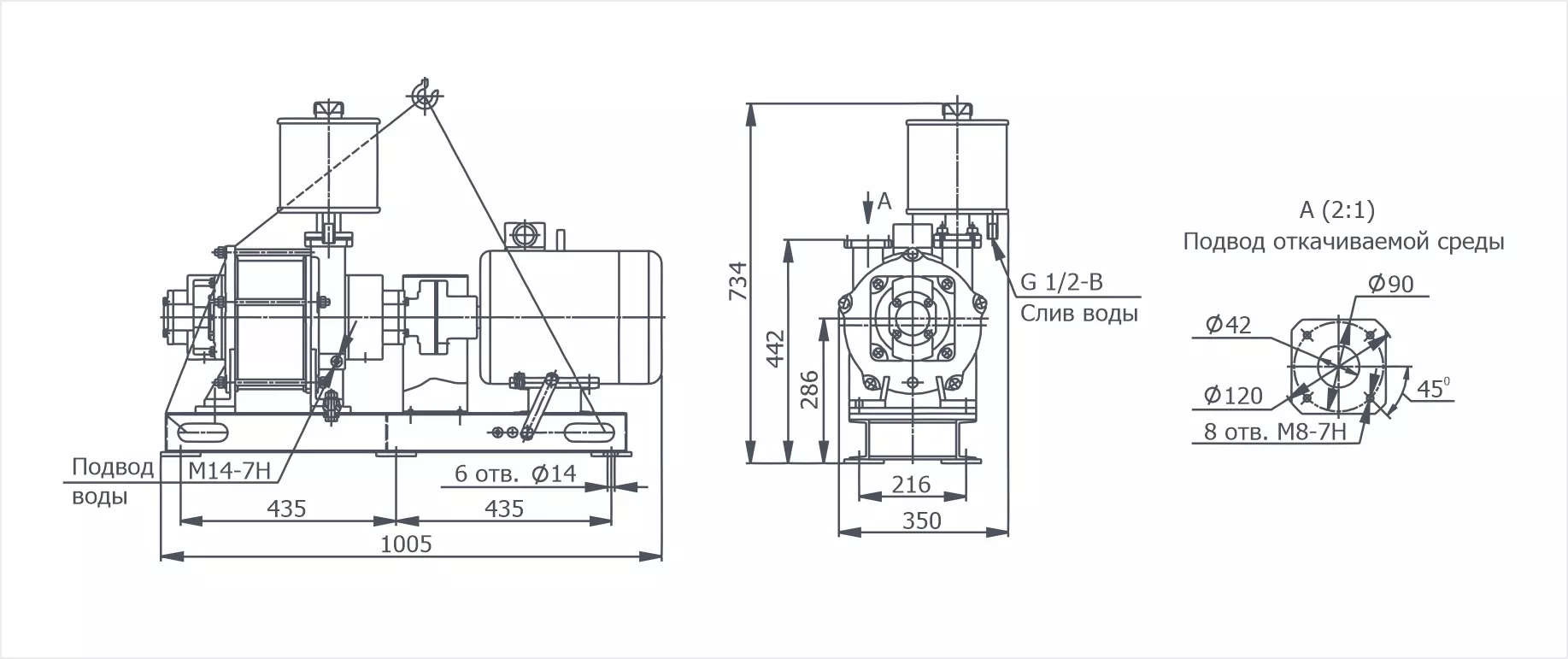

Габаритный чертёж ВВН1-3М(Н)
_3ВВН1-3М(Н)_габариты%202.jpg "Габаритный чертёж ВВН1-3М(Н)")
График зависимости быстроты действия от давления на входе в насос ВВН1-3М(Н)
_3ВВН1-3М(Н)_график.jpg "График быстроты действия насоса 2ВВН1-3М АО Вакууммаш")
График зависимости коэффициента kT от температуры t воды на входе в насос ВВН1-3М(Н)
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Углеродистая или нержавеющая сталь?
-
Вакуумные затворы
-
Вакуумные клапаны
-
Вакуумметры
- Каталог вакуумного оборудования АО "Вакууммаш"
- Буклет на Водокольцевые вакуумные насосы и агрегаты
- Брошюра на Водокольцевые вакуумные насосы ВВН
- Декларация соответствия на насосы вакуумные водокольцевые 2ВВН
- Декларация соответствия на насосы вакуумные водокольцевые 3ВВН
- Сертификат соответствия ISO
_3ВВН1-3М(Н)_габариты 2.webp)
Углеродистая или нержавеющая сталь?
Углеродистая и нержавеющая сталь востребованы в различных отраслях. Выбор конкретного сплава зависит от особенностей технологического процесса. Главное отличие между сплавами это устойчивость к коррозии. Нержавеющая сталь – это сплав, в котором более 10% состава занимает хром, этот компонент, при взаимодействии с кислородом, создает оксидную пленку и при получении механического повреждения, материал самостоятельно восстанавливает защиту от коррозии. Этот материал следует отнести к узкоспециализированным материалам, которые используют тогда, когда важна устойчивость к воздействию влаги и агрессивных веществ.
✔ Материал изготовления водокольцевого насоса ВВН1-3М(Н) можно выбрать по желанию, в зависимости от ваших требований
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель водокольцевого насоса ВВН1-3М(Н) имеет степень защиты IP54
