НД-630 Диффузионный высоковакуумный насос АО «Вакууммаш»
НД-630 Диффузионный высоковакуумный насос АО «Вакууммаш»

НД-630
Диффузионный высоковакуумный насос
Работает только совместно с форвакуумным насосом
Быстрота действия форвакуумного насоса не менее 253м3/ч
Тип входного фланца ISO-F
Заправлен маслом VACMA OIL 500
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Высокий вакуум
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 18000
    Все характеристики
    Вариант исполнения
    Блок автоматов
    • Блок автоматов
    • Штепсельный разъёмом
    • -
    1 500 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Диффузионного вакуумного насоса НД-630

      Рабочее состояние диффузионного насоса НД-630 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-630 максимум 9л, минимум 6л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

      Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С.
      Работу нагревателей в диффузионном насосе НД-630 рекомендуется контролировать с помощью одного датчика температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 3600С для диффузионного насоса НД-630 датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

      Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 600 л/ч, на маслоотражатель 80 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

      • Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-630 должна быть не менее 70,3 л/с
      • Для снижения потерь рабочей жидкости диффузионного насоса НД-630 при давлениях (1·10-1 - 1) Па [(7,5·10-4 - 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-630

      Схема подключения нагревателей

      Диффузионный высоковакумный нacoc-630 должен быть подключён к трехфазной сети переменного тока 380B со средней точкой. В наcoce НД-630 установлены двенадцать нагревателей из расчета четыре нагревателя на фазу.
      Первая фаза подаётся к нагревателям 1R1, 2R1, 3R1, 4R1.
      Вторая фаза подаётся к нагревателям 1R2, 2R2, 3R2, 4R2
      Третья фаза подаётся к нагревателям 1R3, 2R3, 3R3,4R3

      Основные параметры диффузионного вакуумного насоса НД-630

      Основные параметры <br>Диффузионного вакуумного насоса НД-630 АО Вакууммаш

      Информация для заказа
      Диффузионного вакуумного насоса НД-630

      Информация для заказа диффузионного вакуумного насоса НД-630 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, л/с: 18000

          Технические характеристики
          Диффузионного вакуумного насоса НД-630


          Наименование параметра и размера


          Значение
          насоса НД-630

          Быстрота действия по воздуху при давлении:
          1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 1500
          1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 10000
          1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 18000
          Быстрота действия форвакуумных насосов при давлении
          26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее
          254(70,3)
          Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
          Предельное остаточное давление при температуре окружающего воздуха
          от +100С до +350С, Па (мм рт.ст.), не более
          3х10-4 (2,25х10-6)
          Обратный поток паров рабочей жидкости при давлении
          1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
          8х10-4
          Напряжение питания, В 220/380±10%
          Потребляемая мощность, кВт 12
          Количество рабочей жидкости, л:
          max 12
          min 9,5
          Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
          Расход охлаждающей воды, л/ч:
          на корпус 600
          на маслоотражатель 80
          Macca, кг, не более * 180
          Габаритные размеры, мм, не более**
          высота 1130
          длина 1005
          ширина 750

          ПРИМЕЧАНИЕ:
          *Без заглушек, деталей их крепления и рабочей жидкости.
          ** Без заглушек и деталей их крепления.

          График зависимости быстроты действия от давления на входе в насос НД-630

          График зависимости быстроты действия от давления на входе в насос НД-630 АО Вакууммаш

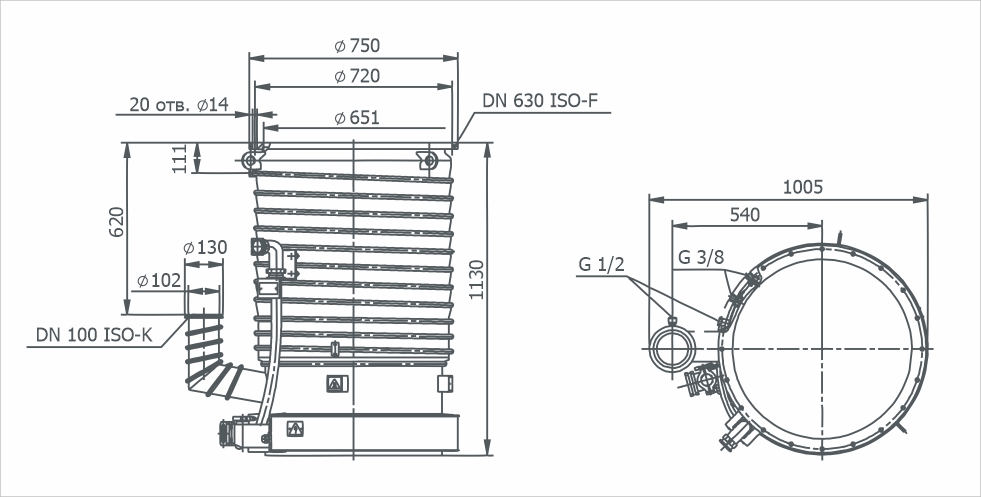

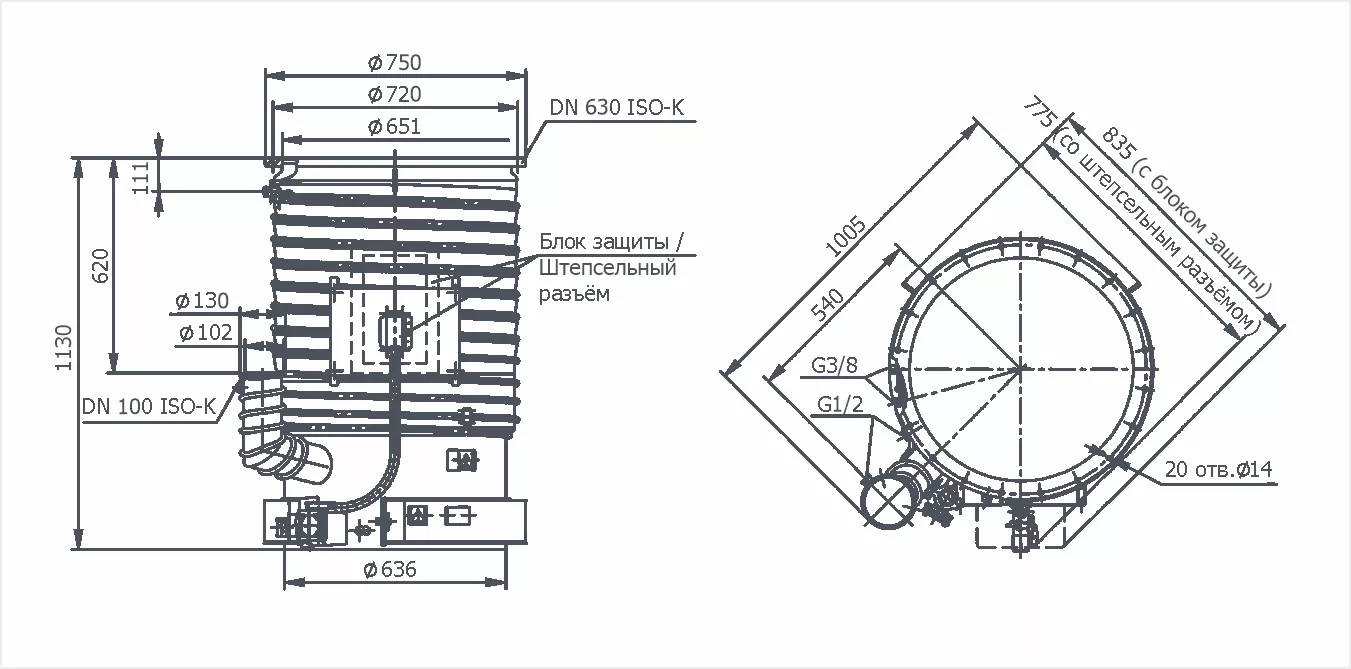

        • Габаритный чертёж
          Диффузионного вакуумного насоса НД-630
