Диффузионный высоковакуумный насос НД-400
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 7200
- Напряжение питания, В: 220/380
- Мощность, кВт: 4,8
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- По отраслевому стандарту СССР
- ISO-K
- -
- Прямое подключение через разъём
- Блок автоматов
- -
- Заправлен маслом
- Не заправлен маслом
- -
Диффузионный насос НД-400(Р): описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Диффузионный вакуумный насос НД-400(Р) от бренда VACMA является высоковакуумным насосом производительностью 7200 л/с и используется в паре с масляным форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса. Как правило, диффузионный насос НД-400(Р) используется с интегрированной ловушкой ЛИ-400 или водяной проточной ловушкой ЛП-400, которые снижают обратный поток паров рабочей жидкости в откачиваемый объём. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 500, благодаря которому улучшаются эксплуатационные свойства и долговечность вакуумного оборудования. Вакуумный насос НД-400(Р) включает в себя паропровод - четырёхступенчатую систему сопел. Принцип действия насоса достаточно прост - он заключается в процессе диффузии молекул откачиваемого газа в струю истекающего из сопел рабочего тела (пара).
Тип входного фланца
-
- ISO-K (НД-400)
- По отраслевому стандарту СССР (НД-400Р)
Тип подключения электрики
-
- Прямое подключение через разъём
- Блок автоматов
Состояние заправки
-
- Заправлен маслом
- Не заправлен маслом
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей диффузионный вакуумный насос НД-400(Р) - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях высокого вакуума, где требуется высокая скорость откачки.
✔ По запросу диффузионный вакуумный насос НД-400(Р) может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, а так же тип входного фланца: ISO-K или по отраслевому стандарту СССР, цена будет зависеть от комплектации. Купить диффузионный насос НД-400(Р) по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.
Преимущества НД-400(Р)
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Работает только совместно с форвакуумным насосом
- ■ Быстрота действия форвакуумного насоса не менее 101 м3/ч
- ■ Заправляется маслом VACMA OIL 500
- ■ Напряжение питания 220/380В
- ■ Мощность нагревателей 4,8 кВт
- ■ Кол-во нагревателей 6 шт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НД-400(Р)
Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Добыча полезных ископаемых
Технические характеристики НД-400(Р)
|
Наименование параметра и размера |
Значение насоса НД-400(Р) |
| Быстрота действия по воздуху при давлении: | |
| 1 Па (7,5х10-3мм рт. ст.), л/с, не менее | 600 |
| 1х10-1Па (7,5х10-4мм рт. ст.), л/с, не менее | 4000 |
| 1х10-2Па (7,5х10-5мм рт. ст.), л/с, не менее | 7200 |
| Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч (л/с), не менее | 101(28) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее | 26,6 (0,2) |
| Предельное остаточное давление при температуре окружающего воздуха от +100С до +350С, Па (мм рт.ст.), не более | 3х10-4(2,25х10-6) |
| Напряжение питания, В | 220/380±10% |
| Потребляемая мощность, кВт | 4,8 |
| Количество рабочей жидкости, л: | |
| max | 5,6 |
| min | 4,5 |
| Марка рабочей жидкости (масло) | ВАКМА ОЙЛ 500 |
| Расход охлаждающей воды, л/ч: | |
| на корпус | 250 |
| на маслоотражатель | 40 |
| Macca, кг, не более * | 58(80) |
| Габаритные размеры, мм, не более** | |
| высота | 785(800) |
| длина | 677 |
| ширина | 530 |
|
ПРИМЕЧАНИЕ: *Без заглушек, деталей их крепления и рабочей жидкости. ** Без заглушек и деталей их крепления. |
|

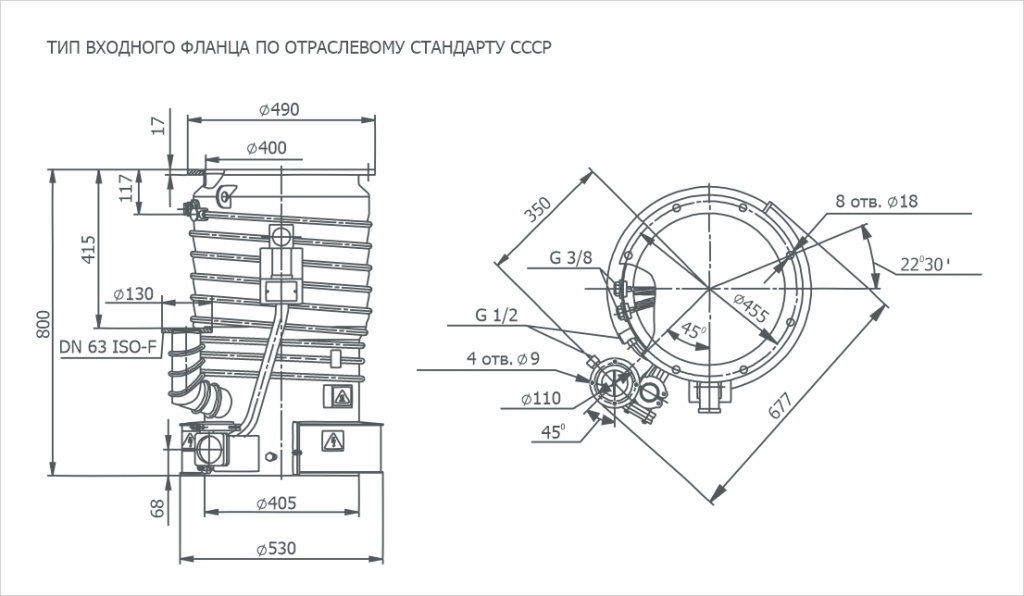

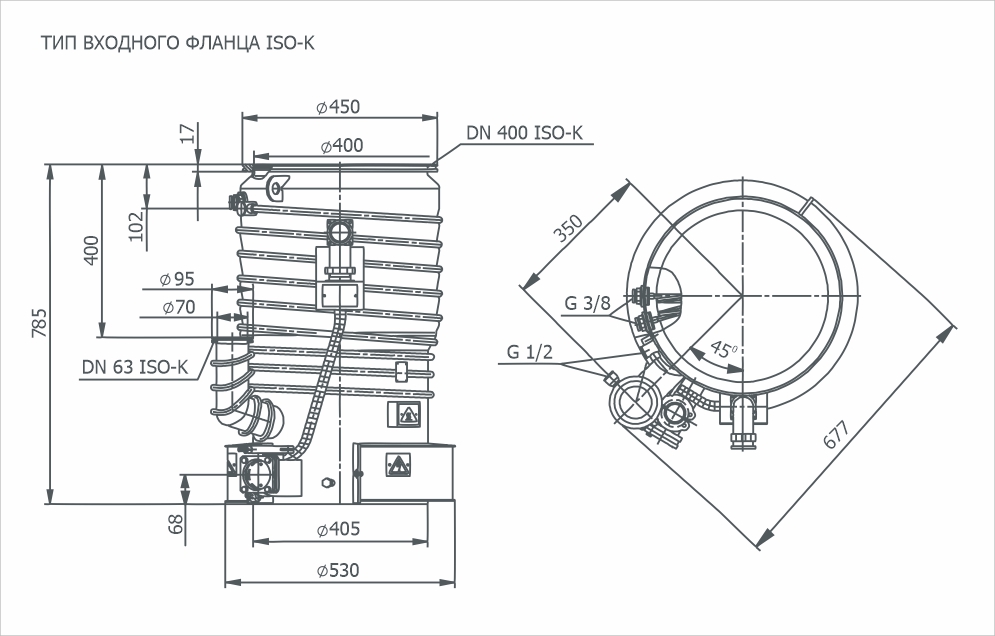

Габаритный чертёж НД-400(Р)
График зависимости быстроты действия от давления на входе в насос НД-400(Р)
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое Штепсельный разъем?
Что такое Блок автоматов?
-
Проточная вакуумная ловушка ЛП-400
-
Пневмоприводный вакуумный затвор ЗВПлП-400
-
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-400?
В диффузионном насосе НД-400 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
