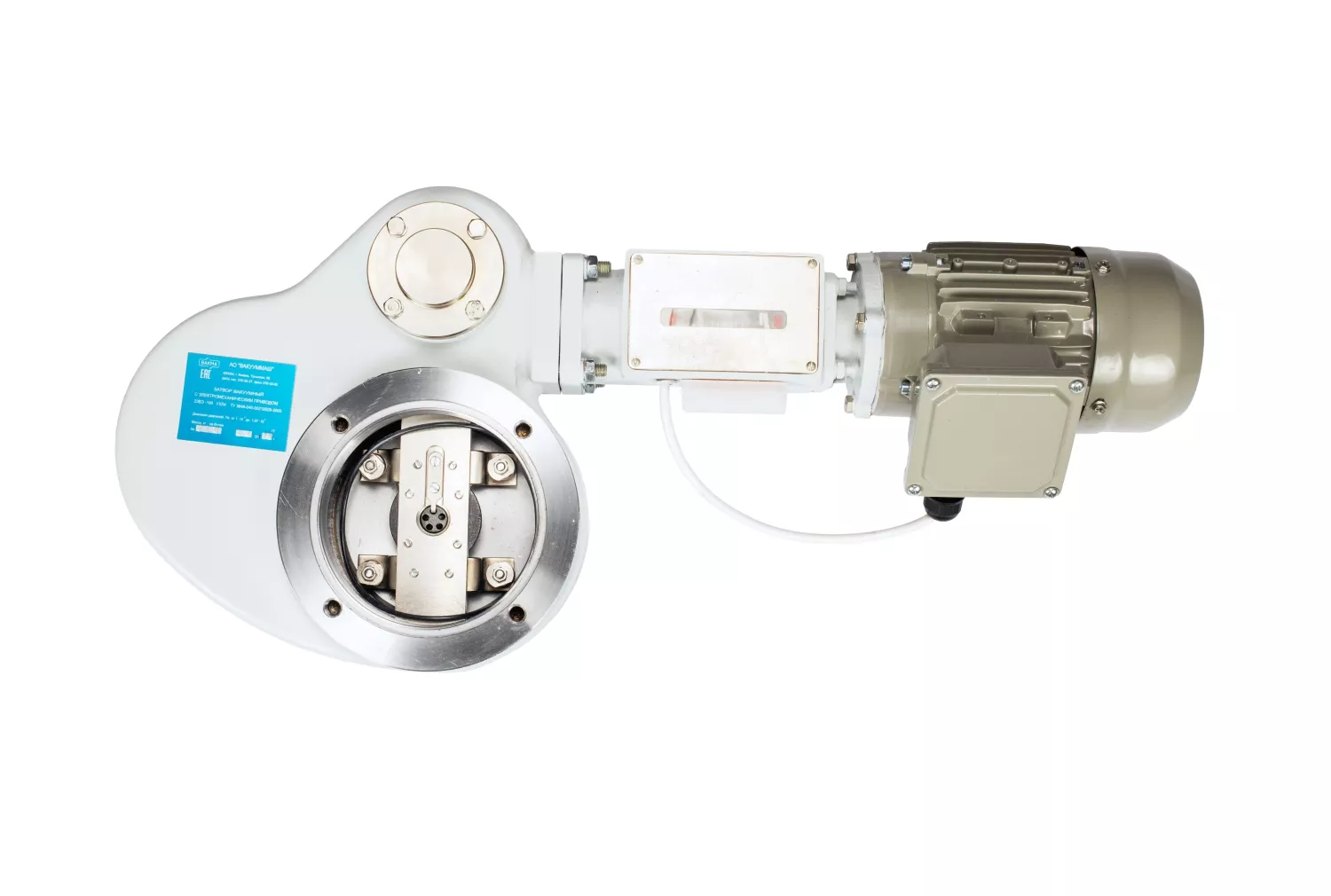

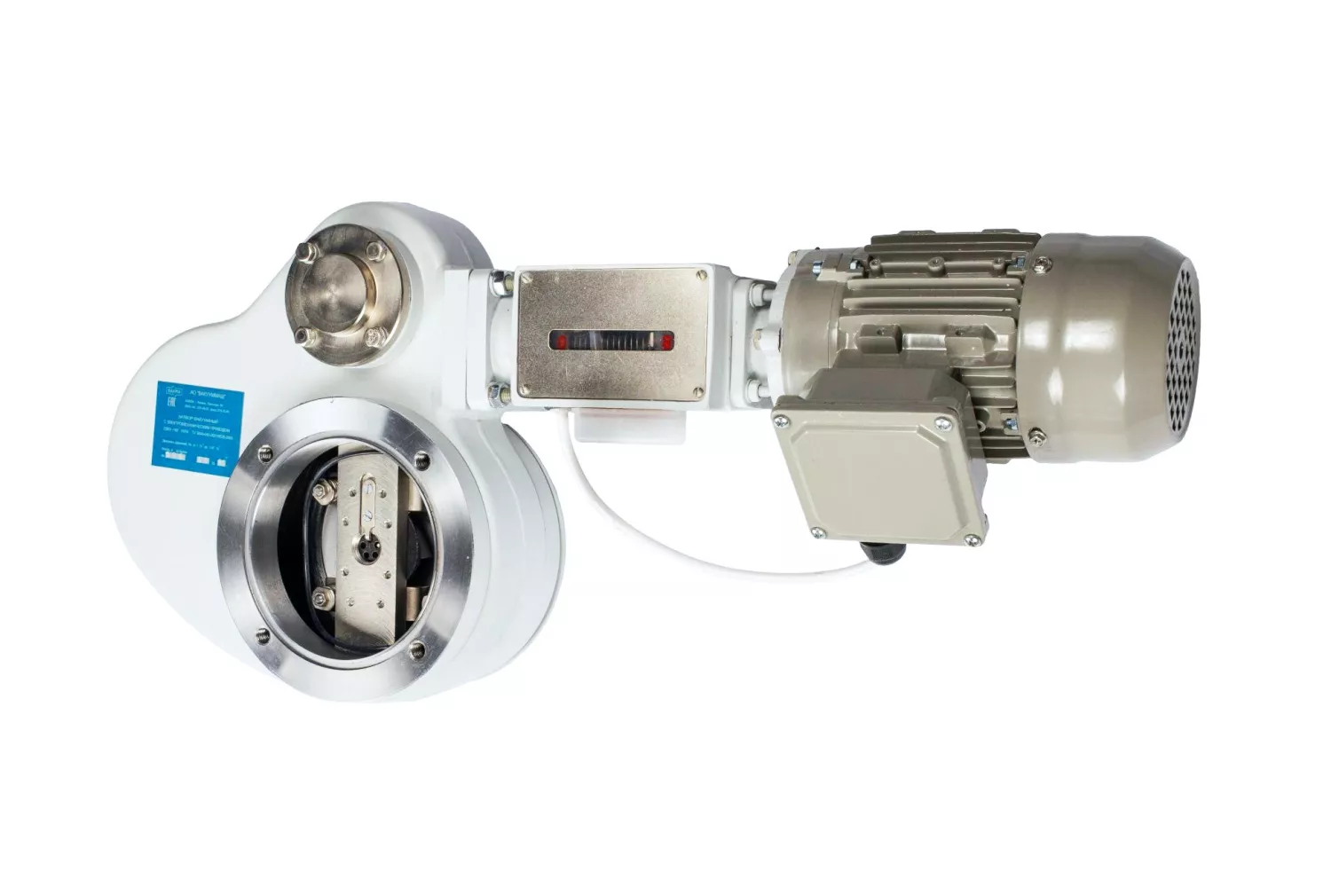

Затвор вакуумный с электромеханическим приводом 2ЗВЭ-100, с условными проходами 100мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.). Вид затвора 2ЗВЭ-100 маятниковый. Затвор 23ВЭ-100 изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-100 соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
✦ Двух позиционное управление затвора (открыто/закрыто)
✦ Время открывания/закрывания затвора 3c
✦ Напряжение питания 380В
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 18 месяцев при гарантийной наработке,
не превышающей 2000 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союза
✔ с диффузионным высоковакуумным насосом НВДМ-100 (фланец по отраслевому стандарту СССР)
✔ с вакуумными насосами других производителей
Наименование параметра |
Значение для затвора 2ЗВЭ-100 |
Проводимость (теоретическая) в молекулярном режиме, л /с, не менее |
1300 |
Норма герметичности, л · Па/c (л · мкм рт. ст./c), не более | 1х10-7 (7,5х10-7) |
Время открывания (закрывания) затвора от электропривода, с, не более | 3(15*) |
Потребляемая мощность в момент открывания (закрывания), Вт, не более | 63 |
Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более |
1,07х105 (800) |
Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более | 1,33х103 (10)* |
Условный проход, мм | 100 |
Габаритные размеры, мм, не более |

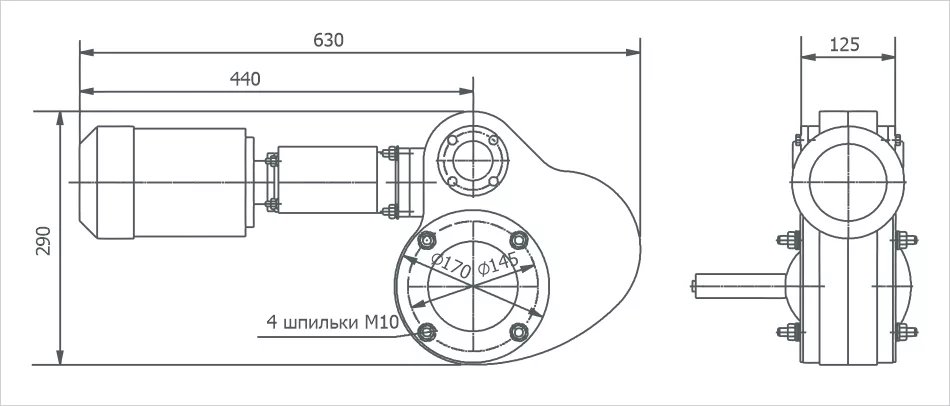

630х290х125 |
Масса, кг, не более | 17 |
ПРИМЕЧАНИЕ: *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки. Масса указана без заглушек. Допускается кратковременное (не более 3с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора. |
