Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р
Маятниковый вид затвора
С редуктором
2 позиции контроля (открыть/закрыть)
Напряжение питания 380В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 18 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Маятниковый
  • Тип: Электромеханический
  • Категория: Запорно-регулирующий затвор
  • Проводимость, л/с: 46250
  • Время открывания/закрывания, с: 27
  • Напряжение питания, В: 380
  • Мощность в момент открывания/закрывания, Вт: 200
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 400
    Материал корпуса
    Сталь нержавеющая
    • Сталь нержавеющая
    • Сталь углеродистая
    • -
    Тип входного фланца
    По отраслевому стандарту СССР
    • По отраслевому стандарту СССР
    • ISO-F
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Рекомендуем
    • Описание на электромеханический вакуумный затвор 2ЗВЭ-400Р с редуктором

      Затвор вакуумный с электромеханическим приводом 2ЗВЭ-400Р, с условными проходами 400мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.). Вид затвора 2ЗВЭ-400Р маятниковый. Затвор 23ВЭ-400Р изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-400Р соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.


      МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

      ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

      СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике



      Преимущества
      Электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором

      ✦ Двух позиционное управление затвора (открыто/закрыто)
      ✦ С редуктором (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
      ✦ Время открывания/закрывания затвора 27c
      ✦ Напряжение питания 220/380В
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 18 месяцев при гарантийной наработке,
      не превышающей 2000 циклов "Открыто-Закрыто"
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Установка электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором совместима с вакуумными насосами

      с диффузионным высоковакуумным насосом НД-400Р (фланец по отраслевому стандарту СССР)
      с диффузионным высоковакуумным насосом НД-400 (фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
      с бустерным вакуумным насосом 2НВБМ-400Р/6000 (фланец по отраслевому стандарту СССР)
      с бустерным вакуумным насосом 2НВБМ-400/6000 (фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
      ✔ с вакуумными насосами других производителей

      Основные параметры
      Электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором

      Основные параметры электромеханического вакуумного затвора 2ЗВЭ-400Р АО Вакууммаш

      Информация для заказа
      Электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором

      Информация для заказа электромеханического вакуумного затвора 2ЗВЭ-400Р АО Вакууммаш

      Документы
      Каталог вакуумного оборудования АО "Вакууммаш" Буклет на Вакуумные затворы, клапаны и ловушки Брошюра на Затворы вакуумные Декларация соответствия на затвор вакуумный с электромеханическим приводом 2ЗВЭ Сертификат соответствия ISO
      Рекомендуем
      • Диффузионный высоковакуумный насос НД-400
      • Бустерный высоковакуумный насос 2НВБМ-400/6000
      • Минеральное вакуумное масло VACMA OIL 300
      Показать все рекомендуемые
      • Вид: Маятниковый
      • Категория: Запорно-регулирующий затвор
      • Проводимость, л/с: 46250
      • Время открывания/закрывания, с: 27
      • Напряжение питания, В: 380
      • Мощность в момент открывания/закрывания, Вт: 200
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Диаметр условного прохода, мм: 400

          Технические характеристики
          Электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором


          Наименование параметра


          Значение для затвора
          2ЗВЭ-400Р

          Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 46250
          Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7 (7,5х10-7)
          Время открывания (закрывания) затвора от электропривода, с, не более 27
          Потребляемая мощность в момент открывания (закрывания), Вт, не более 200
          Перепад давлений в закрытом положении с любой стороны заслонки,
          Па (мм рт. ст.), не более
          1,07х10(800)
          Допустимый перепад давлений при открывании заслонки, Па  (мм рт. ст.), не более 1,33х103 (10)*
          Условный проход, мм 400
          Габаритные размеры, мм, не более 1070х750х235
          Масса, кг, не более 110

          ПРИМЕЧАНИЕ:
          *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.),
          когда большее давление направлено на разуплотнение заслонки.
          Масса указана без заглушек.
          Допускается кратковременное (не более 3с) увеличение потребляемой мощности
          в момент уплотнения и разуплотнения затвора.

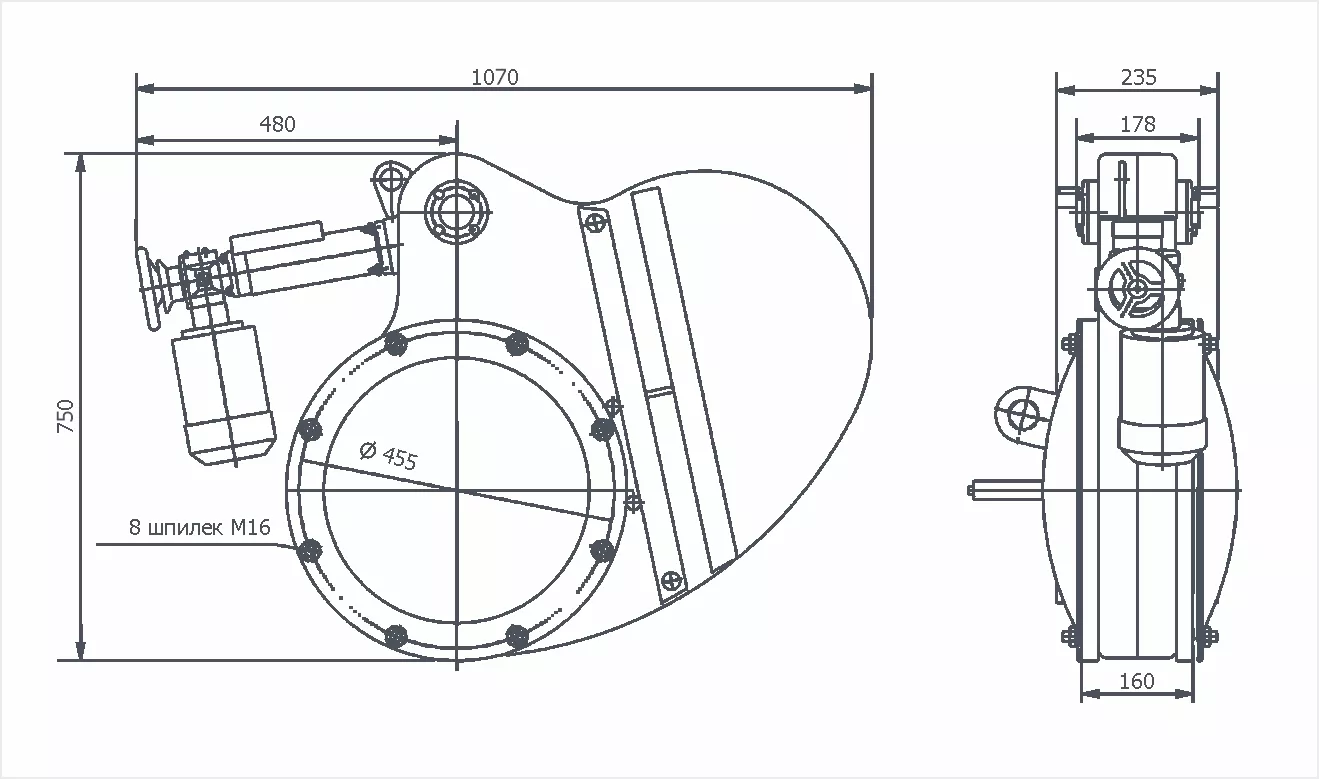

        • Габаритный чертёж
          Электромеханического вакуумного затвора 2ЗВЭ-400Р с редуктором
