Пневматический вакуумный затвор ЗВпП-250
- Вид: Шиберный
- Тип: Пневматический
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 8
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 250
- Проводимость, м3/с: 19,5
- Тип входного фланца: ISO-F
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
- Описание
- Характеристики
- Габариты
- Рекомендуем
-
Затвор ЗВпП-250: описание, преимущества, характеристики, рекламные материалы
Затвор вакуумный с пневмоприводом ЗВпП-250 с условными проходами 250 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1х10-6до 1,07х105Па (от 0,75х10-8до 800 мм рт.ст.). Рабочая среда – воздух и неагрессивные газы. Температура рабочей среды от плюс 1 ˚С до плюс 40 ˚С. Затвор вакуумный с пневмоприводом не предназначен для использования на пожаро-взрывоопасных производствах. Затвор вакуумный пневматический ЗВпП-250 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг. Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной. Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%
Установка ЗВпП-250 совместима с вакуумным насосом:
Бустерный вакуумный насос 2НВБМ-250/3000
(фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F) Диффузионный высоковакуумный насос НД-250
(фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F) Вакуумный насос других производителейПреимущества ЗВпП-250
✦ Материал корпуса из нержавеющей стали
✦ Двух позиционное управление затвора (открыто/закрыто)
✦ Время открывания/закрывания затвора 8c
✦ Тип входного фланца ISO-F
✦ Вид уплотнения Витон (фторкаучук)
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаОсновные параметры ЗВпП-250
Информация для заказа ЗВпП-250
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
ДокументыКаталог вакуумного оборудования АО "Вакууммаш" Буклет на Вакуумные затворы, клапаны и ловушки Брошюра на Затворы вакуумные Декларация соответствия на затворы вакуумные с пневмоприводом ЗВпП Сертификат соответствия ISOРекомендуем-
Диффузионный высоковакуумный насос НД-250
-
Бустерный высоковакуумный насос 2НВБМ-250/3000
-
Минеральное вакуумное масло VACMA OIL 300
Показать все рекомендуемые -
-
- Вид: Шиберный
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 8
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 250
- Проводимость, м3/с: 19,5
- Тип входного фланца: ISO-F
Технические характеристики
Пневматического вакуумного затвора ЗВпП-250
Наименование параметра
Значение для
затвора ЗВпП-250
Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 19,5 Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более 5,6х10-4 (4,2х10-3) Время открывания (закрывания) затвора от пневмопривода, с, не более 8 Диапазон рабочих давлений, Па (мм рт.ст.) от 1х10-6 до 1,07х105
(от 0,75х10-8 до 800)Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более 1,07х105 (800) Допустимый перепад давлений при открывании заслонки, Па (мм рт.ст.), не более 1,3х103 (10) Габаритные размеры, мм, не более 1133х283х401 Масса, кг, не более 80 -

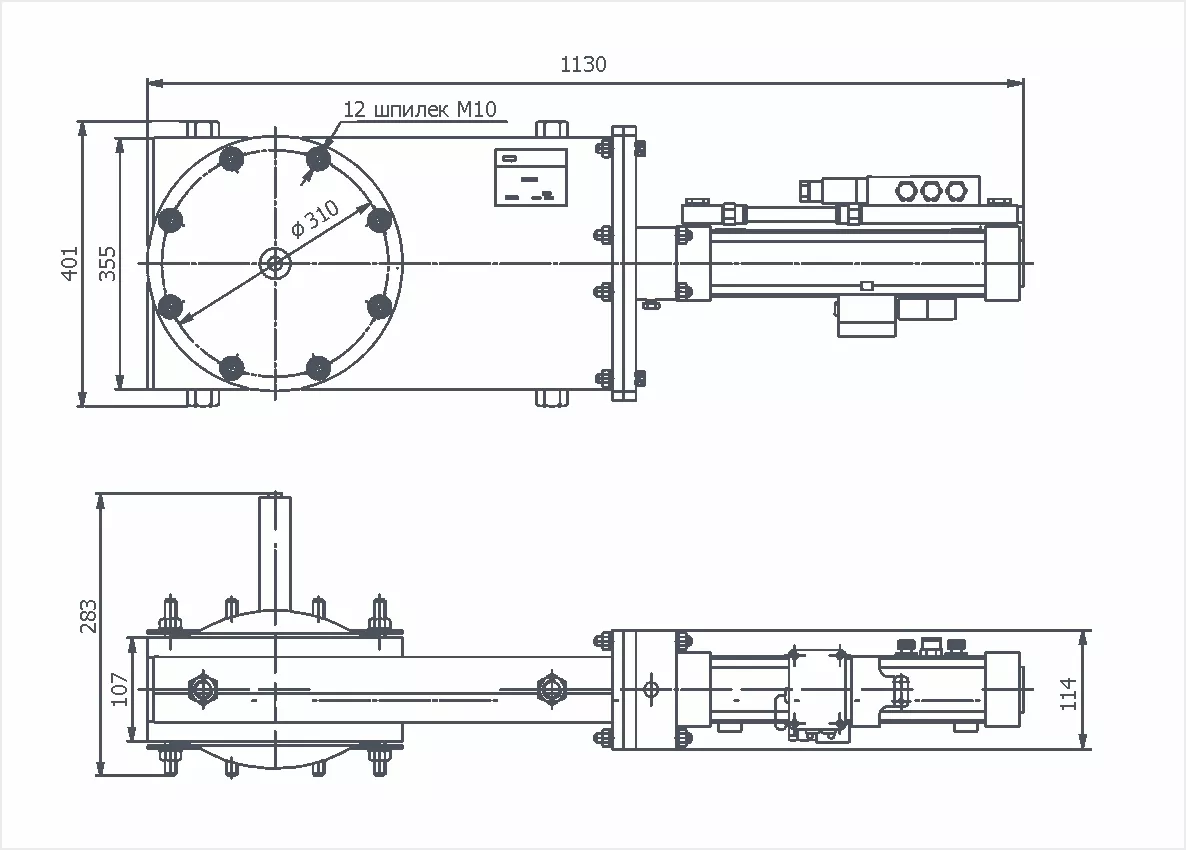

Габаритный чертёж
Пневматического вакуумного затвора ЗВпП-250
-
