Электромеханический вакуумный затвор с редуктором 2ЗВЭ-160Р
- Вид: Маятниковый
- Тип: Электромеханический
- Категория: Запорно-регулирующий затвор
- Проводимость, л/с: 3340
- Время открывания/закрывания, с: 15
- Напряжение питания, В: 380
- Мощность в момент открывания/закрывания, Вт: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 160
- Сталь нержавеющая
- Сталь углеродистая
- -
- По отраслевому стандарту СССР
- ISO-F
- -
Затвор 2ЗВЭ-160Р с редуктором: описание, преимущества, характеристики, рекламные материалы
Затвор вакуумный с электромеханическим приводом 2ЗВЭ-160Р, с условными проходами 160мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.). Вид затвора 2ЗВЭ-160Р маятниковый. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-160Р соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.
Установка 2ЗВЭ-160Р совместима с вакуумным насосом
-
Диффузионный высоковакуумный насос НВДМ-160
(фланец по отраслевому стандарту СССР)
-
Бустерный вакуумный насос 2НВБМ-160Р/1000
(фланец по отраслевому стандарту СССР)
-
Бустерный вакуумный насос 2НВБМ-160/1000
(фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
-
Вакуумный насос других производителей
Материал корпуса
-
- Сталь углеродистая
- Сталь нержавеющая
Тип входного фланца
-
- ISO-F
- По отраслевому стандарту СССР
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества 2ЗВЭ-160Р с редуктором
- ■ Двух позиционное управление затвора (открыто/закрыто)
- ■ С редуктором
(наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
- ■ Время открывания/закрывания затвора 15c
- ■ Напряжение питания 380В
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 2000 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики 2ЗВЭ-160Р с редуктором
|
Наименование параметра |
Значение для затвора 2ЗВЭ-160Р |
| Проводимость (теоретическая) в молекулярном режиме, л/с, не менее | 3340 |
| Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более | 1х10-7 (7,5х10-7) |
| Время открывания (закрывания) затвора от электропривода, с, не более | 15 |
| Потребляемая мощность в момент открывания (закрывания), Вт, не более | 100 |
| Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более | 1,33х103 (10)* |
| Условный проход, мм | 160 |
| Габаритные размеры, мм, не более |
660х370х147 |
| Масса, кг, не более | 25 |
|
ПРИМЕЧАНИЕ: *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки. Масса указана без заглушек. Допускается кратковременное (не более 3 с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора. |
|

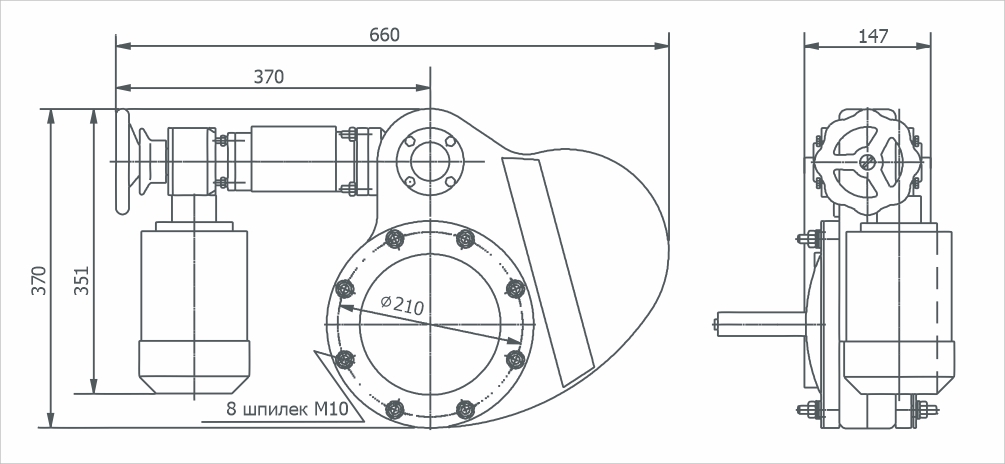

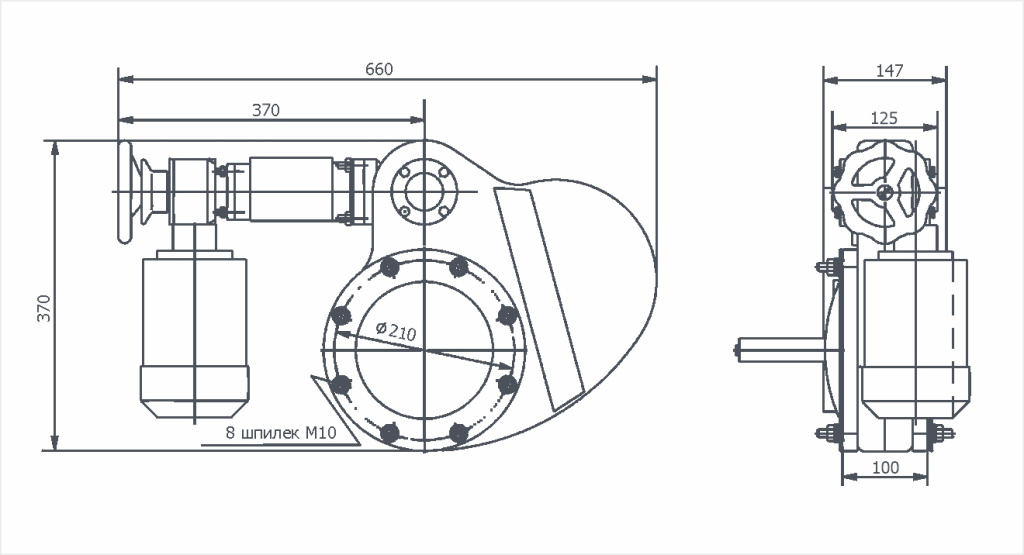

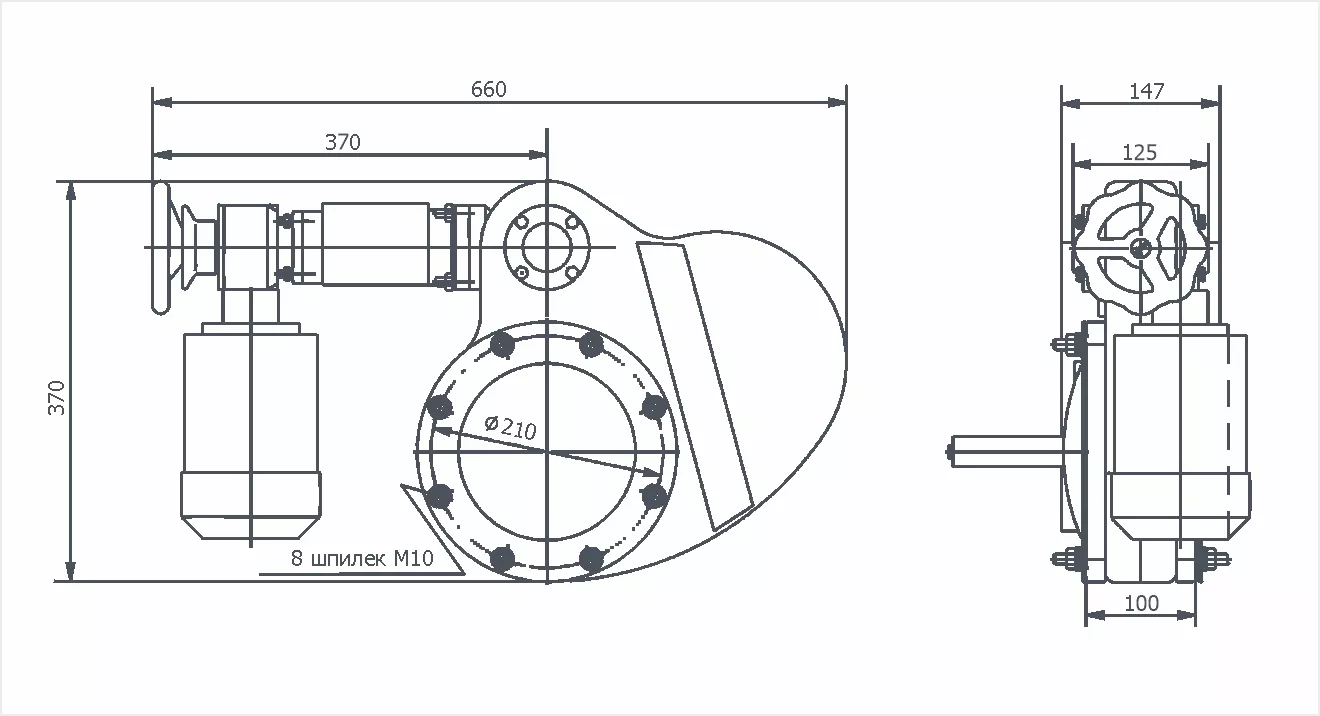

Габаритный чертёж 2ЗВЭ-160Р с редуктором
