Пластинчато-роторный насос 2НВР-90Д: описание, преимущества, область применения, принцип действия, технические характеристики, габаритный чертёж, рекламные материалы
Масляный пластинчато-роторный вакуумный насос 2НВР-90Д от бренда VACMA производительностью 90 куб.м/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. 2НВР-90Д проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками, для того, чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством. Пластинчато-роторный вакуумный насос 2НВР-90Д может применяться как форвакуумный насос в комбинации с диффузионными (НД, НВДМ), бустерными (2НВБМ), двухроторными типа Рутс (НВД), турбомолекулярными и крионасосами
✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-90Д хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
✔ Купить пластинчато-роторный вакуумный насос 2НВР-90Д от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, маслоотделитель, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.
Преимущества 2НВР-90Д
- ■ Состоит в реестре Минпромторга. Реестровый номер № 10597286
- ■ Материал корпуса из алюминия
- ■ Воздушное охлаждение
- ■ Во входном патрубке установлен фильтр
- ■ Снабжен газобалластным устройством
- ■ Заправлен маслом VACMA OIL 100
- ■ При работе не требует обслуживания, кроме контроля уровня масла
- ■ Легко монтируется в системах откачки
- ■ Откачиваемый газ проходит через фильтр, что ограничивает выброс паров масла в атмосферу
- ■ Не требуется фундамент
- ■ Напряжение питания 380В (переменный ток)
- ■ Мощность электродвигателя 2,20 кВт
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 часов
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения 2НВР-90Д
Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов
Принцип работы 2НВР-90Д
Вакуумный насос 2НВР-90Д имеют блочную компоновку. На стойке, закрепленной на oпopax болтами, с одной стороны через крышку установлен электродвигатель, с другой стороны рабочий блок насоса, помещенный в корпус. Вход и выход насоса выполнены в стойке. Входной патрубок расположен на верхней стенке стойки, выхлопной патрубок на боковой стенке стойки. Рабочий блок насоса 2НВР-90Д состоит из двух ступеней, образованных цилиндрами, роторами, пластинами. Цилиндры и крышки собраны в блок на штифтах и стянуты шпильками. Ротора вращаются в подшипниках качения. Вакуумный нacoc 2НВР-90Д снабжен газобалластным устройством, предназначенным для предотвращении конденсации паров при откачке парогазовых смесей. Расход воздуха через газобалластное устройство устанавливается за счет калиброванного отверстия. Система выхлопа насоса состоит из резиновых клапанов, пружин, крышек, служащих одновременно ограничителями хода клапанов, маслоотражающих экранов. Для предотвращения попадания в насос твердых частиц во входном патрубке установлен фильтр. Охлаждение насоса воздушное. Забор воздуха крыльчаткой осуществляется через щели в крышке.
Технические характеристики 2НВР-90Д
Наименование параметра и размера
|
Значение для насоса
2НВР-90Д
|
Диаметр условного прохода входного / выходного патрубков, мм
|
63/25
|
Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с)
|
90 +13,5
-9,0
(25 +3,75
-2,5)
|
Предельное остаточное давление, Па (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100
|
|
парциальное без газобалласта
|
1,0х10-2 (7,5х10-5)
|
полное без газобалласта
|
6,7х10-1 (5х10-3)
|
полное с газобалластом
|
6,7х100 (5х10-2)
|
Наибольшее рабочее давление, кПа (мм рт.ст.)
|
1,33(10)
|
Объем откачиваемого сосуда, мЗ, не более
|
12
|
Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.)
|
2,66 (20)
|
Количество рабочей жидкости, заливаемой в насос, дм3
|
6 +0,5
-0,7
|
Питание электродвигателя от сети трехфазного переменного тока с частотой 50 Гц напряжением, В
|
380
|
Мощность электродвигателя, кВт
|
2,2
|
Габаритные размеры, мм, не более:
|
|
длина
|
870
|
ширина
|
290
|
высота
|
400
|
Масса, кг, не более*
|
100
|
* Без учёта рабочей жидкости
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25°С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.
|

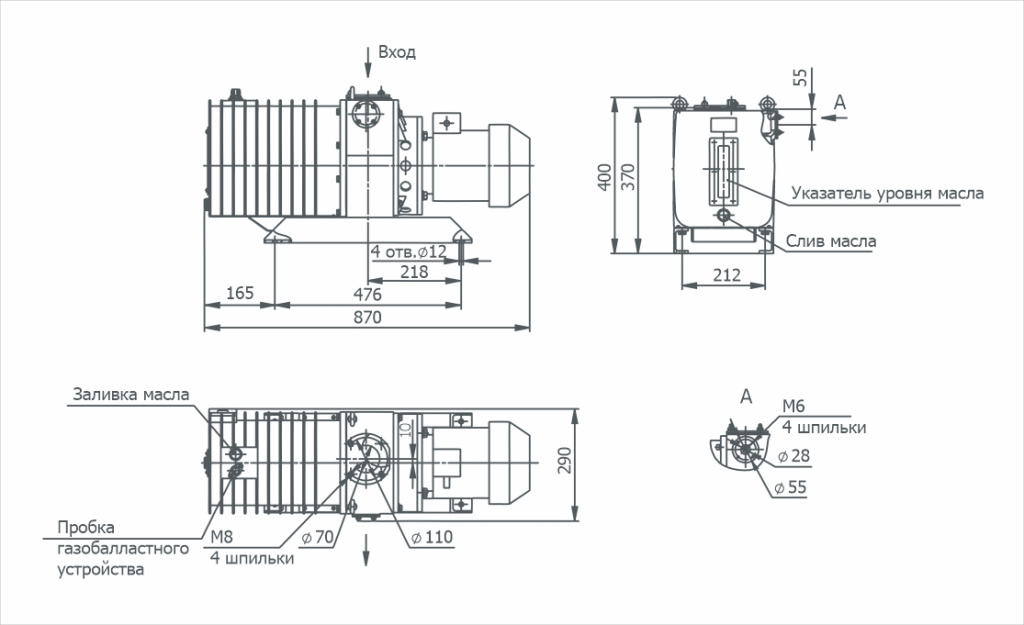

Габаритный чертёж 2НВР-90Д
График зависимости быстроты действия от давления на входе в насос 2НВР-90Д
