2НВБМ-500/12000 Бустерный высоковакуумный насос АО «Вакууммаш»
2НВБМ-500/12000 Бустерный высоковакуумный насос АО «Вакууммаш»
2НВБМ-500/12000 Бустерный высоковакуумный насос АО «Вакууммаш»

2НВБМ-500/12000
Бустерный высоковакуумный насос
Работает только совместно с форвакуумным насосом
Быстрота действия форвакуумного насоса не менее 288м3/ч
Тип входного фланца ISO-K
Штепсельный разъём
Заправлен маслом VACMA OIL 300
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Высокий вакуум
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 10000
  • Артикул:: 0202-0514F1111
    Все характеристики
    15 000 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Бустерного вакуумного насоса 2НВБМ-500/12000

      Бустерный насос 2НВБМ-500/12000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 200 Па (1,5 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-500/12000 не менее 100 л/с. Предельное остаточное давление насоса 2НВБМ-500/12000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 6,6∙10-4Па (5∙10-6мм рт.ст.). Давление охлаждающей воды на входе в насос 2НВБМ-500/12000 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2) Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 1200 л/ч.

      Общее количество рабочей жидкости для насоса 2НВБМ-500/12000 составляет 65л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2 до 1·10-1 мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный.

      • Время останова бустерного насоса 2НВБМ-500/12000 без использования сжатого воздуха от 6,5 до 7 ч
      • Время останова бустерного насоса 2НВБМ-500/12000 с использованием сжатого воздуха от 1,5 до 2 ч

      Основные параметры
      Бустерного вакуумного насоса 2НВБМ-500/12000

      Основные параметры бустерного вакуумного насоса 2НВБМ-500/12000 АО Вакууммаш

      Информация для заказа
      Бустерного вакуумного насоса 2НВБМ-500/12000

      Информация для заказа бустерного вакуумного насоса 2НВБМ-500/12000 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, л/с: 10000

        Технические характеристики
        Бустерного вакуумного насоса 2НВБМ-500/12000


        Наименование параметра и размера


        Значение для насоса
        2НВБМ-500/12000

        Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па
        (от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1)
        10000+1700
                     -1000
        Наибольшее выпускное давление, при давлении на входе 1,33 Па
        (1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1)
        200 (1,5)
        Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее 288(80)
        Потребляемая мощность при номинальном напряжении 380 В для сети
        трёхфазного тока, Вт 1)
        24000+1200
                     -2400
        Расход охлаждающей воды температурой
        от +10°С до +20°С, л/ч, не менее 2)
        1200
        Объем заливаемой рабочей жидкости, л 3) 65
        Масса, кг, не более 4) 1100
        Габаритные размеры, мм, не более 5)
        высота 2690
        ширина 1305
        длина 1400

        ПРИМЕЧАНИЕ:
        1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение
        значения параметров на 30%.
        2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
        Слив из насоса должен быть свободным с разрывом струи.
        3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019.
        Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла.
        4) Без заглушек, деталей их крепления и рабочей жидкости.
        5) Без заглушек и деталей их крепления.

        График зависимости быстроты действия от давления на входе в насос 2НВБМ-500/12000

        График зависимости быстроты действия от давления на входе в насос 2НВБМ-500/12000 АО Вакууммаш

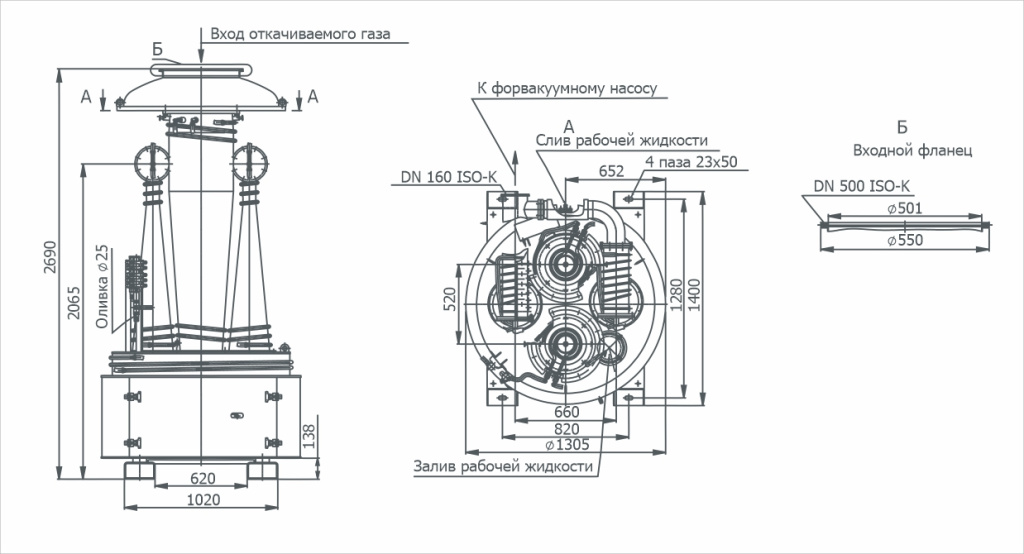

      • Габаритный чертёж
        Бустерного вакуумного насоса 2НВБМ-500/12000
