НД-800 Диффузионный высоковакуумный насос АО «Вакууммаш»

НД-800
Диффузионный высоковакуумный насос
Работает только совместно с форвакуумным насосом
Быстрота действия форвакуумного насоса не менее 378м3/ч
Тип входного фланца ISO-F
Заправлен маслом VACMA OIL 500
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Высокий вакуум
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 27000
    Все характеристики
    Вариант исполнения
    Блок автоматов
    • Блок автоматов
    • Штепсельный разъёмом
    • -
    1 500 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Диффузионного вакуумного насоса НД-800

      Рабочее состояние диффузионного насоса НД-800 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-800 максимум 15л, минимум 10л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

      Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С.

      Работу нагревателей в диффузионном насосе НД-800 рекомендуется контролировать с помощью двух датчиков температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 360 0С для диффузионного насоса НД-800, датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

      Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 900 л/ч, на маслоотражатель 120 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

      • Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-800 должна быть не менее 105 л/с

      • Для снижения потерь рабочей жидкости диффузионного насоса НД-800 при давлениях (1·10-1 - 1) Па [(7,5·10-4 - 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-800

      Схема подключения нагревателей

      Диффузионный высоковакумный нacoc-800 должен быть пoдключён к трехфазной сети переменного тока З80В со средней точкой. В насосе установлены восемнадцать нагревателей из расчета шесть нагревателей на фазу.

      Основные параметры
      Диффузионного вакуумного насоса НД-800

      Основные параметры диффузионного вакуумного насоса НД-800 АО Вакууммаш

      Информация для заказа
      Диффузионного вакуумного насоса НД-800

      Информация для заказа диффузионного вакуумного насоса НД-800 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, л/с: 27000

          Технические характеристики
          Диффузионного вакуумного насоса НД-800


          Наименование параметра и размера


          Значение
          насоса НД-800

          Быстрота действия по воздуху при давлении:
          1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 2250
          1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 15000
          1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 27000
          Быстрота действия форвакуумных насосов при давлении
          26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч (л/с), не менее
          378(105)
          Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
          Предельное остаточное давление при температуре окружающего воздуха
          от +100С до +350С, Па (мм рт.ст.), не более
          3х10-4 (2,25х10-6)
          Обратный поток паров рабочей жидкости при давлении
          1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
          8х10-4
          Напряжение питания, В 220/380±10%
          Потребляемая мощность, кВт 18
          Количество рабочей жидкости, л:
          max 14,6
          min 12,4
          Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
          Расход охлаждающей воды, л/ч:
          на корпус 900
          на маслоотражатель 120
          Macca, кг, не более * 300
          Габаритные размеры, мм, не более**
          высота 1450
          длина 1225
          ширина 920

          ПРИМЕЧАНИЕ:
          *Без заглушек, деталей их крепления и рабочей жидкости.
          ** Без заглушек и деталей их крепления.

          График зависимости быстроты действия от давления на входе в насос НД-800

          График зависимости быстроты действия от давления на входе в насос НД-800 АО Вакууммаш

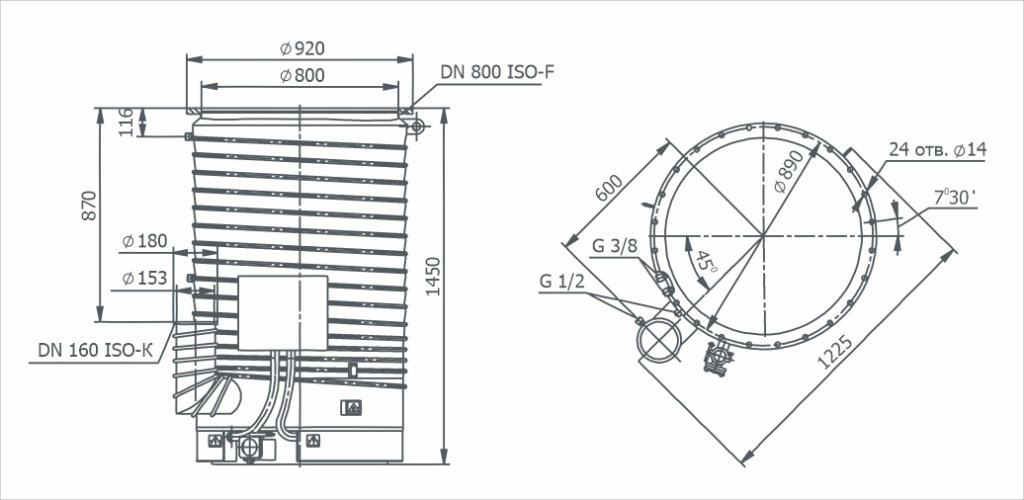

        • Габаритный чертёж
          Диффузионного вакуумного насоса НД-800
