Фланцевые соединения CF

Фланцевые соединения ISO-CF: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-CF изготовлены из отборных, устойчивых к коррозии видов нержавеющей стали. Все компоненты сварены внутри, чтобы с самого начала предотвратить появление трещин или карманных отверстий, которые могут представлять собой так называемую виртуальную утечку.

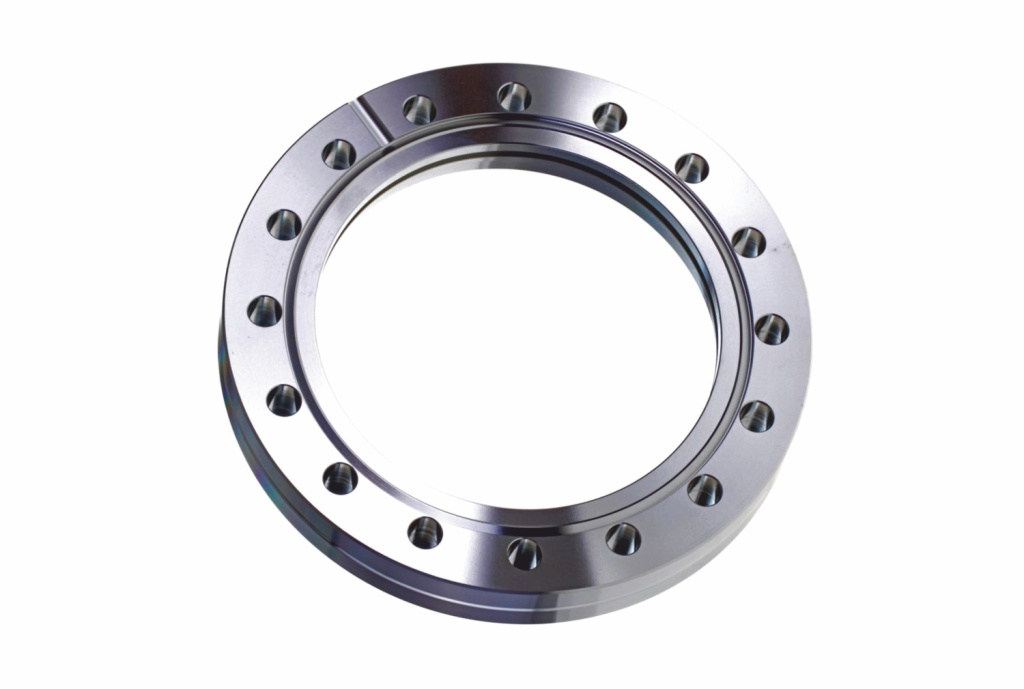

    Фланец ISO-CF изготавливаются в нескольких исполнениях:


• Вращающийся
  Фланец состоит из двух частей, внешняя часть играет роль накидного фланца, что позволяет смонтировать соединение под любым углом.

• Невращающийся
  Соединение не может быть развернуто под произвольным углом

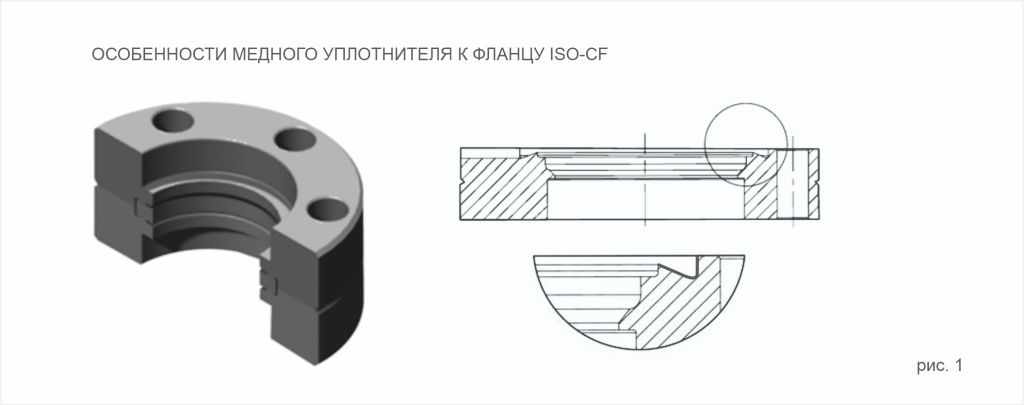

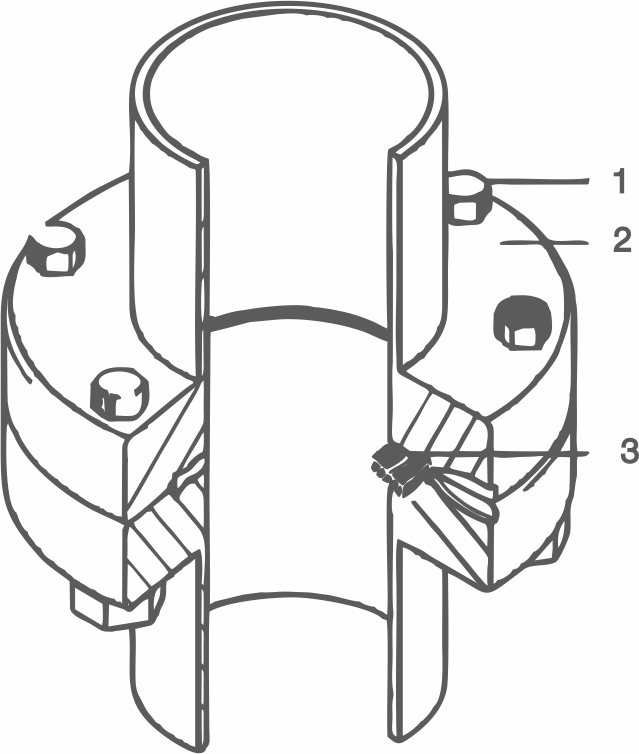

Особенности медного уплотнителя к фланцу ISO-СF

• Для того, чтобы обеспечить уплотнение, фланец ISO-СF имеет "клин". Медная прокладка располагается между "клиньями" двух фланцев ISO-СF, имеет толщину 2 мм и центруется по внешнему диаметру проточной, выполненной с внутренней стороны фланца. Соединение фланцев обеспечивается болтами. При затягивании болтов "клин" каждого из фланцев деформирует поверхность прокладки, причём за счёт конструкции "клина" давление обеспечивается как в аксиальном, так и в радиальном направлении (материал прокладки выдавливается к внешнему диаметру фланца). В результате материал прокладки оказывается запертым в полости, образованной "клиньями" и внутренними поверхностями проточки фланцев. При такой конструкции возможности дальнейшей деформации или текучести материала прокладки блокированы вплоть до высоких температур.



Преимущества соединений ISO-CF

• ■   Низкие скорости дегазации

• ■   Высокая температура дегазации

• ■   Скорость утечки ниже 1x10^-11 мбар x л/с

• ■   Основные размеры соответствуют размерам компонентов других международных производителей

• ■   Болты могут быть вставлены со стороны корпуса


Использование соединений ISO-CF

Фланцевые соединения типа ISO-CF рассчитаны на эксплуатацию при высоких или низких температурах (-200⁰С - 450⁰С) и рассчитаны на использование:

• ■    В системах сверхвысокого вакуума,

• ■    В камерах для проведения "чистых" технологических процессов

• ■    В вакуумных камерах, в которых производится работы с агрессивными или токсичными материалами

• ■    Возможность построения вакуумных систем из стандартных компонентов

Поставляем широкий ассортимент фланцевых соединений ISO-CF

Уплотнительные кольца ISO-CF витоновые Уплотнительные кольца ISO-CF медные Фланцы ISO-CF Фланцы ISO-CF глухие Фланцы ISO-CF с патрубком Редукторы ISO-CF / CF Редукторы ISO-CF / CF уменьшающие Адаптеры ISO-CF / KF Адаптеры ISO-CF / K Уголки ISO-CF сварные Уголки ISO-CF тянутые Тройники ISO-CF
Кресты ISO-CF Сильфоны ISO-CF Сильфоны ISO-CF гибкие Болты на фланцевые соединения ISO-CF с пластиной Болты на фланцевые соединения ISO-CF шестигранные Болты на фланцевые соединения ISO-CF

Специалисты АО «вакууммаш» предлагают вам комплексное решение. Подберут под ваши задачи: вакуумное оборудование, вакуумную арматуру и фланцевые соединения, окажут необходимую техническую поддержку. На нашем сайте можно Ознакомиться с каталогом на вакуумное оборудование
