Фланцевые соединения ISO-KF

Фланцевые соединения ISO-KF: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-KF обеспечивают быструю установку и замену компонентов в вакуумных системах. Это удобная универсальная система соединительных элементов, позволяющая быстро собирать и разбирать вакуумные трубопроводы. Важное достоинство это типа соединений состоит в том, что узел можно многократно разъединять и соединять вручную, без использования специального инструмента. Высоковакуумные герметичные соединения ISO-KF могут быть выполнены без использования инструментов простыми поворотом барашковой гайки зажимного кольца.

Способы соединения
фланцев ISO-KF

Соединение двух фланцев ISO-KF (рис.1)
При соединении двух фланцев ISO-KF сжатие расположенного между ними уплотнительного кольца достигается за счёт шарнирных хомутов, обеспечивающих равномерное усилие на внешние стороны фланцев ISO-KF.

Соединение фланца ISO-KF к фланцу большого диаметра (рис.2)
Для присоединения фланца ISO-KF к фланцам большего диаметра используются когтевые зажимы (струбцины), обеспечивающие давление на внешние стороны фланцев ISO-KF, за счёт прижимных болтов зажимов, которые заворачиваются в глухие отверстия фланца большого диаметра.

Преимущества
соединений ISO-KF

■   Подходит для давления до 10^-7 мбар
■   Подходит для давления до 2,5 бар с внутренним центрирующим кольцом, зажимным кольцом/быстрозажимным кольцом
■   Подходит для давления до 5 бар с наружным кольцом, ультра уплотнительное кольцо и зажимное кольцо из 3 частей
■   Быстрый, безопасный и надёжный
■   Не требуется никаких инструментов
■   Легко разбирается и моется

Использование
соединений ISO-KF

Фланцевые соединения типа ISO-KF используются во всех видах вакуумного оборудования и во всех отраслях, где это оборудования применяется. Наиболее целесообразно использовать эти соединения в случаях, когда требуется частая сборка и разборка системы, в частности:

■    В системах, нуждающихся в частой очистке или замене компонентов
■    В вакуумных системах малого размера
■    В экспериментальных системах в научно-исследовательских лабораториях
■    В учебных лабораториях
■    В трубопроводах предварительной откачки и форвакуумной откачки больших вакуумных систем

Поставляем широкий ассортимент фланцевых соединений КF

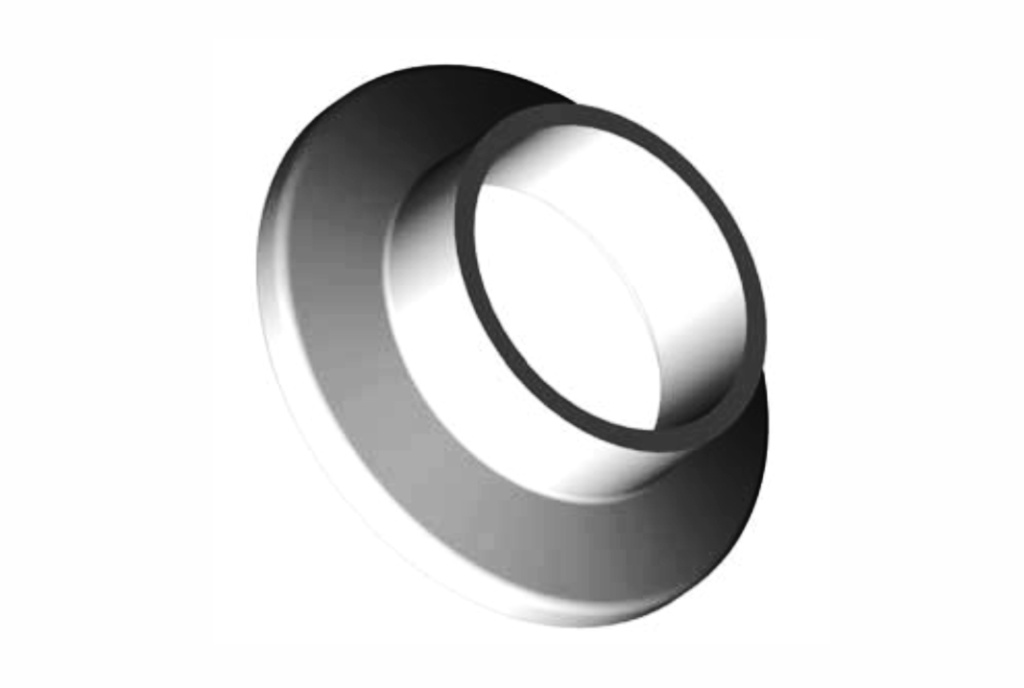

Центрирующие кольца ISO-KF в сборе Центрирующие кольца ISO-KF с наружным кольцом Центрирующие кольца ISO-KF переходные Фланцы ISO-KF Фланцы глухие ISO-KF Фланцы ISO-KF с коротким патрубком Фланцы ISO-KF с длинным патрубком Патрубки ISO-KF Штуцеры ISO-KF с наконечником Уголки ISO-KF тянутые Тройники ISO-KF равнопроходные Кресты ISO-KF равнопроходные Сильфоны ISO-KF гибкие Хомуты ISO-KF Заглушки к фланцам ISO-KF

Специалисты АО «вакууммаш» предлагают вам комплексное решение. Подберут под ваши задачи: вакуумное оборудование, вакуумную арматуру и фланцевые соединения, окажут необходимую техническую поддержку. На нашем сайте VACMA.RU Ознакомиться с каталогом на вакуумное оборудование
