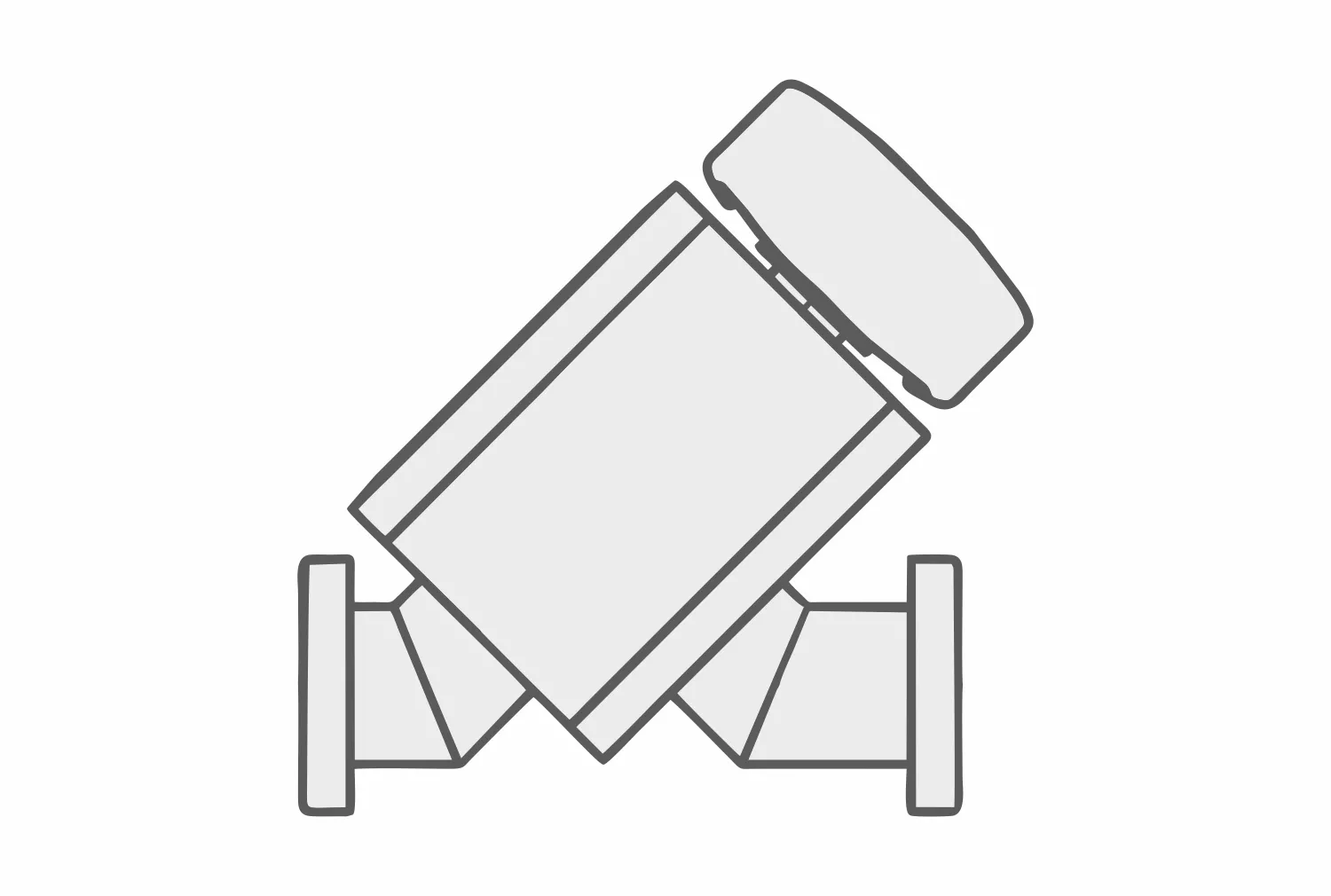

Ручной вакуумный клапан КВРП-10
- Тип: Ручной
- Категория: Запорно-регулирующий клапан
- Исполнение: Прямопроходный
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 10
- Проводимость, м3/с: 0,0014
- Тип входного фланца: ISO-KF
- С комплектом
- Без комплекта
- -
- Алюминий
- Сталь нержавеющая
- -
Ручной клапан КВРП-10: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Прямопроходный вакуумный ручной клапан КВРП-10 с условным проходом 10 мм, работает в любом установочном положении и предназначен для перекрытия вакуумных систем, обеспечивает открывание при перепаде давлений с любой стороны клапана не более 800 мм рт.ст. Материал исполнения клапана алюминий с уплотнителем NBR нитрильный каучук и нержавеющая сталь с уплотнителем Витон (фторкаучук). Клапан состоит из корпуса с присоединительными фланцами, сильфонного узла для обеспечения герметичности приводного элемента, клапана с резиновым уплотнителем для перекрытия условного прохода и маховика. Клапан КВРП-10 соответствует требованиям технических условий, не предназначен для использования на пожаровзрывоопасных производствах, рабочая среда - воздух и неагрессивные газы.
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Алюминий
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВРП-10
- ■ Усилие на ручке в момент уплотнения 1,0 Н∙м
- ■ Тип входного фланца ISO-KF
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВРП-10
|
Наименование параметра |
Значение для клапана КВРП-10 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,0014 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 1,0х10-7 (7,5х10-7) |
| Усилие на ручке в момент уплотнения, Н∙м, не более | 1 |
| Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: | 1,07х105 (800) |
| Габаритные размеры, мм, не более | 80х97,5х45 |
| Масса КВР, кг, не более | 0,80 |
| (с алюминиевым корпусом) | 0,50 |

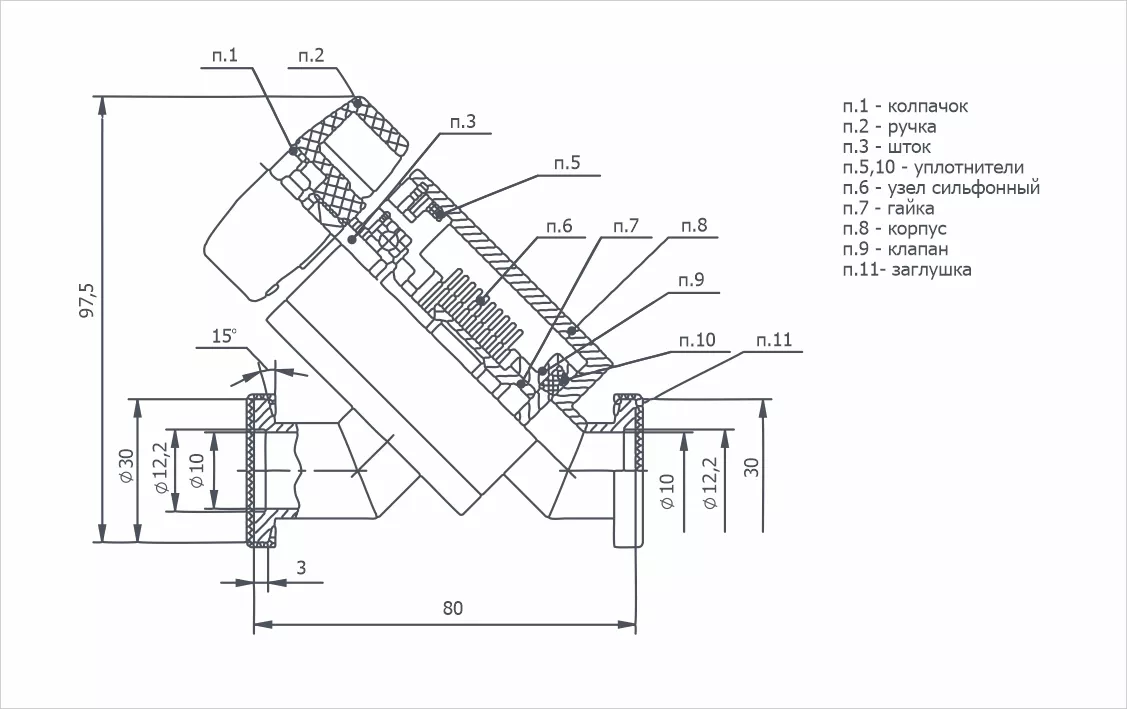

Габаритный чертёж КВРП-10
