НВСп-35 Спиральный вакуумный насос

НВСп-35 Спиральный вакуумный насос  АО «Вакууммаш»
НВСп-35 Спиральный вакуумный насос  АО «Вакууммаш»
НВСп-35 Спиральный вакуумный насос  АО «Вакууммаш»
НВСп-35 Спиральный вакуумный насос  АО «Вакууммаш»
НВСп-35 Спиральный вакуумный насос  АО «Вакууммаш»
НВСп-35
Спиральный вакуумный насос
Гальваническое покрытие на всех корпусных деталях
Торцевые уплотнения имеют антифрикционный и упругий слой фторопласта
Комплектуется счётчиком моточасов
Три основные спирали
Снабжен газобаластным устройством
Климатическое исполнение УХЛ-4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Тип: Водокольцевой
    Все характеристики
    Напряжение питания
    220В AC (+/-10В)
    • 220В AC (+/-10В)
    • 380В AC
    • -
    1 500 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Спирального вакуумного насоса НВСп-35

      Сухой вакуумный спиральный насос НВСп-35 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 3,5 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).

      Принцип работы
      Спирального вакуумного насоса НВСп-35

      Основными рабочими органами вакуумного спирального насоса НВСп-35 являются три спирали. Две спирали установлены неподвижно относительно другой, подвижной спирали.
      Последовательное положение спиралей насоса НВСп-35 в процессе откачки
      Положение спиралей насоса НВСп-35 в процессе откачки АО «Вакууммаш»
      1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
      Положения спиралей при повороте привода насоса на:
      а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) - 6п; и) -6пи +7/4пи.

      Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса НВСп-35 предусмотрено поводковое противоповоротное устройство «кулачок». Неподвижная спираль жестко соединена с корпусом насоса.

      При работе спирального насоса НВСп-35, спирали образуют серповидные полости, которые при орбитальном движении подвижной спирали уменьшает свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. При дальнейшем повороте подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»), смещаются по орбитальной траектории к центру спиралей.

      Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре торцевого диска неподвижной спирали.

      • Сухой вакуумный спиральный нacoc НВСп-35 оснащен газобалластным устройством.

      Основные параметры
      Спирального вакуумного насоса НВСп-35

      Основные параметры спирального вакуумного насоса НВСп-35 АО Вакууммаш

      Информация для заказа
      Спирального вакуумного насоса НВСп-35

      Информация для заказа спирального вакуумного насоса НВСп-35 АО Вакууммаш

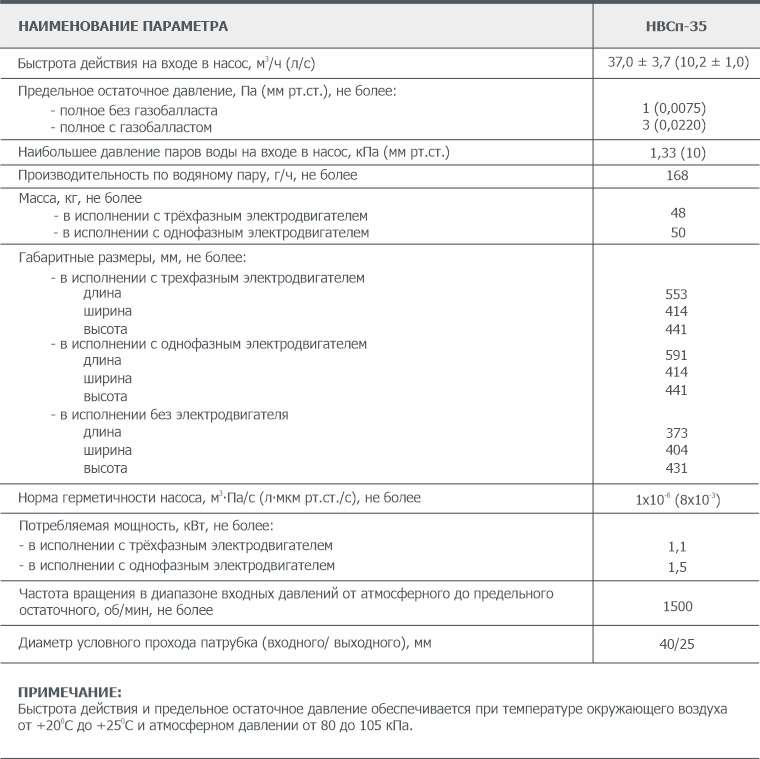

          Технические характеристики
          Спирального вакуумного насоса НВСп-35


          Наименование параметра и размера


          Значение для насоса HBCп-35

          Быстрота действия на входе в насос, м3/ч (л/с) 37±3,7 (10,2±1)
          Предельное остаточное давление, Па (мм рт.ст.), не более.
          полное без газобалласта 1 (0,0075)
          полное с газобалластом 3 (0,0220)
          Давление на входе при продолжительной работе, кПа (мм рт.ст.), не более 10 (75)
          Допустимый объем откачиваемого сосуда, м3, не более 3,5
          Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.) 1,33 (10)
          Производительность по водяному пару, г/ч, не более 168
          Macca, кг, не более
          в исполнении с однофазным электродвигателем 50
          Габаритные размеры, мм, не более:
          в исполнении с однофазным электродвигателем
          длина 591
          ширина 414
          высота 441
          Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более 1х10-6 (8х10-3)
          Потребляемая мощность, кВт, не более:
          в исполнении с однофазным электродвигателем 1,5
          Частота вращения в диапазоне входных давлений
          от атмосферного до предельного остаточного, об/мин, не более
          1500
          Диаметр условного прохода патрубка, мм
          входного 40
          выходного 25

          ПРИМЕЧАНИЕ:
          Быстрота действия и предельное остаточное давление обеспечивается при
          температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном
          давлении от 80 до 105 кПа.

          График зависимости быстроты действия от давления на входе в насос НВСп-35

          График зависимости быстроты действия от давления на входе в насос НВСп-35 АО Вакууммаш
        • Габаритный чертёж
          Спирального вакуумного насоса НВСп-35
