Пневматический вакуумный затвор ЗВпП-160

Купить в АО Вакууммаш ✓ Пневматический вакуумный затвор ЗВпП-160 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Пневматический вакуумный затвор ЗВпП-160 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Пневматический вакуумный затвор ЗВпП-160 ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Пневматический вакуумный затвор ЗВпП-160 ✦ узнать цены и отзывы в каталоге
Пневматический вакуумный затвор ЗВпП-160
Шиберный вид затвора
Материал корпуса из нержавеющей стали
2 позиции контроля (открыть/закрыть)
Вид уплотнения Витон (фторкаучук)
Тип входного фланца ISO-F
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Шиберный
  • Тип: Пневматический
  • Категория: Запорно-регулирующий затвор
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 160
  • Проводимость, м3/с: 5,4
  • Время открывания/закрывания, с: 6
  • Тип входного фланца: ISO-F
    Напряжение питания
    24В (постоянный/переменный ток)
    • 24В (постоянный/переменный ток)
    • 220В (переменный ток, +/-10В)
    • 380В (переменный ток)
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    Шиберный вид затвора
    Материал корпуса из нержавеющей стали
    2 позиции контроля (открыть/закрыть)
    Вид уплотнения Витон (фторкаучук)
    Тип входного фланца ISO-F
    Климатическое исполнение УХЛ4
    Гарантия 12 месяцев
    Соответствует требованиям Технического Регламента Таможенного союза
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Пневматического вакуумного затвора ЗВпП-160

      Затвор вакуумный с пневмоприводом ЗВпП-160 с условными проходами 160 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1х10-6до 1,07х105Па (от 0,75х10-8до 800 мм рт.ст.) Затвор вакуумный пневматический ЗВпП-160 изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы. Температура рабочей среды от плюс 1 ˚С до плюс 40 ˚С. Затвор вакуумный с пневмоприводом не предназначен для использования на пожаро-взрывоопасных производствах.

      Затвор вакуумный пневматический ЗВпП-160 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг. Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной. Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%

      Преимущества
      Пневматического вакуумного затвора ЗВпП-160

      ✦ Материал корпуса из нержавеющей стали
      ✦ Двух позиционное управление затвора (открыто/закрыто)
      ✦ Время открывания/закрывания затвора 6c
      ✦ Тип входного фланца ISO-F
      ✦ Вид уплотнения Витон (фторкаучук)
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 циклов "Открыто-Закрыто"
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Установка пневматического вакуумного затвора ЗВпП-160
      совместима с вакуумными насосами:

      с бустерным вакуумным насосом 2НВБМ-160/1000 (фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
      ✔ с вакуумными насосами других производителей

      Основные параметры
      Пневматического вакуумного затвора ЗВпП-160

      Основные параметры пневматического вакуумного затвора ЗВпП-160 АО Вакууммаш

      Информация для заказа
      Пневматического вакуумного затвора ЗВпП-160Информация для заказа Пневматического вакуумного затвора ЗВпП-160 АО Вакууммаш

      • Вид: Шиберный
      • Категория: Запорно-регулирующий затвор
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Диаметр условного прохода, мм: 160
      • Проводимость, м3/с: 5,4
      • Время открывания/закрывания, с: 6
      • Тип входного фланца: ISO-F

          Технические характеристики
          Пневматического вакуумного затвора ЗВпП-160


          Наименование параметра


          Значение для
          затвора ЗВпП-160

          Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 5,4
          Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более 5,6х10-4 (4,2х10-3)
          Время открывания (закрывания) затвора от пневмопривода, с, не более 6
          Диапазон рабочих давлений, Па (мм рт.ст.) от 1х10-6 до 1,07х105
          (от 0,75х10-8 до 800)
          Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более 1,07х105 (800)
          Допустимый перепад давлений при открывании заслонки, Па (мм рт.ст.), не более 1,3х103 (10)
          Габаритные размеры, мм, не более 773,5х249х252
          Масса, кг, не более 26

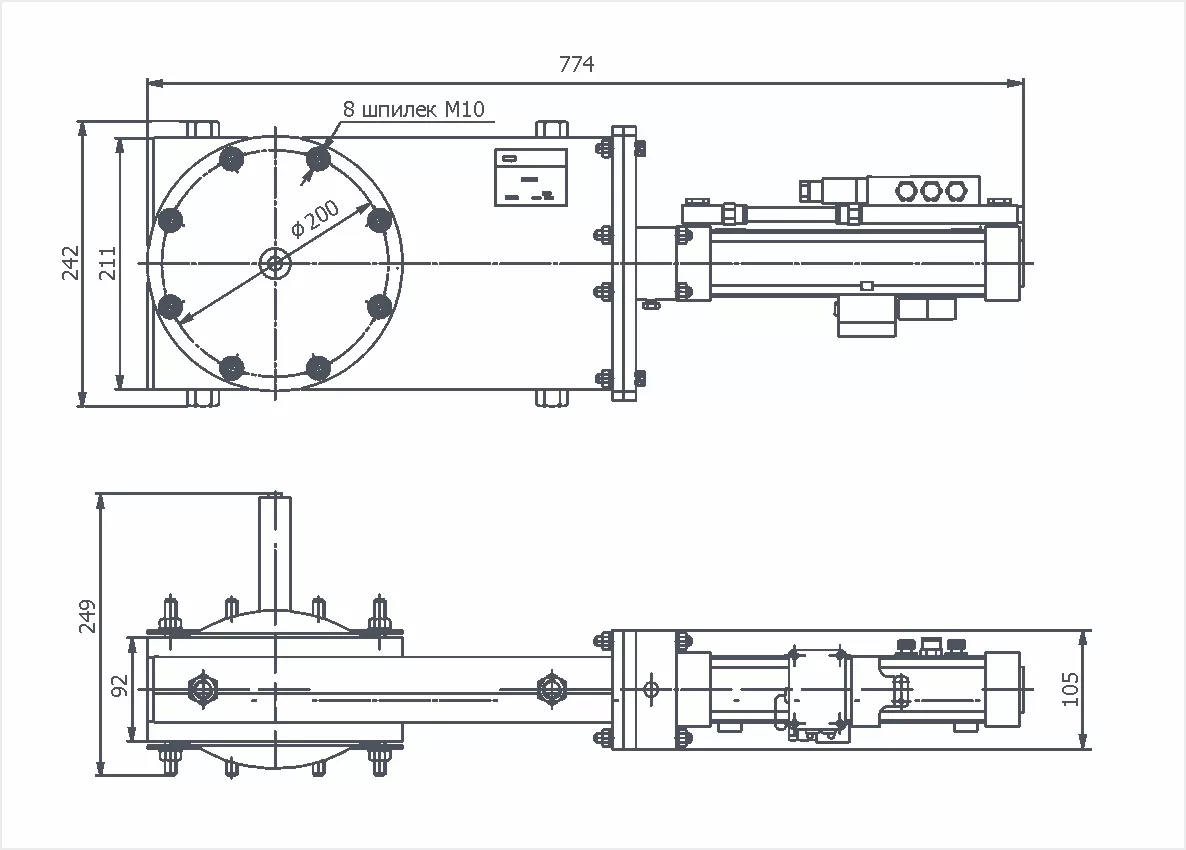

        • Габаритный чертёж
          Пневматического вакуумного затвора ЗВпП-160
