Электроприводный вакуумный затвор ЗВПлЭ-900
- Вид: Шиберный
- Тип: Электроприводный
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 100
- Напряжение питания, В: 230/400 В (переменный ток)
- Мощность в момент открывания/закрывания, Вт: 1700
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 900
- Проводимость, м3/с: 290
- Тип входного фланца: ISO-F
- Сталь нержавеющая
- Сталь углеродистая
- -
- Витон (фторкаучук)
- NBR (нитрильный каучук)
- -
Электроприводный затвор ЗВПлЭ-900: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Затвор вакуумный электроприводный ЗВПлЭ-900 относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Затвор позволяет осуществлять контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Затвор ЗВПлЭ-500 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10–6до 1,07·105 Па (от 0,75·10–8 до 800 мм рт. ст.), вид затвора шиберный. Открывание и закрывание электроприводного затвора ЗВПлЭ-900 производится как электроприводом, так и вручную с помощью маховика. Для перехода на режим ручного управления на электроприводе имеется устройство переключения. Ручной привод служит для настройки и регулировки затвора. Механизм затвора состоит из каретки, верхней и нижней заслонки, которые между собой стягиваются пружинами и шариками. Каретка перемещается по направляющим корпуса на подшипниках
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Тип уплотнения
-
- Витон (фторкаучук)
- NBR (нитрильный каучук)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЗВПлЭ-900
- ■ Двух позиционное управление затвора (открыть/закрыть)
- ■ С редуктором
(наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
- ■ Время открывания/закрывания затвора 180c
- ■ Тип входного фланца ISO-F
- ■ Напряжение питания 230/400 В (переменный ток)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 100 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики ЗВПлЭ-900
|
Наименование параметра |
Значение ЗВПлЭ-900 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 290 |
| Норма герметичности, м3·Па/c (л·мкм рт.ст./c), не более | 1,0х10-8 (7,5х10-5) |
| Время открывания (закрывания) затвора от электропривода, с, не более | 100 |
| Потребляемая мощность в момент открывания (закрывания), Вт (допускается кратковременное двухкратное увеличение потребляемой мощности) | 1700 |
| Перепад давлений в закрытом положении с любой стороны заслонки/шибера, Па (мм рт.ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки/шибера, Па (мм рт.ст.), не более | 1,33х103 (10) |
| Габаритные размеры, мм, не более | 2893х536х1154 |
|
Масса, кг, не более - в стальном исполнении - в нержавеющем исполнении |
1100 1100 |

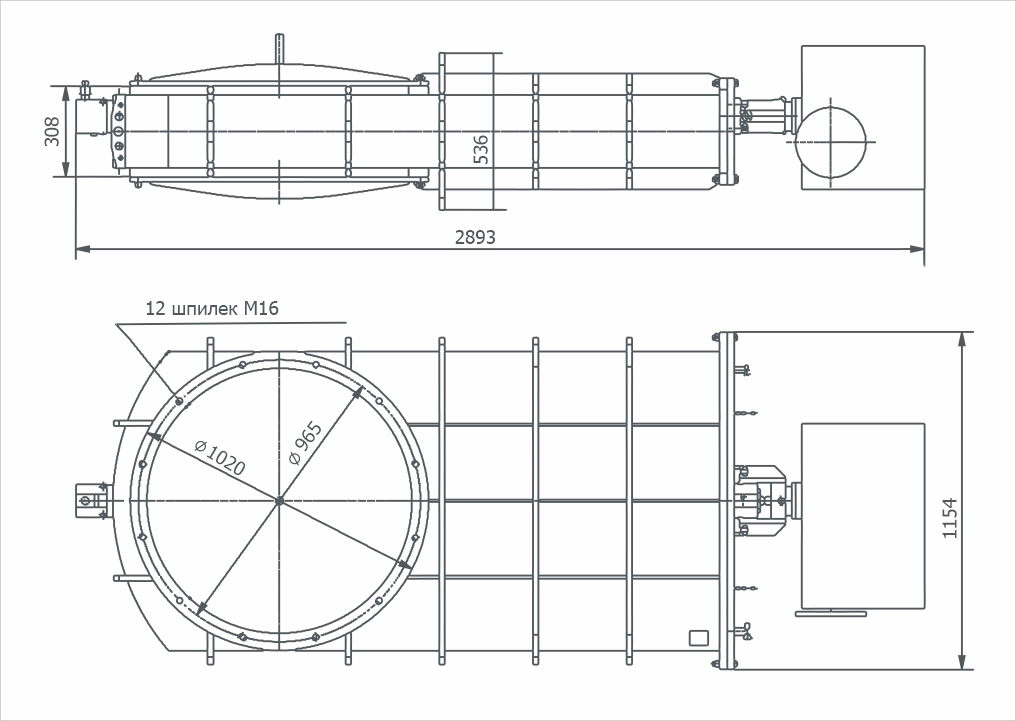

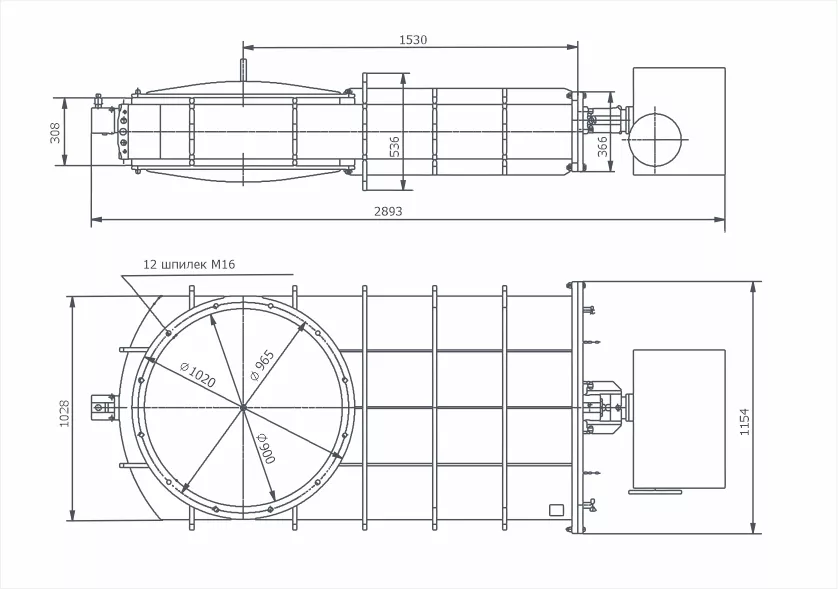

Габаритный чертёж ЗВПлЭ-900
