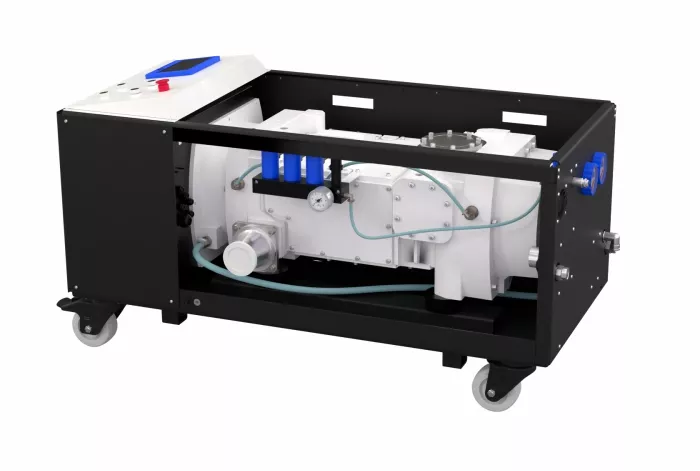

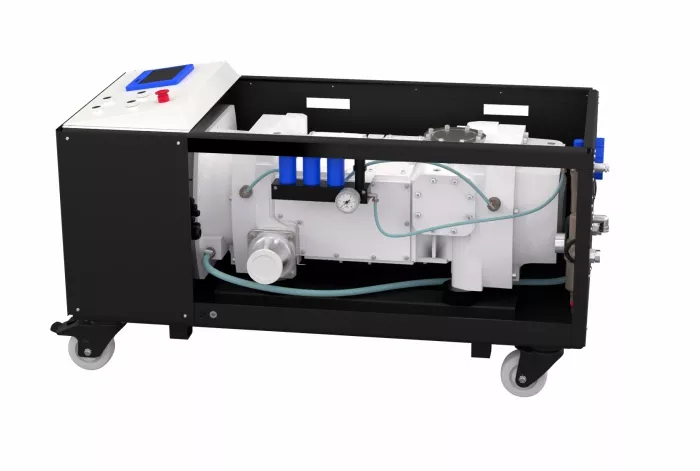

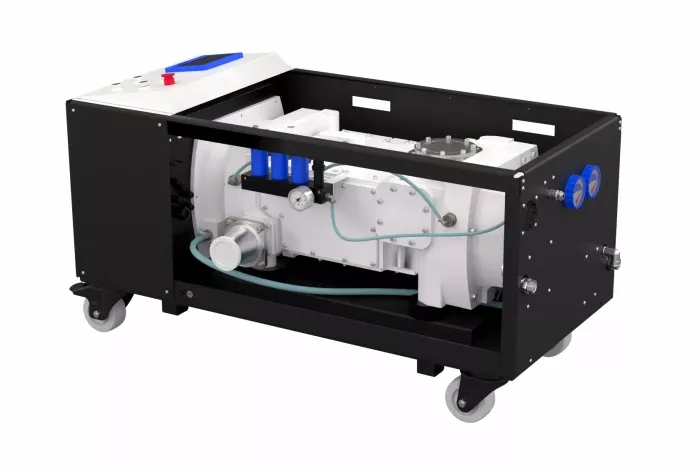

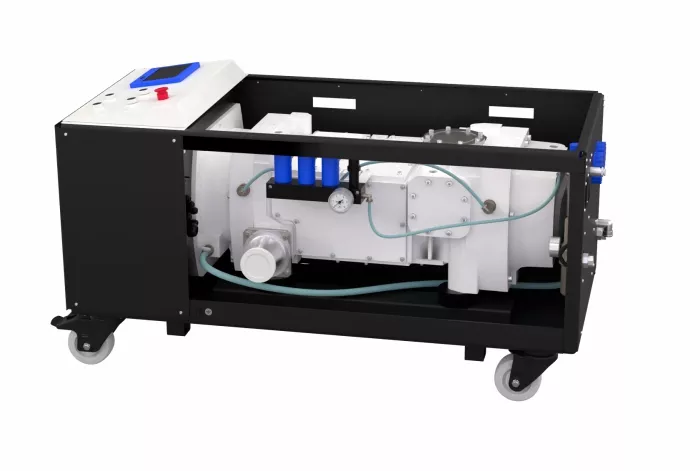

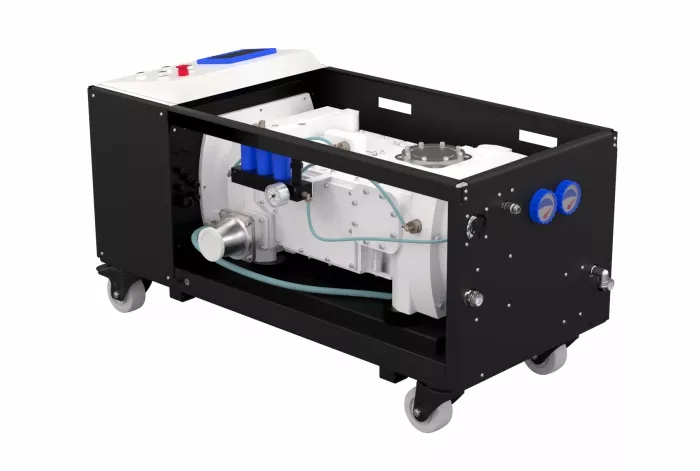

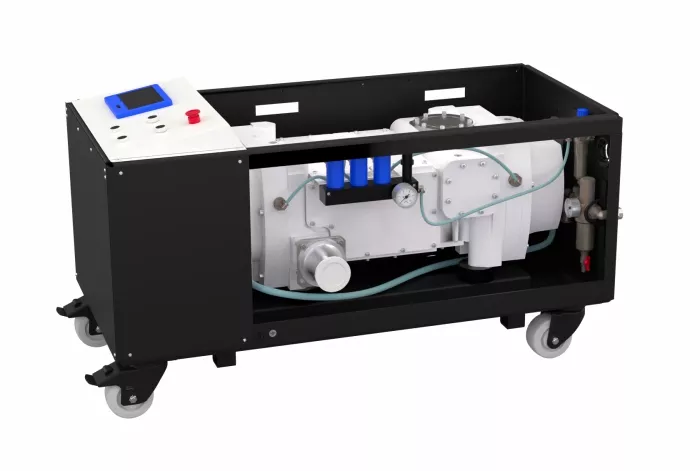

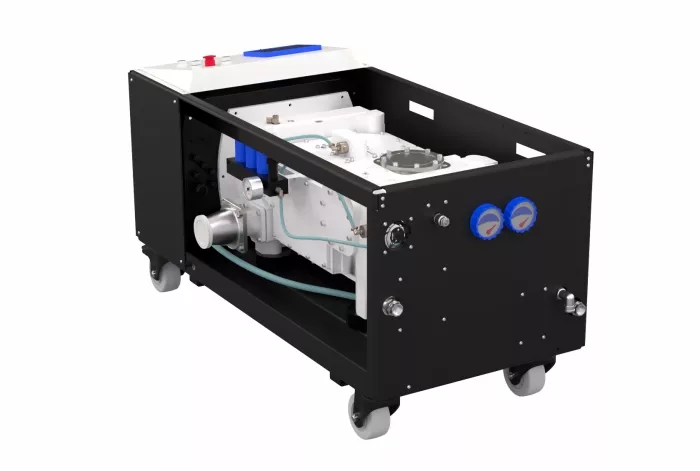

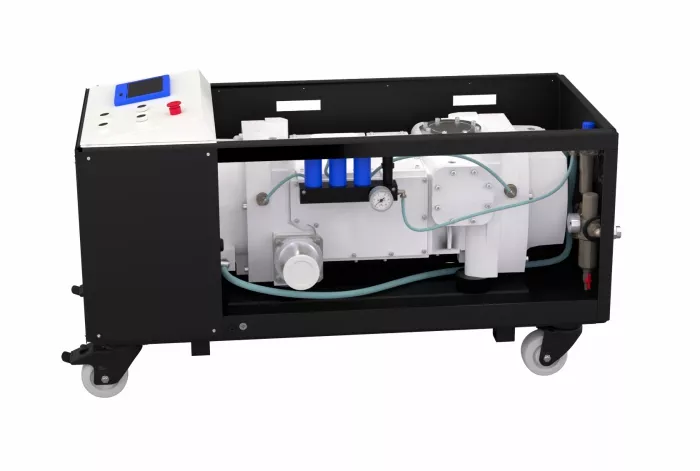

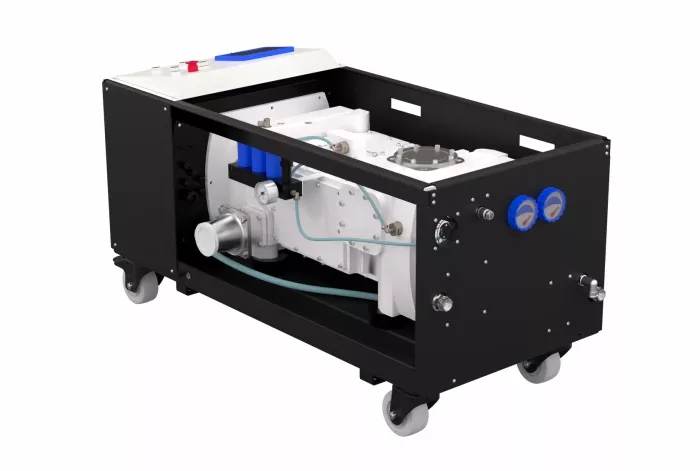

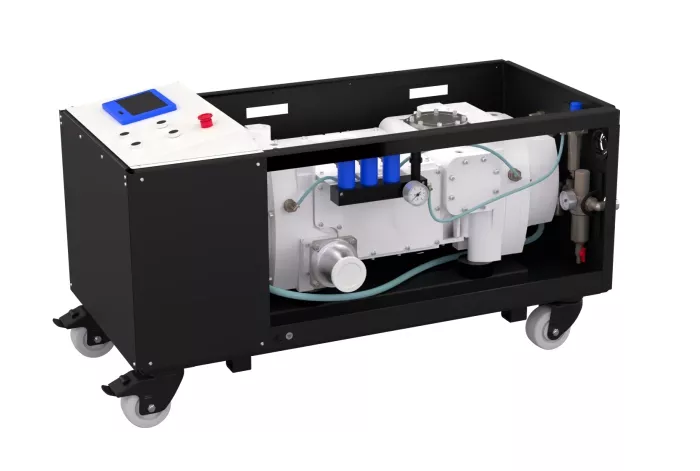

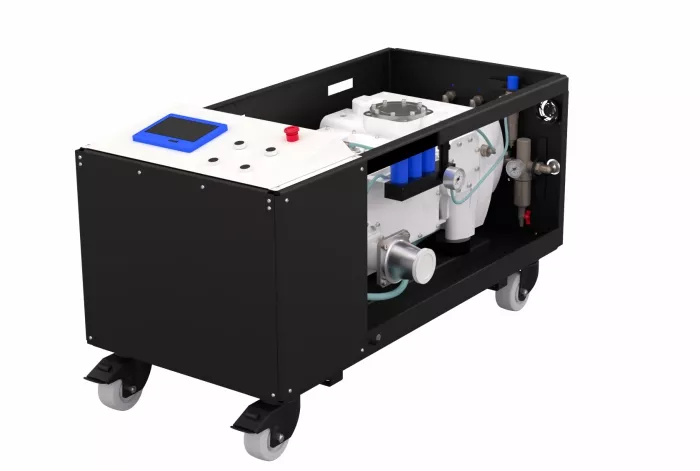

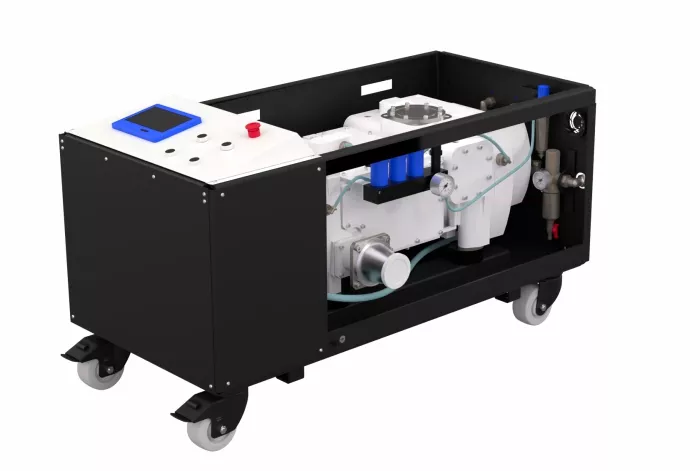

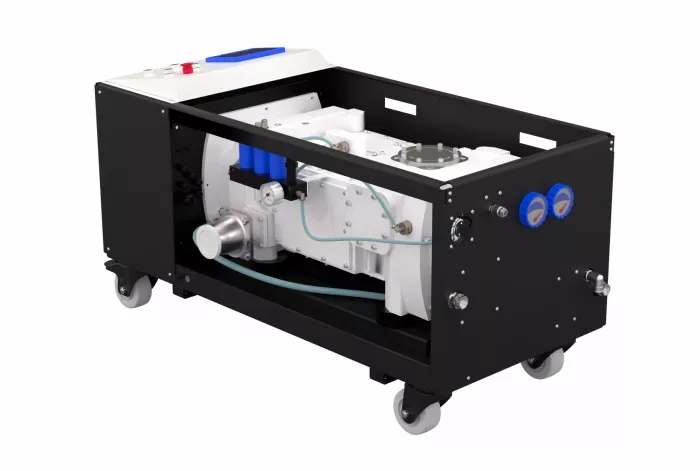

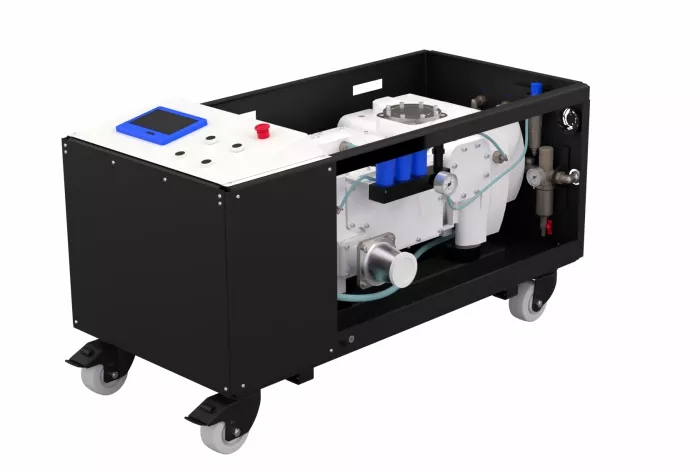

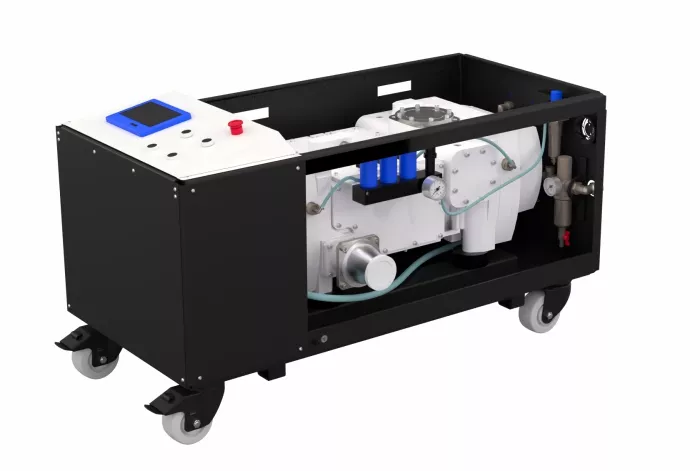

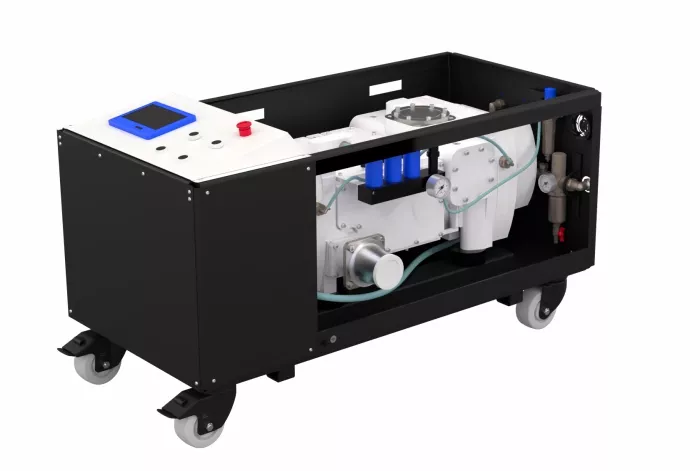

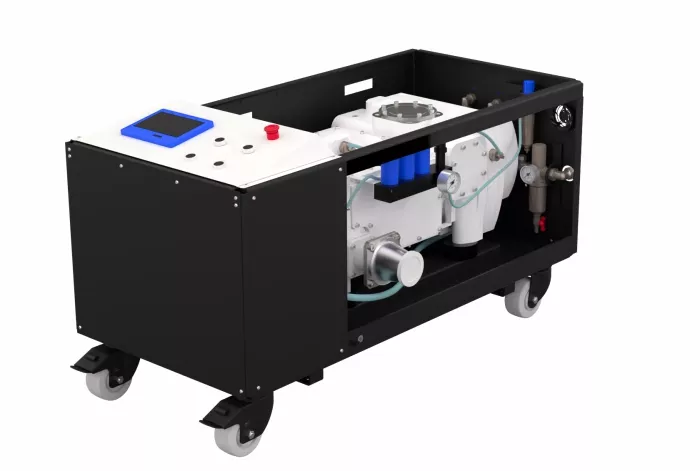

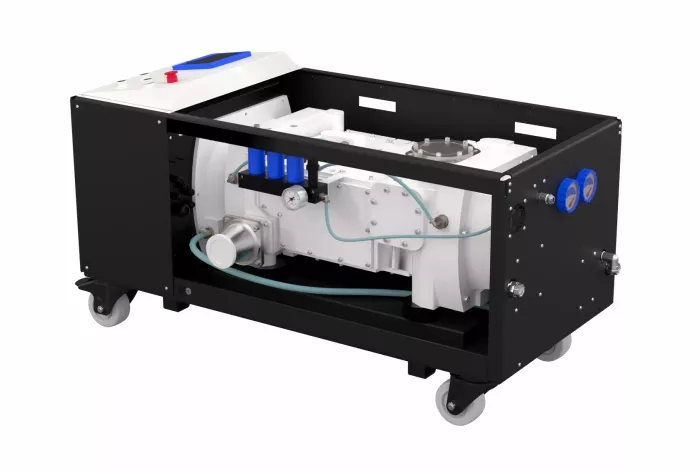

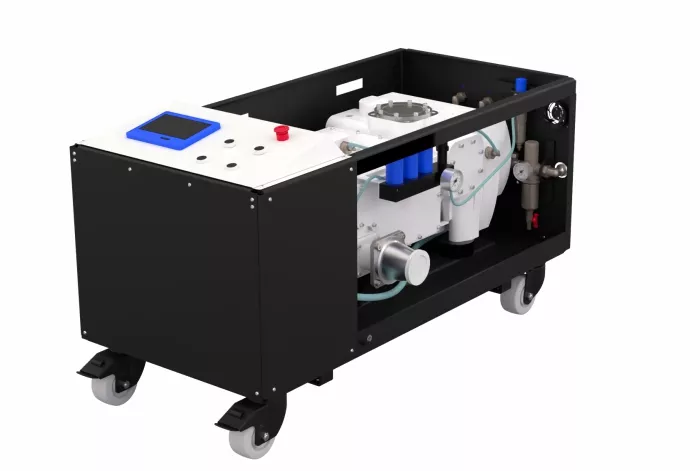

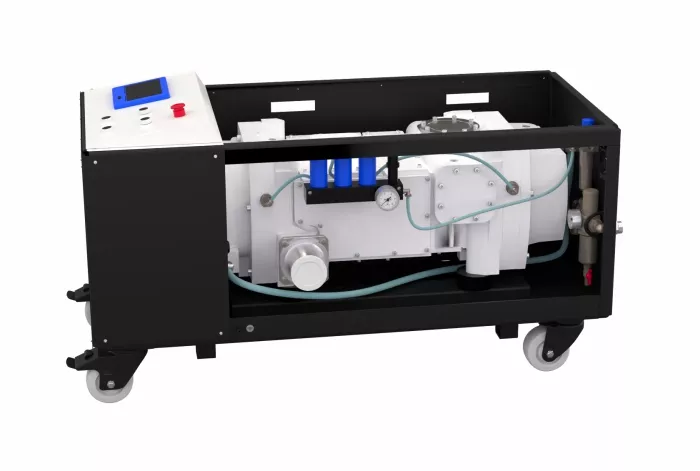

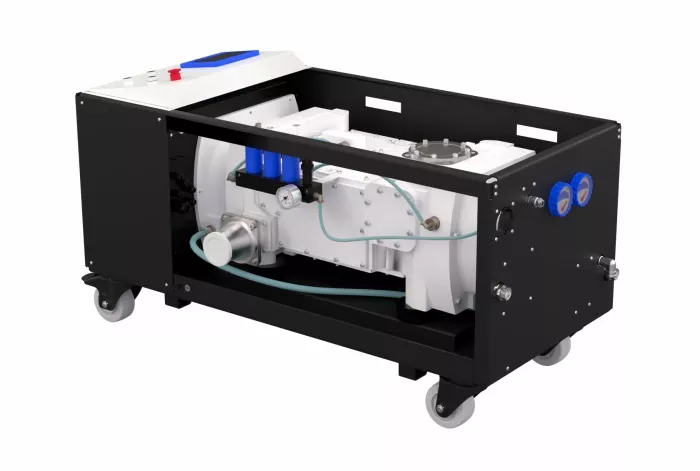

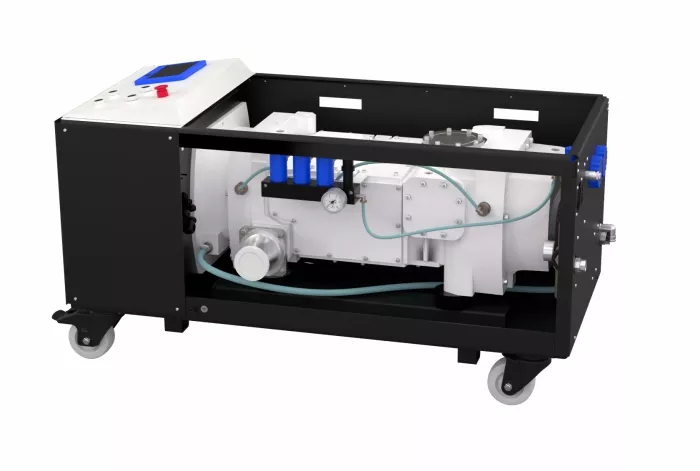

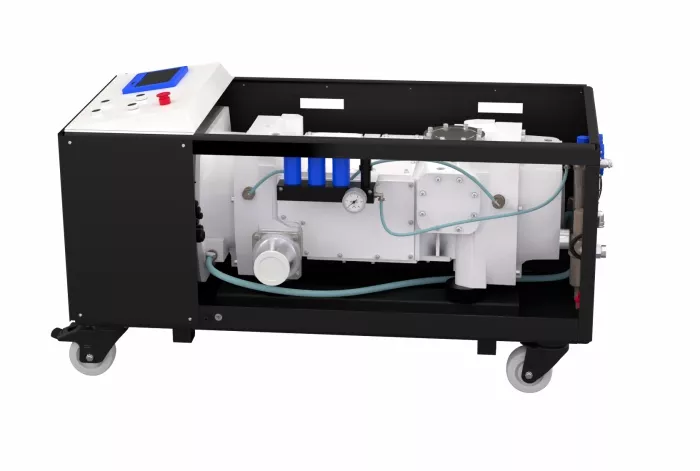

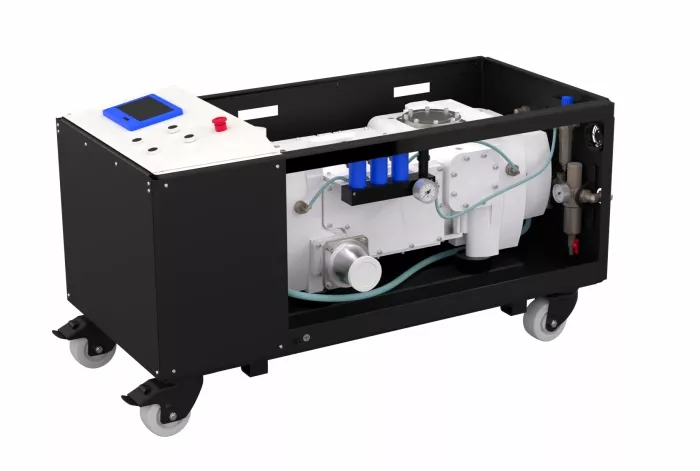

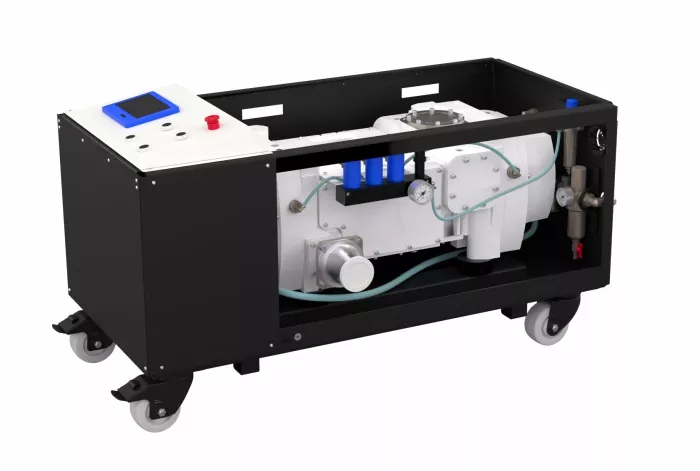

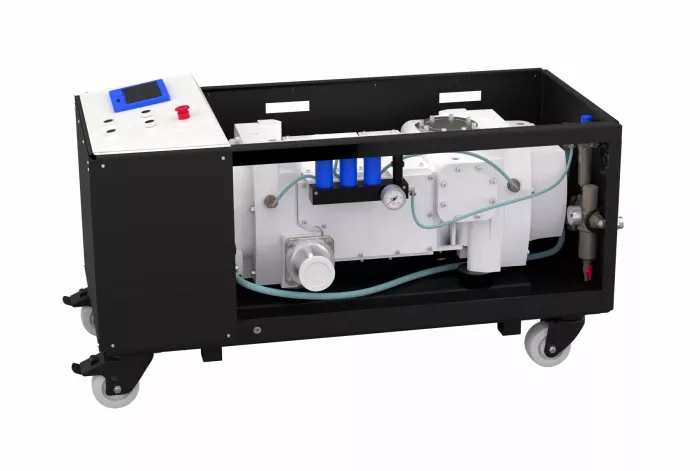

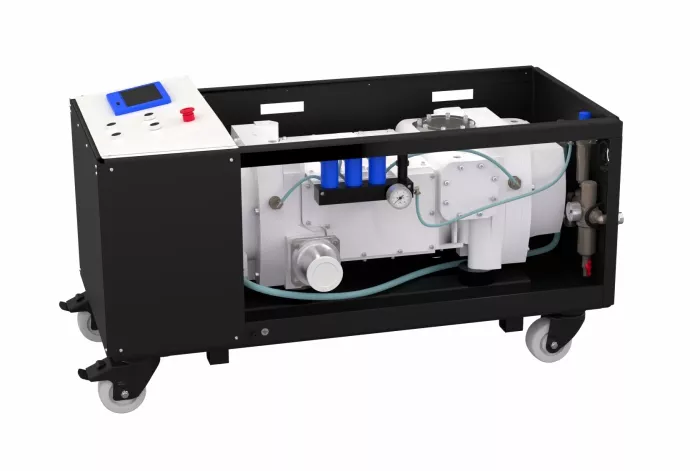

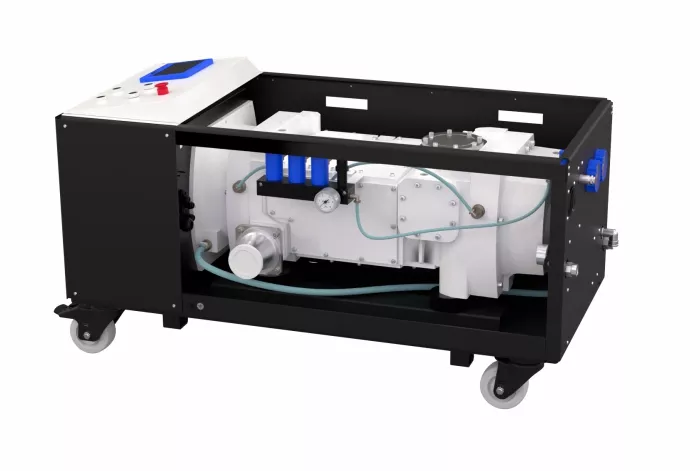

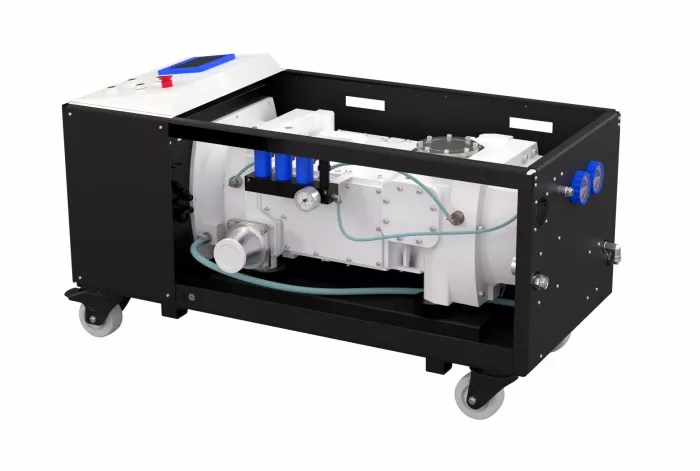

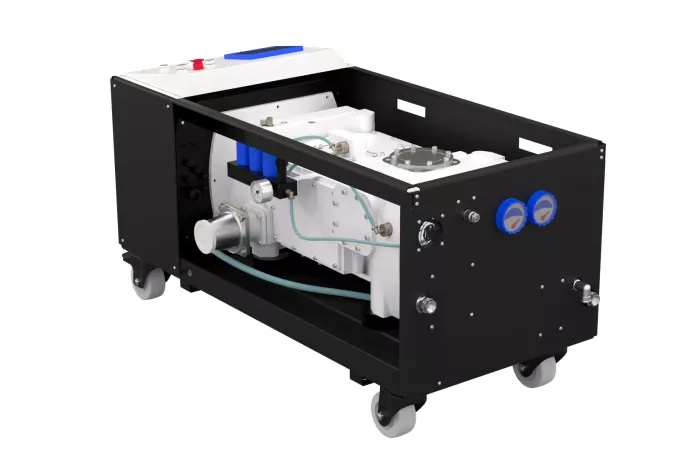

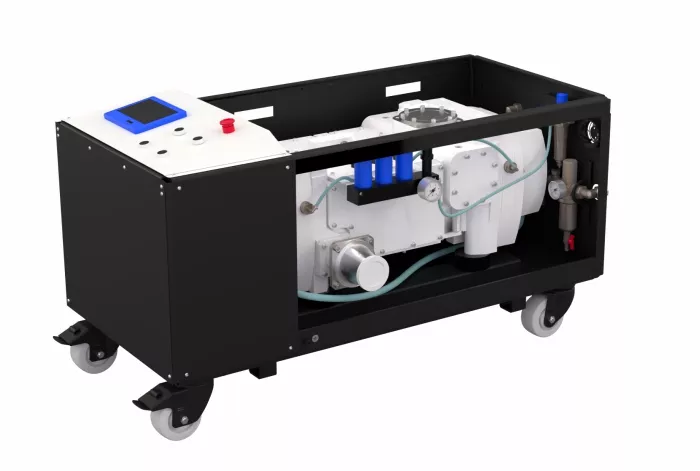

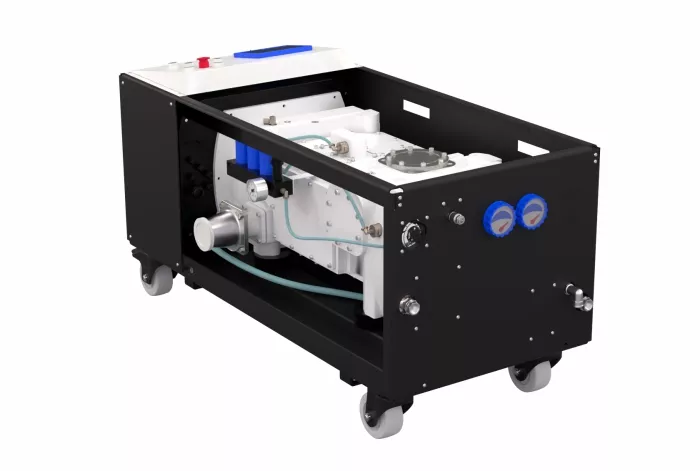

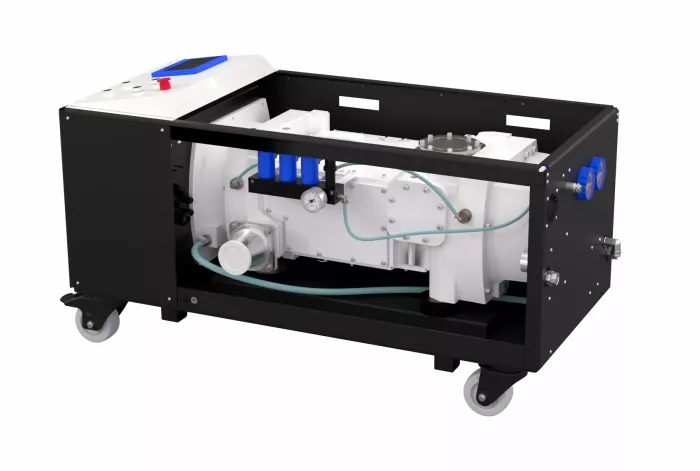

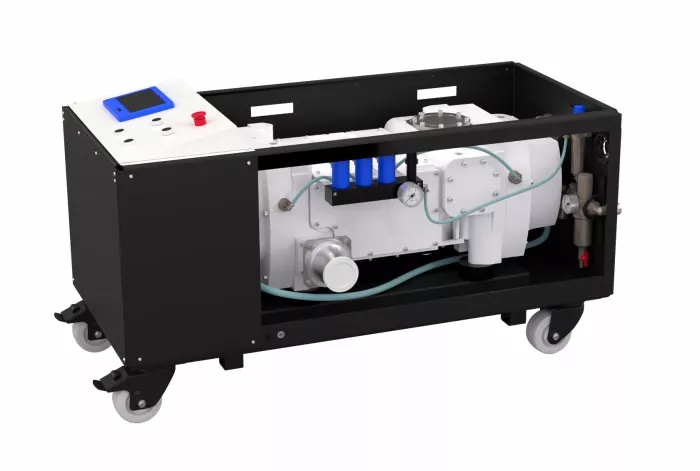

Винтовой вакуумный насос НВВ-650М
- Тип: Винтовой
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 630
- Напряжение питания, В: 400
- Электродвигатель, кВт: 15
- Исполнение: в корпусе
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0109-02V9161111
Винтовой насос НВВ-650М: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Винтовой вакуумный насос бренда Vacma (Вакма) НВВ-650М - надёжное и эффективное оборудование для создания вакуума с высокой производительностью в различных отраслях промышленности. Насос отличается высоким качеством изготовления, имеет компактный дизайн и легко устанавливается на любую поверхность, а также имеет низкий уровень шума и вибрации, что делает его удобным в использовании. Винтовой вакуумный насос НВВ-650М лидер среди всех видов безмасляной низко- и средне- вакуумной откачки. Особенности конструкции роторного механизма делает этот тип насоса невосприимчивым к загрязнениям и позволяет использовать в «грязных» промышленных технологических процессах.
Винтовой насос НВВ-650М оснащён
-
Рамой на колесной базе, которая облегчает монтаж насоса в откачную систему и предохраняет насос и дополнительные компоненты от механических повреждений
-
Частотным преобразователем
-
Реле избыточного давления выхлопной магистрали насоса для защиты насоса от превышения давления в выхлопной линии в случае ее перекрытия или загрязнения
-
Двумя датчиками температуры для защиты насоса от превышения температуры в случае слишком горячей охлаждающей воды в контуре охлаждения насоса, отсутствие охлаждающей воды в контуре охлаждения насоса
-
Устройством контроля и защиты насоса, состоящим из сенсорной панели оператора, совмещённой с контроллером и органами управления насосом которая обеспечивает запуск/остановку насоса по запрограммированному в контроллере режиму, обеспечивая защиту подшипников, шестерён, проточной части насоса от возможных повреждений во время проведения технологического процесса потребителем
-
Системой очистки и продувки для предотвращения попадания твердых частиц и паров парогазовой смеси в подшипники для предотвращения конденсации паров парогазовой смеси и осаждения твердых частиц, содержащихся в откачиваемом газе
-
Системой очистки и подготовки охлаждающей воды. Системой распределения и визуального контроля потока охлаждающей воды
-
Имеет возможность управления по средствам сенсорной панели и механических кнопок расположенных на панели управления насосом, также имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о винтовом вакуумном насосе НВВ-650М благодаря особенной конструкции роторного механизма, насос невосприимчив к загрязнениям и может использоваться в очень "грязных" промышленных технологических процессах, такие как вакуумная металлургия.
✔ Чтобы узнать цену винтового вакуумного насоса НВВ-650М и купить с гарантией от Российского производителя достаточно отправить заявку через сайт
Преимущества НВВ-650М
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Материал исполнения корпуса - чугун
- ■ Напряжение питания 400 В (переменный ток)
- ■ Электродвигатель не более 15кВт, в умеренном У1 исполнении, степень защиты IP 54
- ■ Климатическое исполнение УХЛ4
- ■ С частотным преобразователем
- ■ С системой управления
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВВ-650М
Химическая промышленностьВакуумная концентрацияСублимационная сушка Вакуумная перегонкаВакуумная сушкаПроцесс дегазацииВакуумные печиХолодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Вакуумная металлургия Плазменные процессы Производство солнечных батарей МикроэлектроникаПищевая промышленность Нефтехимическая промышленность Производство кристаллов Машиностроение Производство электрооборудования Производство электроэнергии Научно-исследовательская деятельность МедицинаКосмическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики НВВ-650М
|
Наименование параметра и размера |
Значение для насоса НВВ-650М |
| Быстрота действия при рабочем давлении 500 Па (4 мм рт.ст.), м3/ч (л/с) | 630 ± 32 (175 ± 9) |
|
Предельное остаточное давление, Па (мм рт.ст.), не более: а) полное без продувочного газа или с продувкой уплотнений со стороны выхлопа; б) с продувкой ротора; в) с продувкой уплотнений со стороны всасывания |
1 (0,008)* 10 (0,075)* 250 (1,900)* |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1650 822 835 |
| Масса, кг, не более | 800 |
| Присоединительные размеры, вход насоса, мм | DN 100 ISO-K (100) |
| Присоединительные размеры, выход насоса, мм | DN 63 ISO-K (63) |
| Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более | 1,0х10-3 (7,5) |
| Уровень шума при работе на предельном остаточном давлении, дБ А, не более | 75 |
| Частота вращения роторов, не более, об/мин (Гц) | 7200 (120) |
| Наибольшее давление паров воды на входе в насос с продувочным газом, кПа (мм рт.ст.), не более | 6,0 (45) |
| Производительность по водяным парам при стандартных условиях по ГОСТ Р 8.740-2011, л/мин (г/ч)* | 20 (720) |
|
Охлаждающая вода: - температура, °С - давление подачи (избыточное), МПа (бар) (необходимо обеспечить беспрепятственный отвод воды и отсутствие противодавления) - расход охлаждающей воды, л/мин (м3/ч), не более |
от + 5 до + 35 от 0,2 до 0,7 (от 2 до 7) 7,50 (0,45) |
| Наибольшее рабочее давление (атмосферное), кПа (мм рт.ст.), не более | 106,7 (800) |
| Класс Защиты | IP 54 |
| Охлаждение | Водяное |
| Количество заливаемого масла VACMA OIL 210, л | 1,2±0,24 |
| Выключатель автоматический, трёхполюсный, номинальный ток расцепителя In, А | 32 |
| Потребляемая мощность, кВт, не более | 15 |
| Частота переменного тока, Гц | 50 |
| Напряжение питания, В | 400 |
|
Продувочный газ: - номинальное заданное давление «Продувочного газа» (при номинальном потоке, с открытыми клапанами) установленное на редукторе заводом изготовителем, кПа* - допустимое давление подвода «Продувочного газа», кПа* - поток газа при продувке уплотнений вала/ротора, л/мин (л/с), при стандартных условиях по ГОСТ Р 8.740-2023 |
280 от 400 до 1000 от 22 до 107 (от 0,37 до 1,78) |
|
* Избыточное давление |
|
Габаритный чертёж НВВ-650М

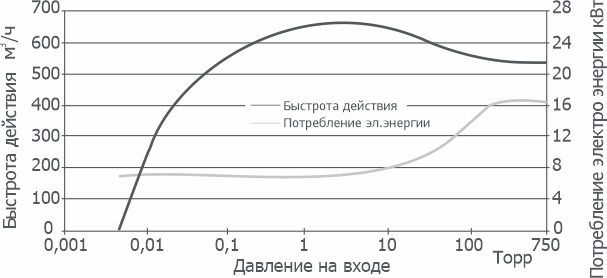

График зависимости быстроты действия от давления на входе в насос НВВ-650
