Двухроторный вакуумный агрегат АВД-50/10

Двухроторный сухой агрегат АВД-50/10: описание, преимущества, область применения, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы

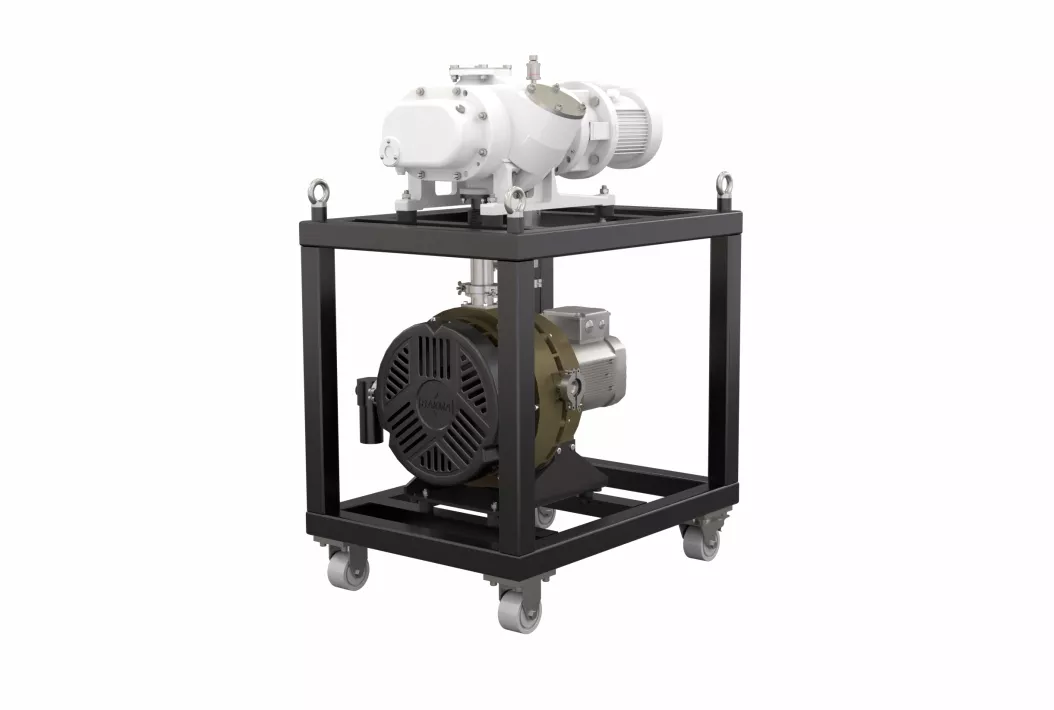

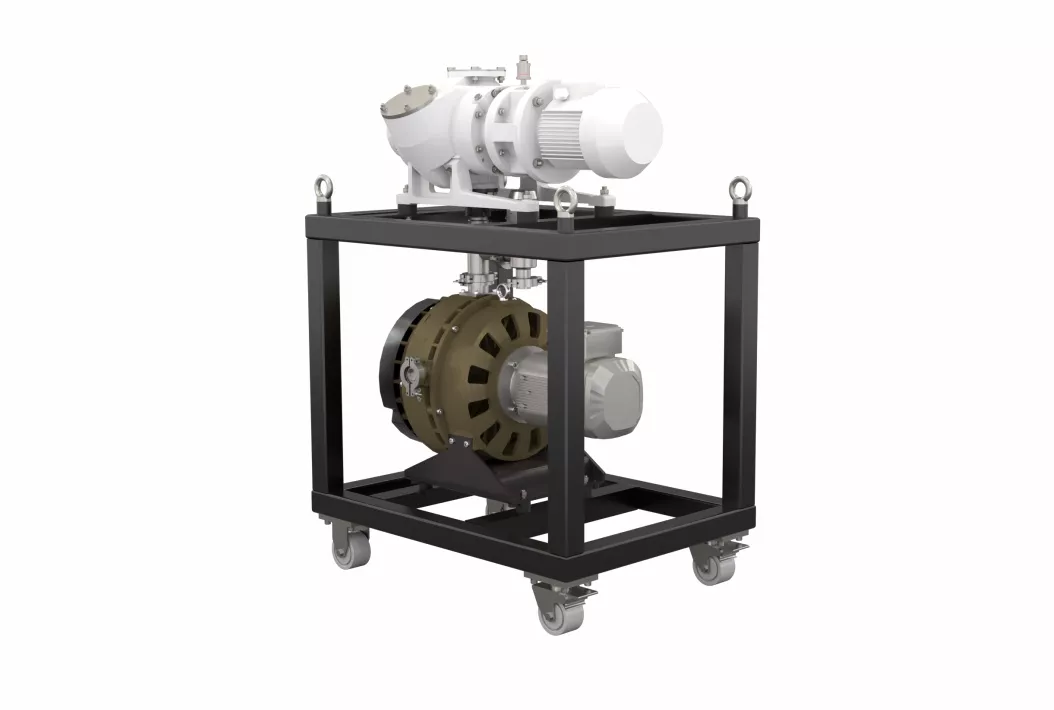

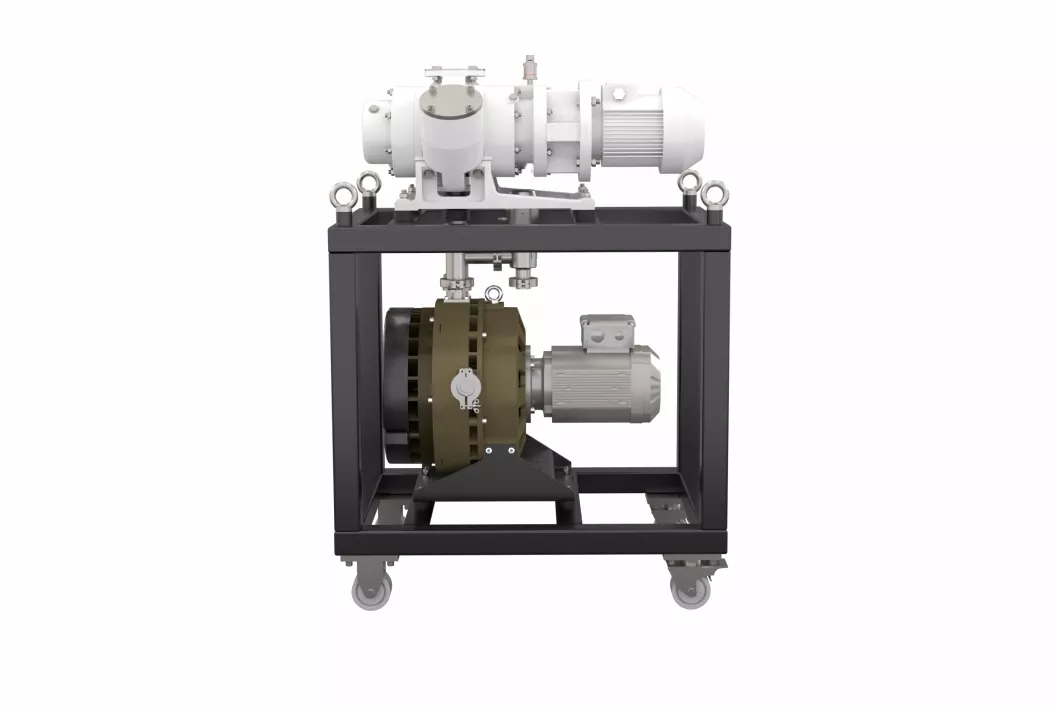

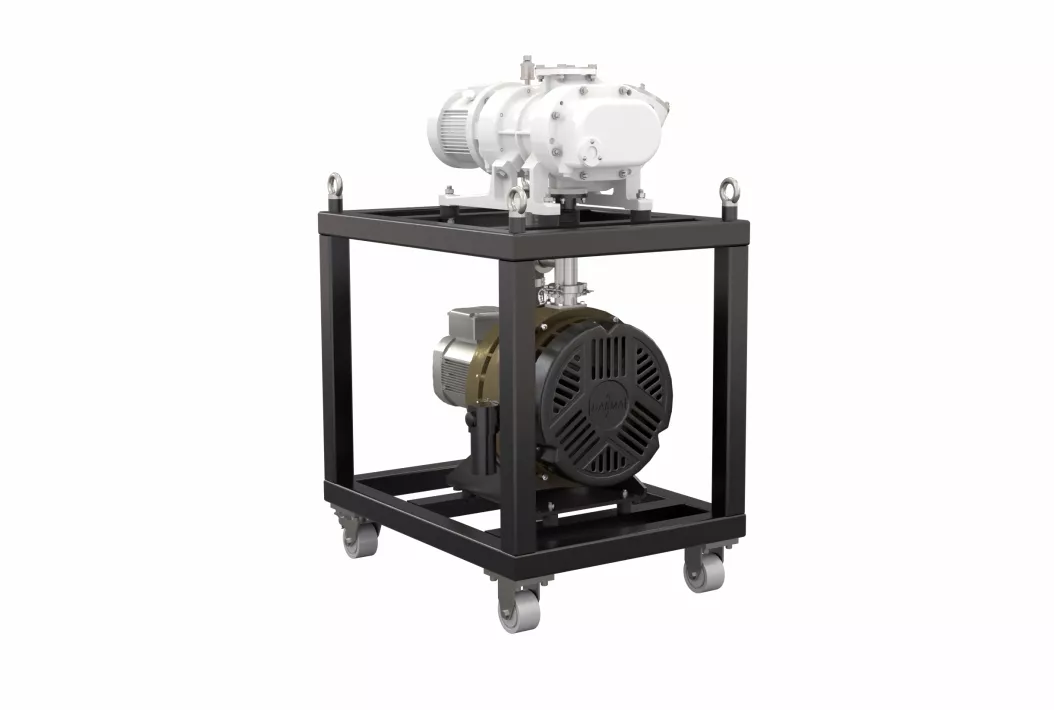

Двухроторный вакуумный агрегат типа Рутс бренда Vacma (Вакма) АВД-50/10 обеспечивает сухую бесконтактную работу, производительностью 180 куб.м/ч. Это новое инженерное решение, сочетающее в себе высокие показатели производительности, обеспечивающее высокую устойчивость к водяному пару, работающий тихо и без вибрации. Сухой агрегаты АВД-50/10 состоит из двухроторного вакуумного насоса типа Рутс НВД-200 и спирального вакуумного насоса НВСп-35, насосы между собой соединены с помощью переходника. Агрегат используется в самых разных отраслях промышленности, агрегат отличается высоким качеством изготовления, стабильной работой на высоких скоростях и равномерной откачке газа.

✔ По отзывам о двухроторном вакуумном агрегате АВД-50/10, агрегат используется в самых разных отраслях промышленности, где неизменно показывает хорошие результаты, такая популярность агрегата обусловлена высоким качеством изготовления, стабильной работой на высоких скоростях и равномерной откачке газа.

✔ Обращайтесь к специалистам АО "Вакууммаш", чтобы купить двухроторный вакуумный агрегат АВД-50/10 по выгодной цене с гарантией от Российского производителя. При необходимости, агрегат может быть дооснащён пультом управления с системой автоматического управления и контроля агрегата ПУ с УКиЗ, которая обеспечивает запуск/остановку агрегата по запрограммированному в контроллере режиму и ещё имеет два режима управления (ручной и дистанционный). Дистанционное управление позволяет интегрировать агрегат во внешнюю систему управления по средствам сухих контактов или по средствам RS485 протокола связи Modbus RTU. Стоимость двухроторный вакуумный агрегат АВД-50/10 будет зависеть от выбранного варианта исполнения.

Преимущества АВД-50/10

• ■    Появится в реестре Минпромторга в 1-м квартале 2026г.

• ■    Напряжение питания 400В (переменный ток)

• ■    Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54

• ■    Климатическое исполнение УХЛ4

• ■    Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1500 ч

Область применения АВД-50/10

Космическая отрасль Атомная отрасльНефтехимическая промышленность Производство резиновых изделийПроизводство кристалловМеталлургияМашиностроениеПроизводство электрооборудованияПроизводство электроэнергииСтроительная отрасльНаучно-исследовательская деятельностьМедицина Химическое производство Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Плазменные процессы Микроэлектроника

Принцип работы АВД-50/10

Принцип действия двухроторного вакуумного насоса Рутса АВД-50/10, следующий:
Ротора двухроторного насоса НВД-200 (рис. 1) вращаясь, захватывают фиксированный объём газа и перемещают его с входа на выход насоса Рутса в трубопровод переходника, откуда газ откачивается спиральным насосом НВСп и выбрасывается в выхлопную магистраль. В спиральном насосе НВСп-35 спирали образуют серповидные объёмы (рис. 2), которые при орбитальном движении подвижной спирали уменьшают свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре.

Двухроторный вакуумный насос НВД-200 обеспечивает основную откачку (производительность и предельное остаточное давление) по достижении рабочего давления.
Спиральный вакуумный насос НВСп-35 обеспечивает предварительную откачку и форвакуумную откачку насоса НВД-200 (после его включения).
Электромагнитный вакуумный клапан КВМ-25 предназначен для напуска атмосферного воздуха по завершении работы или в случае аварийной ситуации.
Фильтр KF25 предназначен для очистки напускаемого клапаном КВМ-25 воздуха от пыли и твердых частиц.
Клапан ЭМКГ8-6-10-220-нж168Е установлен взамен штатного газобалластного устройства для обеспечения дистанционного управления с пульта. Газобалластное устройство защищает насос от конденсации паров, содержащихся в откачиваемом газе. Конденсация жидкости приведет к повреждению насоса.
Фильтр клапана ЭМКГ8 предназначен для очистки напускаемого клапаном ЭМКГ8 воздуха от пыли и твердых частиц.
Сильфонный узел предназначен для гашения вибрации, передаваемой между насосами.
Рама обеспечивает размещение насосов и снимает нагрузку с фланцев насосов.
Роликовые колеса обеспечивают возможность перемещения агрегата без специальных устройств.
Регулируемые опоры предназначены для обеспечения горизонтального устойчивого положения агрегата в пространстве использовании в помещении с неровной поверхностью. Горизонтальное положение необходимо для корректной работы агрегата, устойчивость для безопасной эксплуатации.
Рым-болты предназначены для транспортировки агрегата с помощью крана.

Технические характеристики АВД-50/10

Габаритный чертёж АВД-50/10
