Пневмоприводный вакуумный затвор ЗВПлП-250
- Вид: Шиберный
- Тип: Пневмоприводный
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 10
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 250
- Проводимость, м3/с: 19,5
- Тип входного фланца: ISO-F
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
Пневмоприводный затвор ЗВПлП-250: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Затворы с пневмоприводом ЗВПлП-250 с условным проходом 250 мм предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10–6до 1,07·105Па (от 0,75·10–8до 800 мм рт. ст.). Вид затвора ЗВПлП-250 шиберный. Затвор с пневмоприводом ЗВПлП-250 изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 – 69. Рабочая среда – воздух и неагрессивные газы. Затворы ЗВПлП не предназначены для использования на пожаро-взрывоопасных производствах.
Установка ЗВПлП-250 совместима с вакуумным насосом
-
Диффузионный высоковакуумный насос НД-250
(фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F
-
Бустерный вакуумным насос 2НВБМ-250/3000
(фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
-
Вакуумный насос других производителей
Напряжение питания
-
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЗВПлП-250
- ■ Материал корпуса из углеродистой стали
- ■ Трёх позиционное управление затвора
(открыть/промежуточное положение/закрыть), контролируется дополнительным датчиком
- ■ Время открывания/закрывания затвора 10c
- ■ Тип входного фланца ISO-F
- ■ Вид уплотнения NBR (нитрильный каучук)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 4500 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики ЗВПлП-250
|
Наименование параметра |
Значение затвора ЗВПлП-250 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 19,5 |
| Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более | 1х10-7 (7,5х10-7) |
| Время открывания (закрывания) затвора от пневмопривода, с, не более | 10 |
| Давление воздуха в пневмоцилиндре, кг с/с2 | 0,65±0,05 |
| Расход воздуха (теоретический), Нл/мин не более | 16±2 |
| Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более | 1,33х103 (10) |
| Условный проход, мм | 250 |
| Габаритные размеры, мм, не более | 1134х100х497 |
| Масса, кг, не более | 75 |

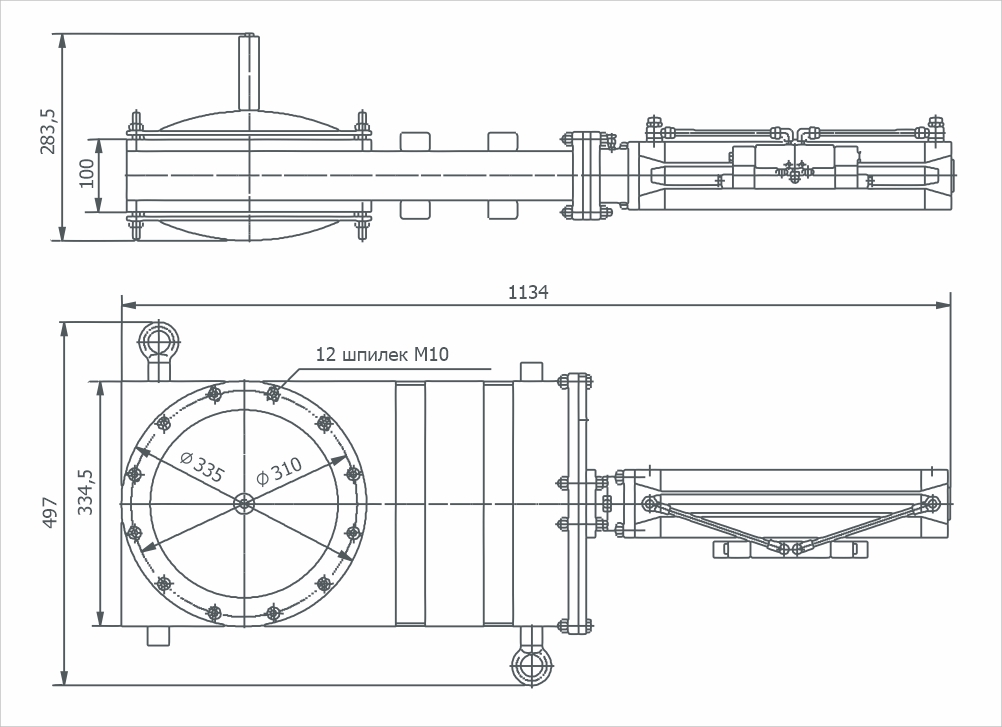

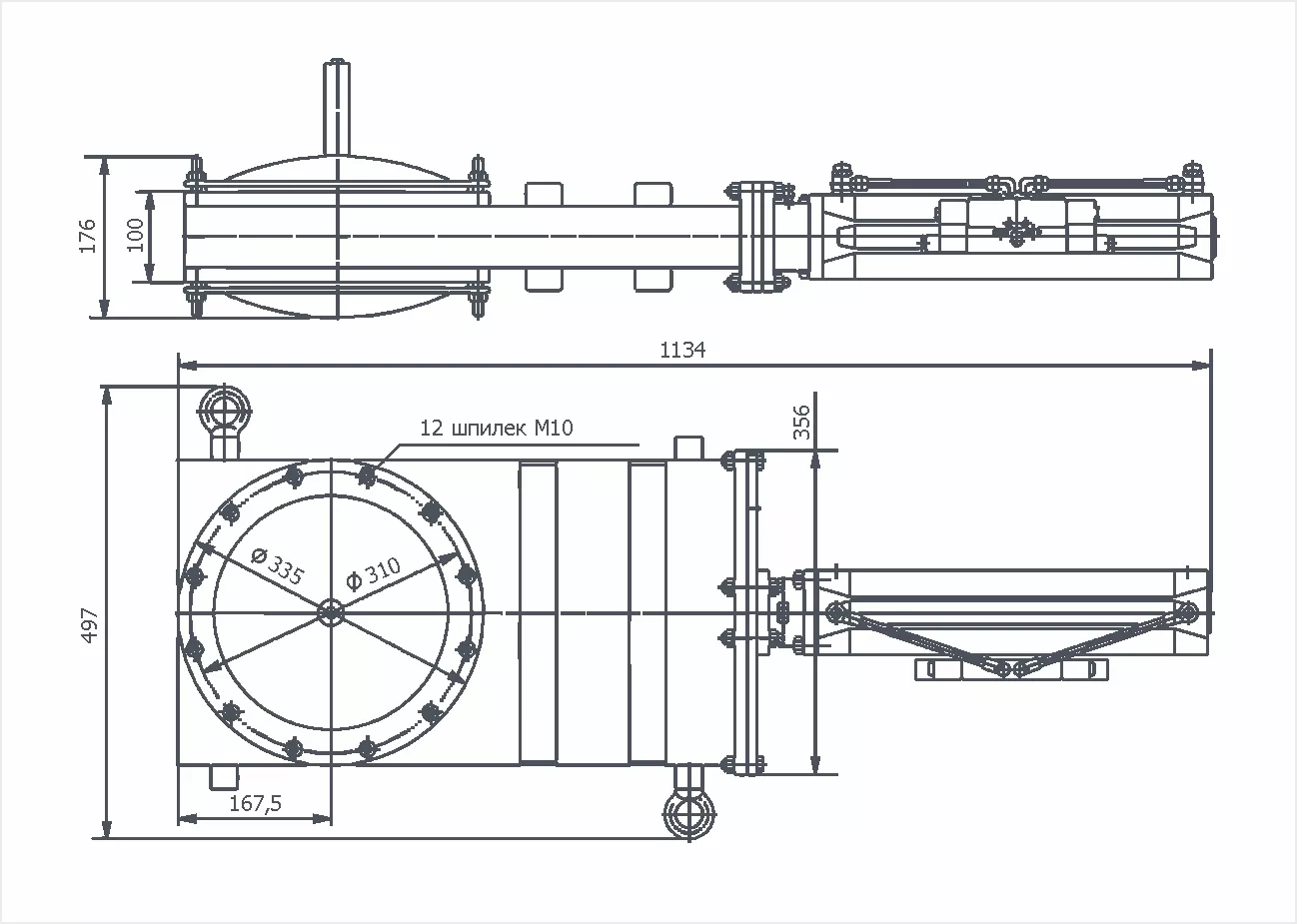

Габаритный чертёж ЗВПлП-250
