Пневмоприводный вакуумный затвор ЗВПлП-400
Шиберный вид затвора
3 позиции контроля (открыть/закрыть/промежуточное положение заслонки)
Тип входного фланца ISO-F
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Шиберный
  • Тип: Пневмоприводный
  • Категория: Запорно-регулирующий затвор
  • Время открывания/закрывания, с: 20
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 400
  • Проводимость, м3/с: 50
  • Тип входного фланца: ISO-F
    Напряжение питания
    24В (постоянный ток)
    • 24В (постоянный ток)
    • 220В (+/-10В) (переменный ток)
    • 380В (переменный ток)
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Рекомендуем
    • Затвор ЗВПлП-400: описание, преимущества, характеристики, рекламные материалы

      Затворы с пневмоприводом ЗВПлП-400 с условным проходом 400 мм предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10–6до 1,07·105Па (от 0,75·10–8до 800 мм рт. ст.). Вид затвора ЗВПлП-400 шиберный. Затвор с пневмоприводом ЗВПлП-400 изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 – 69. Рабочая среда – воздух и неагрессивные газы. Затворы ЗВПлП не предназначены для использования на пожаро-взрывоопасных производствах.


      Установка ЗВПлП-400 совместима с вакуумным насосом

      Диффузионным высоковакуумным насосом НД-400
      (фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
      Бустерный вакуумный насос 2НВБМ-400/6000
      (фланец ISO-K, требуется отдельно приобрести накидной фланец, для подсоединения к входному фланцу ISO-F)
      Вакуумный насос других производителей

      Преимущества ЗВПлП-400

      ✦ Материал корпуса из углеродистой стали
      ✦ Трёх позиционное управление затвора (открыть/промежуточное положение/закрыть), контролируется дополнительным датчиком
      ✦ Время открывания/закрывания затвора 20c
      ✦ Тип входного фланца ISO-F
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 циклов "Открыто-Закрыто"
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Основные параметры ЗВПлП-400

      Основные параметры плоского пневмоприводного вакуумного затвора ЗВПлП-400 АО Вакууммаш

      Информация для заказа ЗВПлП-400


      Информация для заказа плоского пневмоприводного вакуумного затвора ЗВПлП-400 АО Вакууммаш



      МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

      ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

      СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

      РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

      • Вид: Шиберный
      • Категория: Запорно-регулирующий затвор
      • Время открывания/закрывания, с: 20
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Диаметр условного прохода, мм: 400
      • Проводимость, м3/с: 50
      • Тип входного фланца: ISO-F

          Технические характеристики
          Плоского пневмоприводного вакуумного затвора ЗВПлП-400


          Наименование параметра


          Значение затвора
          ЗВПлП-400

          Проводимость (теоретическая) в молекулярном режиме, м3/с,
          не менее
          50
          Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7 (7,5х10-7)
          Время открывания (закрывания) затвора от пневмопривода, с,
          не более
          20
          Давление воздуха в пневмоцилиндре, кг с/с2 0,65±0,05
          Расход воздуха (теоретический), Нл/мин не более 60±5
          Перепад давлений в закрытом положении с любой стороны заслонки,
          Па (мм рт. ст.), не более
          1,07х105 (800)
          Допустимый перепад давлений при открывании заслонки,
          Па (мм рт. ст.), не более
          1,33х103 (10)
          Условный проход, мм 400
          Габаритные размеры, мм, не более 1633х150х642
          Масса, кг, не более 130

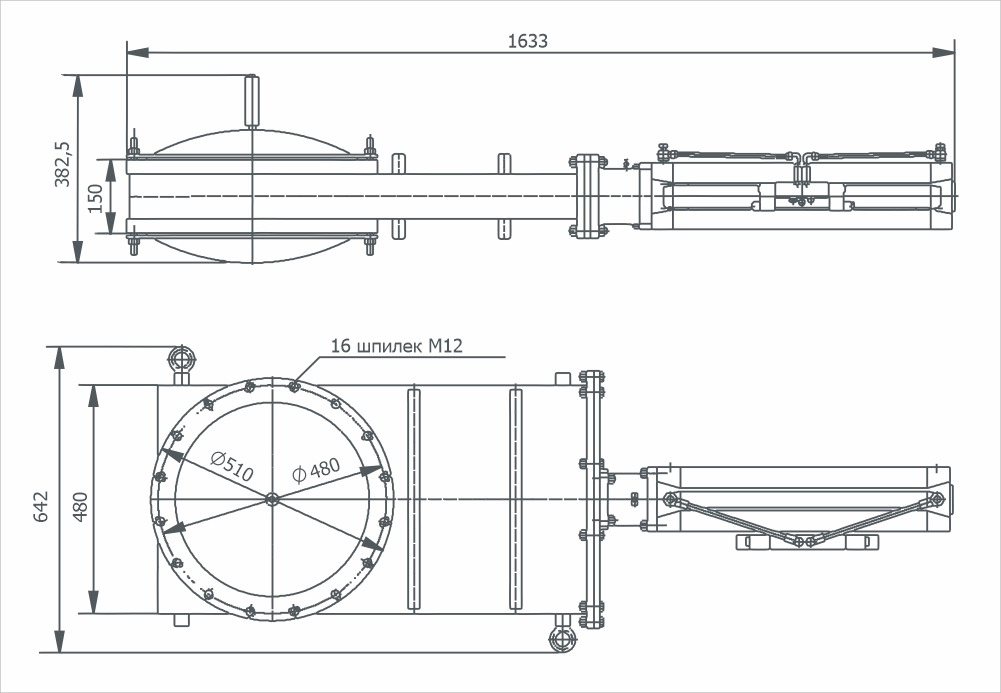

        • Габаритный чертёж
          Плоского пневмоприводного вакуумного затвора ЗВПлП-400
