Двухроторный вакуумный агрегат АВД-150/16

Появится в реестре Минпромторга во 2-ом квартале 2025г.
Купить в АО Вакууммаш АВД-150/16 двухроторный вакуумный агрегат производительностью 450 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш АВД-150/16 двухроторный вакуумный агрегат производительностью 450 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш АВД-150/16 двухроторный вакуумный агрегат производительностью 450 м3/ч ✓ цены от производителя
Купить в АО Вакууммаш АВД-150/16 двухроторный вакуумный агрегат производительностью 450 м3/ч ✓ цены от производителя
Фото демонстрационное. Внешний вид может не значительно отличаться. Мы оставляем за собой право на модификации изделий не влияющие на технические характеристики.
Есть в наличии
Появится в реестре Минпромторга во 2-ом квартале 2025г.
Двухроторный вакуумный агрегат АВД-150/16
Водяное охлаждение
Высокая устойчивость к водяному пару
Подвижная опора позволяет перемещать агрегат на производстве без крана
Низкий уровень шума и вибрации
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
  • Тип: Двухроторный (Рутс)
  • Масляный / Сухой: Сухой
  • Диапазон давления: Средний вакуум
  • Быстрота действия, м3/ч: 450
  • Напряжение питания, В: 380
  • Электродвигатель, кВт: 2,6
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Артикул: 0104-07V91611
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Описание
    Характеристики
    Габариты
    Вопросы
    Рекомендуем

    Двухроторный сухой агрегат АВД-150/16: описание, преимущества, область применения, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы

    Двухроторный вакуумный агрегат Рутс АВД-150/16 от бренда VACMA , обеспечивает сухую бесконтактную работу, производительностью 450 куб.м/ч. Агрегат Рутс АВД-150/16 это новое инженерное решение, сочетающее в себе высокие показатели производительности, высокую устойчивость к водяному пару, работает тихи и без вибрации. Двухроторный агрегат АВД-150/16 состоит из двухроторного вакуумного насоса Рутс НВД-600, который откачивает газ и спирального вакуумного насоса НВСп-60, который обеспечивает форвакуумную откачку, насосы между собой соединены с помощью переходника.





    Агрегат АВД-150/16 дополнительно может быть дооснащён пультом управления с системой автоматического управления и контроля агрегата ПУ с УКиЗ


    • Обеспечивает запуск/остановку агрегата по запрограммированному в контроллере режиму и ещё имеет два режима управления (ручной и дистанционный)


    • Дистанционное управление позволяет интегрировать агрегат во внешнюю систему управления по средствам сухих контактов или по средствам RS485 протокола связи Modbus RTU




    Производитель
    • АО "Вакууммаш"


    Бренд
    • VACMA (Вакма)


    Страна
    • Россия




    ✔ По отзывам о двухроторном вакуумном агрегате АВД-150/16, агрегат используется в самых разных отраслях промышленности, где неизменно показывает хорошие результаты, такая популярность агрегата обусловлена высоким качеством изготовления, стабильной работой на высоких скоростях и равномерной откачке газа.



    ✔ Обращайтесь к специалистам АО "Вакууммаш", чтобы купить двухроторный вакуумный агрегат АВД-150/16 по выгодной цене с гарантией от Российского производителя. При необходимости, агрегат может быть дооснащён пультом управления с системой автоматического управления и контроля агрегата ПУ с УКиЗ, которая обеспечивает запуск/остановку агрегата по запрограммированному в контроллере режиму и ещё имеет два режима управления (ручной и дистанционный). Дистанционное управление позволяет интегрировать агрегат во внешнюю систему управления по средствам сухих контактов или по средствам RS485 протокола связи Modbus RTU. Стоимость двухроторный вакуумный агрегат АВД-150/16 будет зависеть от выбранного варианта исполнения.



    Преимущества АВД-150/16

    • ■    Появится в реестре Минпромторга во 2-ом квартале 2025г.
    • ■    Напряжение питания 380В (переменный ток)
    • ■    Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
    • ■    Климатическое исполнение УХЛ4
    • ■    Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1500 ч


    Область применения АВД-150/16

    Химическое производство Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Плазменные процессы Микроэлектроника

    Принцип работы АВД-150/16



    Принцип работы роторов НВД и спиралей НВСп АО Вакууммаш


    Принцип действия АВД-50/10, следующий:
    Ротора двухроторного насоса НВД-600 (рис. 1) вращаясь, захватывают фиксированный объём газа и перемещают его с входа на выход насоса Рутса в трубопровод переходника, откуда газ откачивается спиральным насосом НВСп и выбрасывается в выхлопную магистраль. В спиральном насосе НВСп-60 спирали образуют серповидные объёмы (рис. 2), которые при орбитальном движении подвижной спирали уменьшают свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре

    Технические характеристики АВД-150/16


    Наименование параметра и размера


    Агрегат АВД-150/16

    Быстрота действия при давлении 27 Па (210-1 мм рт.ст.), м3/ч (л/с) * 450 ± 90 (120 ± 25)
    Предельное остаточное давление, Па (мм рт.ст.), не более 1,3х10-1 (1х10-3)
    Потребляемая мощность электродвигателей агрегата, кВт, не более 2,6
    Охлаждение агрегата воздушное
    Объем откачиваемого сосуда, м3, не более 17,5
    Габаритные размеры, мм, не более:
       - длина
       - ширина
       - высота
    950
    570
    1060
    Масса, кг, не более** 190
    Условный проход, мм:
        - входа
        - выхода
    100
    40

    ПРИМЕЧАНИЕ:
    * При температуре окружающей и откачиваемой сред от плюс 15 ˚С до плюс 25 ˚С, атмосферном давлении на выходе и при использовании в агрегате рабочей жидкости VACMA OIL 100 ТУ 19.20.29-061-00218526-2019.
    ** Без учета заливаемой рабочей жидкости.

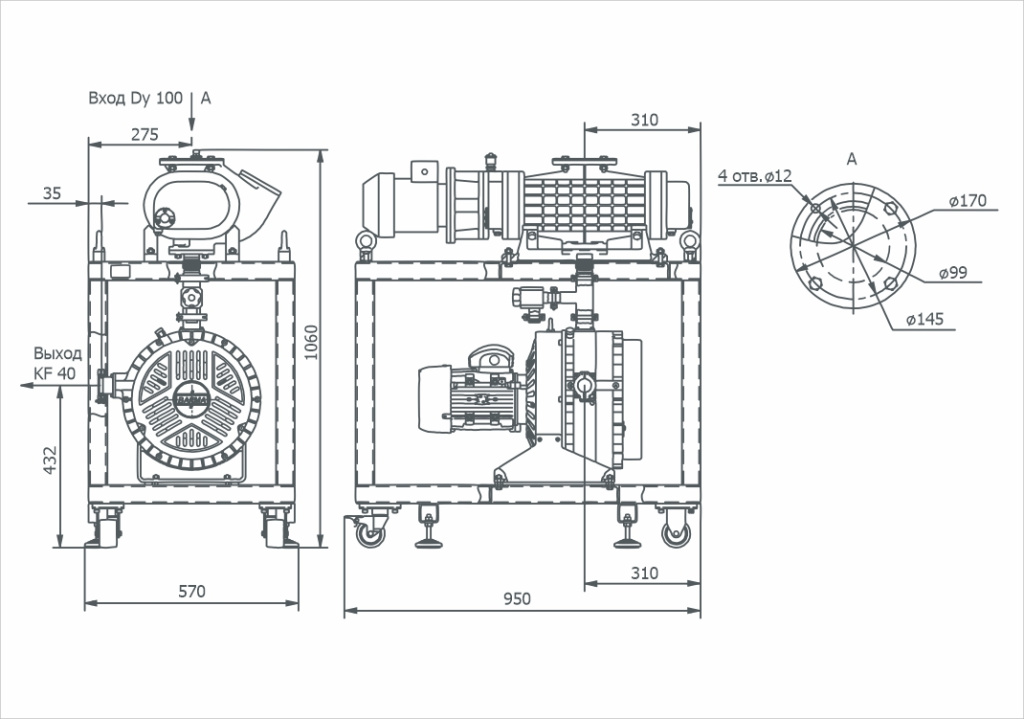

    Габаритный чертёж АВД-150/16

    Габаритный чертёж АВД-150/16


    Зависимость быстроты действия на входе в агрегат АВД-150/16 от входного давления


    Зависимость быстроты действия на входе в агрегат АВД-150/16 от входного давления


    МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

    ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

    СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

    РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

    • Масляный / Сухой: Сухой
    • Быстрота действия, м3/ч: 450
    • Напряжение питания, В: 380
    • Электродвигатель, кВт: 2,6
    • Страна / Производитель: Россия / Вакууммаш (Вакма)

      Наименование параметра и размера


      Агрегат АВД-150/16

      Быстрота действия при давлении 27 Па (210-1 мм рт.ст.), м3/ч (л/с) * 450 ± 90 (120 ± 25)
      Предельное остаточное давление, Па (мм рт.ст.), не более 1,3х10-1 (1х10-3)
      Потребляемая мощность электродвигателей агрегата, кВт, не более 2,6
      Охлаждение агрегата воздушное
      Объем откачиваемого сосуда, м3, не более 17,5
      Габаритные размеры, мм, не более:
         - длина
         - ширина
         - высота
      950
      570
      1060
      Масса, кг, не более** 190
      Условный проход, мм:
          - входа
          - выхода
      100
      40

      ПРИМЕЧАНИЕ:
      * При температуре окружающей и откачиваемой сред от плюс 15 ˚С до плюс 25 ˚С, атмосферном давлении на выходе и при использовании в агрегате рабочей жидкости VACMA OIL 100 ТУ 19.20.29-061-00218526-2019.
      ** Без учета заливаемой рабочей жидкости.








      Степень защиты IP54.jpg

      Что означает Степень защиты электродвигателя IP54?

      Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.

      ✔ Электродвигатель двухроторного агрегата АВД-150/16 имеет степень защиты IP54
