Двухроторный вакуумный агрегат АВД-50/5
- Тип: Ротационный
- Масляный / Сухой: Масляный
- Диапазон давления: Средний вакуум (вспомогательный)
- Быстрота действия, м3/ч: 180
- Напряжение питания, В: 380
- Электродвигатель, кВт: 1,65
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0104-01V9161100
Двухроторный масляный агрегат АВД-50/5: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Агрегат АВД-50/5 состоит из последовательно соединенных двухроторного вакуумного насоса НВД-200 и пластинчато-роторного вакуумного насоса 2НВР-5ДМ1. Насосы 2НВР-5ДМ и НВД-200 установлены на нижнем и верхнем основании рамы и закреплены при помощи болтов, гаек и шайб. Между собой насосы соединены с помощью трубопровода и сильфонного узла. Установкой колец при монтаже агрегата устанавливается размер Д сильфонного узла. Агрегат АВД-50/5 может работать непрерывно при давлении на входе не выше 133 Па (1 ммрт.ст.) или откачивая в течение 8 ч один или несколько герметичных сосудов общим объёмом 3,5 куб.м от атмосферного до предельного остаточного давления.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухроторном агрегате АВД-50/5 оборудование обеспечивает эффективную стабильную перекачку воздуха, газообразных сред в различных областях промышленности
✔ Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте для этого достаточно отправить заявку
Преимущества АВД-50/5
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал корпуса из углеродистой стали
- ■ Воздушное охлаждение
- ■ Заправлен маслом VACMA OIL 100
- ■ Напряжение питания 380В
- ■ Мощность электродвигателя 1,65 кВт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при средней наработке, не превышающей 1500ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения АВД-50/5
Пищевая промышленность Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность
Технические характеристики АВД-50/5
|
Наименование параметра и размера |
Значения для агрегата АВД-50/5 |
| Быстрота действия при рабочем давлении 26,6 Па (2х10-1ммрт.ст.), м3/ч (л/с) | 180±30 (50±8) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: | |
| с учетом паров рабочей жидкости (полное) | 1,3х10-1 (1х10-3) |
| парциальное по воздуху | 6,6х10-3(5х10-5) |
| Потребляемая мощность при рабочем давлении,кВт, не более | 0,8 |
| Установленная мощность электродвигателей агрегата, кВт, не более | 1,65 |
| Охлаждение агрегата | Воздушное |
| Условный проход, мм: | |
| входа | 63 |
| выхода | 25 |
| Габаритные размеры, мм, не более: | |
| длина | 690 |
| ширина | 455 |
| высота | 785 |
| Масса,кг, не более | 105 |
|
ПРИМЕЧАНИЕ: 1. Быстрота действия, предельное остаточное давление и потребляемая мощность агрегата должны обеспечиваться при температуре окружающей и откачиваемой среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С), атмосферном давлении на выходе и при использовании в агрегате масла VACMA-OIL 100. 2. При температуре окружающей среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С) значения параметров агрегата должны соответствовать приведенным в настоящей таблице. При температуре от плюс 298 до плюс 308 К (от плюс 25 0С до плюс 35 0С) допускается уменьшение быстроты действия на 20% от номинального значения и повышение предельного остаточного давления на 15% на каждый градус. 3. Масса агрегатов указана без учета заливаемого масла. |
|

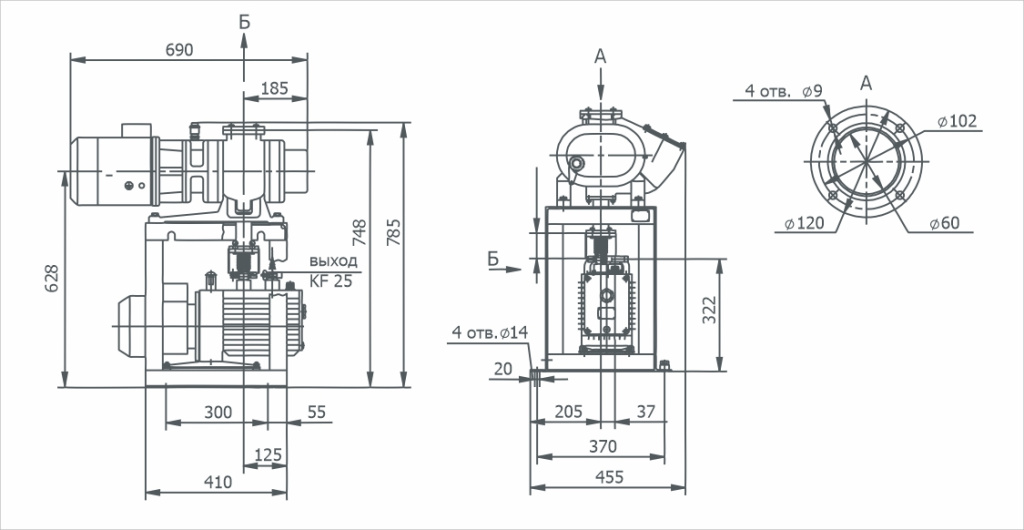

Габаритный чертёж АВД-50/5
Зависимость быстроты действия на входе в агрегат АВД-50/5 от входного давления
