Двухроторный вакуумный агрегат АВД-150/25
- Тип: Ротационный
- Масляный / Сухой: Масляный
- Диапазон давления: Средний вакуум (вспомогательный)
- Быстрота действия, м3/ч: 550
- Напряжение питания, В: 400
- Электродвигатель, кВт: 3,3
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0104-03V9161100
Двухроторный масляный агрегат АВД-150/25: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Масляный двухроторный вакуумный агрегат бренда Vacma (Вакма) АВД-150/25 может работать непрерывно при давлении на входе не выше 133 Па (1 ммрт.ст.) или откачивать в течение 8 ч один или несколько герметичных сосудов общим объёмом 17,5 куб.м от атмосферного до предельного остаточного давления. Применяется в качестве форвакуумной откачки к паромасляным высоковакуумным насосам. Агрегат АВД-150/25 состоит из последовательно соединённого двухроторного вакуумного насоса типа Рутс НВД-600 и пластинчато-роторного вакуумного насоса 2НВР-90Д. Между собой эти насосы соединены с помощью адаптера, представляющего собой одновременно переходник и опорный узел.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухроторном агрегате АВД-150/25 оборудование обеспечивает эффективную стабильную перекачку воздуха, газообразных сред в различных областях промышленности
✔ Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте для этого достаточно отправить заявку
Преимущества АВД-150/25
- ■ Появится в реестре Минпромторга во 2-м квартале 2026г.
- ■ Воздушное охлаждение
- ■ Заправлен маслом VACMA OIL 100
- ■ Напряжение питания 400 В (переменный ток)
- ■ Мощность электродвигателя 3,3 кВт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при средней наработке, не превышающей 1500ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения АВД-150/25
Пищевая промышленность Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Космическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики АВД-150/25
|
Наименование параметра и размера |
Значения для агрегата АВД-150/25 |
| Быстрота действия при рабочем давлении 26,6 Па (2х10-1мм рт.ст.), м3/ч (л/с) | 550 (155) |
|
Предельное остаточное давление, Па (мм рт.ст.), не более: - полное предельное остаточное давление (с учётом паров рабочей жидкости) - парциальное по воздуху |
1,3х10-1(1х10-3) 6,6х10-3(5х10-5) |
| Марка рабочей жидкости (вакуумное минеральное масло) | VACMA OIL 100 |
| Потребляемая мощность при рабочем давлении,кВт, не более | 1,5 |
| Установленная мощность электродвигателей агрегата, кВт, не более | 3,3 |
| Охлаждение агрегата | Воздушное |
|
Условный проход, мм: - входа - выхода |
100 25 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1030 380 700 |
| Масса,кг, не более* | 180 |
|
ПРИМЕЧАНИЕ: * Масса агрегатов указана без учета заливаемого масла. |
|

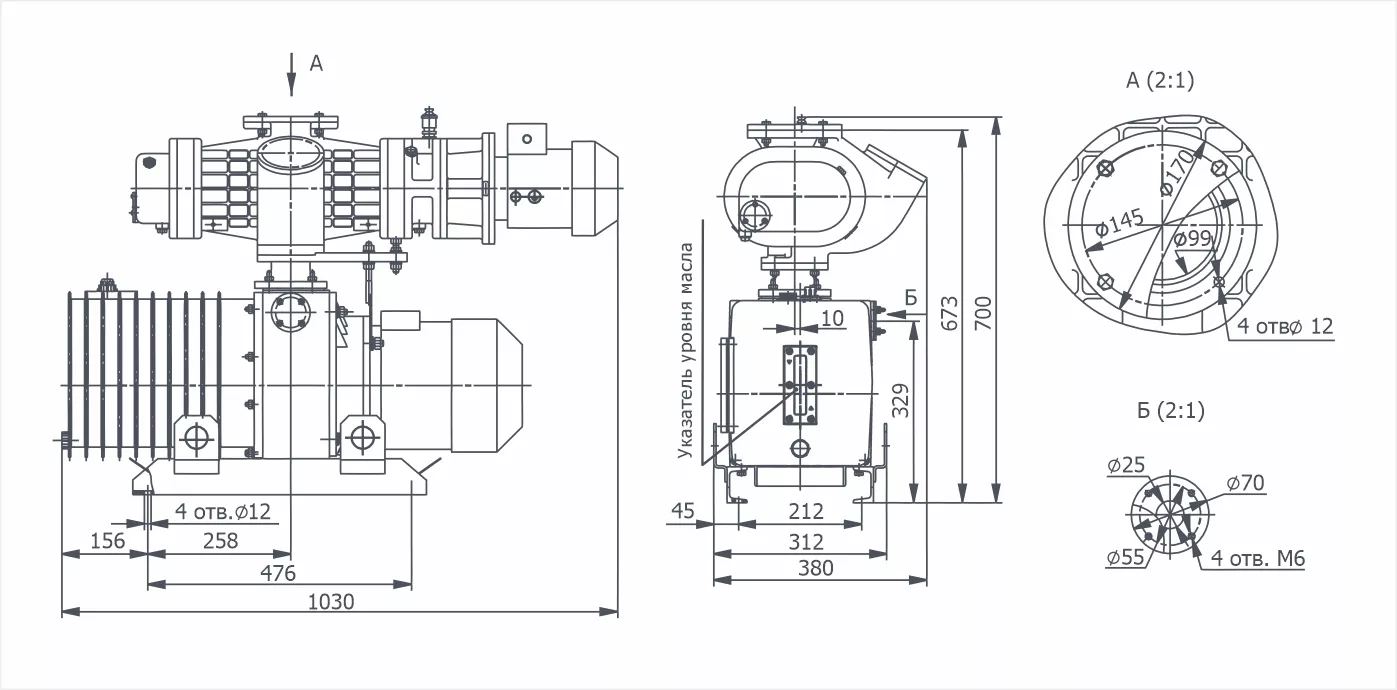

Габаритный чертёж АВД-150/25
Зависимость быстроты действия на входе в агрегат АВД-150/25 от входного давления
