Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р

Появится в реестре Минпромторга во 2-ом квартале 2025г.
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р ✦ узнать цены и отзывы в каталоге
Фото демонстрационное. Внешний вид может не значительно отличаться. Мы оставляем за собой право на модификации изделий не влияющие на технические характеристики.
Есть в наличии
Появится в реестре Минпромторга во 2-ом квартале 2025г.
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-630/400Р
Маятниковый вид затвора
Материал корпуса из углеродистой стали
С редуктором
2 позиции контроля (открыть/закрыть)
Вид уплотнения NBR (нитрильный каучук)
Напряжение питания 380В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 18 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Маятниковый
  • Тип: Электромеханический
  • Категория: Запорно-регулирующий затвор
  • Проводимость, л/с: 48400
  • Время открывания/закрывания, с: 20
  • Напряжение питания, В: 380
  • Мощность в момент открывания/закрывания, Вт: 200
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 630
    Тип входного фланца
    По отраслевому стандарту СССР
    • По отраслевому стандарту СССР
    • ISO-F
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Описание
    Характеристики
    Габариты
    Рекомендуем

    Электромеханический затвор 2ЗВЭ-630/400Р с редуктором: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

    Затвор вакуумный с электромеханическим приводом 2ЗВЭ-630/400Р, с условными проходами 630/400мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6до 1,07х105Па (0,75х10–8до 800 мм рт. ст.). Вид затвора 2ЗВЭ-630/400Р маятниковый. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-630/400Р соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.




    Установка 2ЗВЭ-630/400Р совместима с вакуумным насосом



    • Вакуумный насос других производителей




    Тип входного фланца

    • - ISO-F
      - По отраслевому стандарту СССР



    Производитель
    • АО "Вакууммаш"


    Бренд
    • VACMA (Вакма)


    Страна
    • Россия



    Преимущества 2ЗВЭ-630/400Р с редуктором

    • ■    Материал корпуса из углеродистой стали
    • ■    Двух позиционное управление затвора (открыто/закрыто)
    • ■    С редуктором
           (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
    • ■    Время открывания/закрывания затвора 20c
    • ■    Напряжение питания 380В
    • ■    Вид уплотнения NBR (нитрильный каучук)
    • ■    Климатическое исполнение УХЛ4
    • ■    Гарантия 12 месяцев, при наработке не превышающей 2000 циклов "Открыто-Закрыто"
    • ■    Соответствует требованиям Технического Регламента Таможенного союза


    Технические характеристики 2ЗВЭ-630/400Р с редуктором


    Наименование параметра


    Значение для затвора 2ЗВЭ-630/400Р

    Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 48400
    Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7 (7,5х10-7)
    Время открывания (закрывания) затвора от электропривода, с, не более 20
    Потребляемая мощность в момент открывания (закрывания), Вт, не более 200
    Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более 1,07х105 (800)
    Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более 1,33х103 (10)*
    Условный проход, мм 400
    Габаритные размеры, мм, не более 1070х850х212
    Масса, кг, не более 180

    ПРИМЕЧАНИЕ:
    *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки. Масса указана без заглушек. Допускается кратковременное (не более 3с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора.

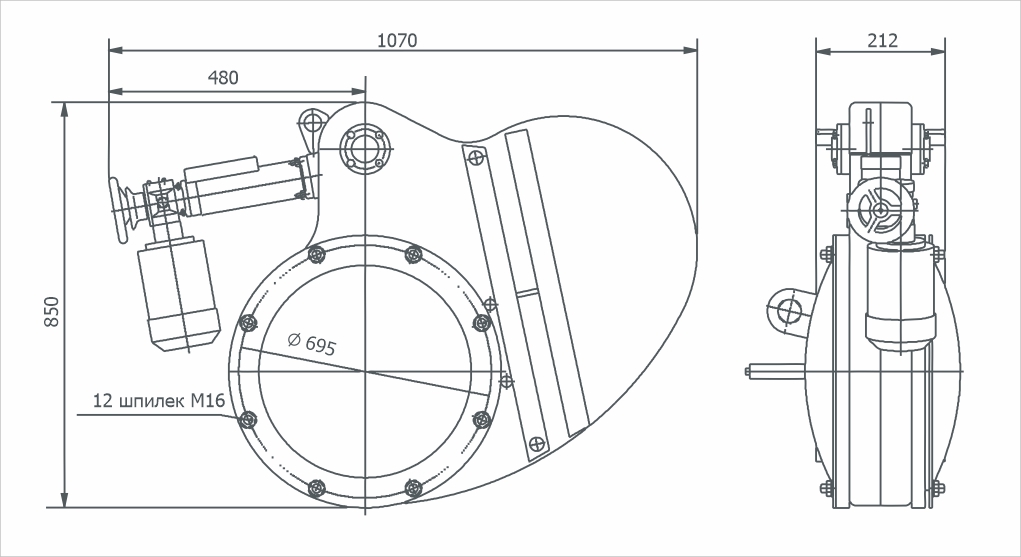

    Габаритный чертёж 2ЗВЭ-630/400Р с редуктором

    Габаритный чертёж 2ЗВЭ-630/400Р с редуктором





    ➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

    ➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

    ➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

    ➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

    ➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте




    Рекомендуем
    • Диффузионный высоковакуумный насос НД-630
    • Бустерный высоковакуумный насос 2НВБМ-630/12000
    • Бустерный высоковакуумный насос 2НВБМ-630/18000
    Показать все рекомендуемые
    Услуги на инжиниринг
    Показать все услуги
    Услуги сервиса
    Показать все услуги
    Документы
    Показать все документы
    • Вид: Маятниковый
    • Категория: Запорно-регулирующий затвор
    • Проводимость, л/с: 48400
    • Время открывания/закрывания, с: 20
    • Напряжение питания, В: 380
    • Мощность в момент открывания/закрывания, Вт: 200
    • Страна / Производитель: Россия / Вакууммаш (Вакма)
    • Диаметр условного прохода, мм: 630

        Наименование параметра


        Значение для затвора 2ЗВЭ-630/400Р

        Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 48400
        Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7 (7,5х10-7)
        Время открывания (закрывания) затвора от электропривода, с, не более 20
        Потребляемая мощность в момент открывания (закрывания), Вт, не более 200
        Перепад давлений в закрытом положении с любой стороны заслонки,
        Па (мм рт. ст.), не более         		1,07х105 (800)
        Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более 1,33х103 (10)*
        Условный проход, мм 400
        Габаритные размеры, мм, не более 1070х850х212
        Масса, кг, не более 180

        ПРИМЕЧАНИЕ:
        *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки. Масса указана без заглушек. Допускается кратковременное (не более 3с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора.
